ZD-3HE2270D驱动电压为AC80V-290V，适配电流在1.3A到7.0A、外径57-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，定位精度****可达60000步/转。该产品广泛应用于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备以及激光切割设备上。

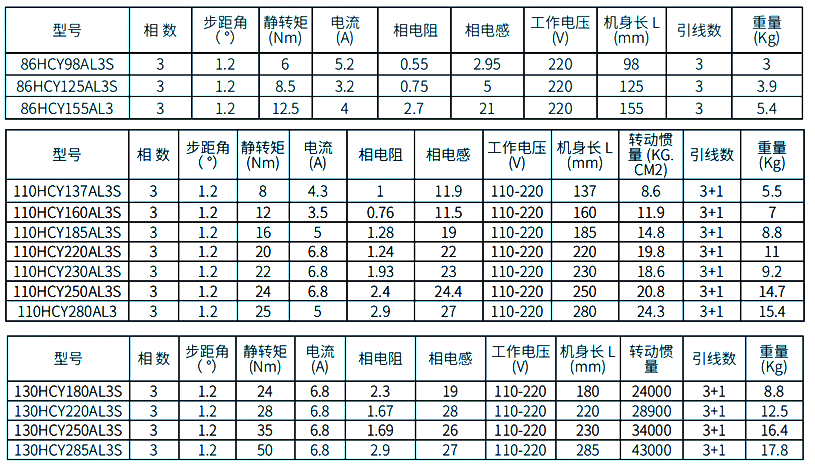

适配电机如下图：

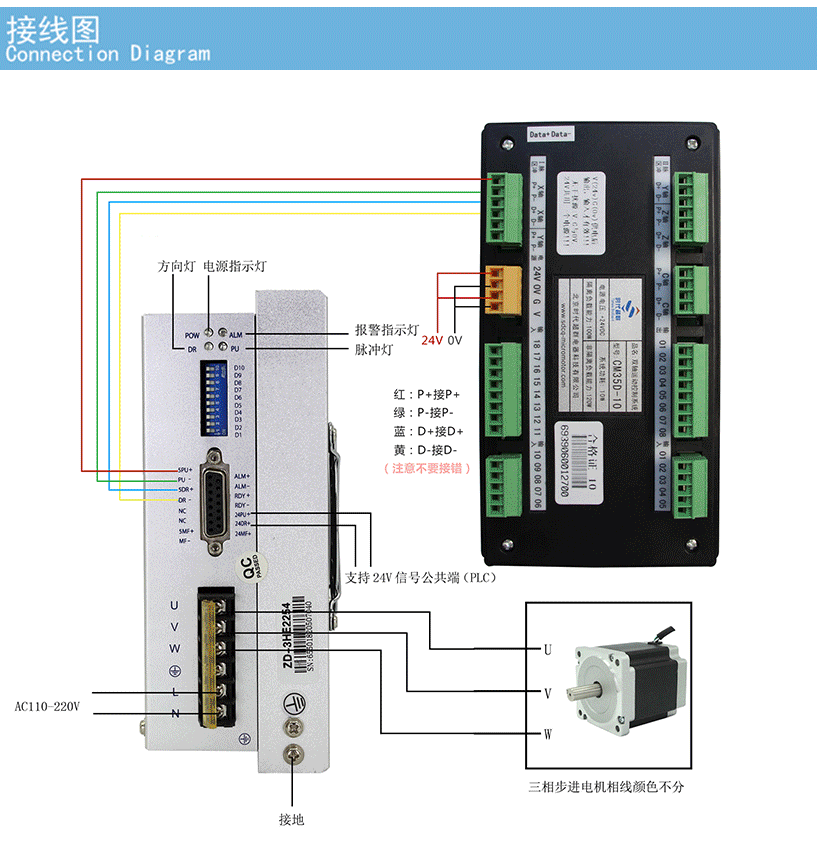

驱动器接线图如下：

！注意

1、输入电压低于AC80V高于AC290V时，驱动器会自动保护；

2、输入控制信号电平为5V，当高于5V时需要接限流电阻，驱动器自带24V的信号接口；

3、输入脉冲信号下降沿有效；

4、驱动器的散热风扇在当驱动器的温度超过48゜时才开始工作

5、驱动器温度超过80゜度时驱动器停止工作，故障指示灯ALM亮，直到驱动器温度降到50度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器；

6、过流（负载短路）故障指示灯ALM亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

7、无电机故障指示灯ALM亮，请检查电机接线，排除后需要重新上电恢复。

ZD-3HE2270D驱动器控制信号端口接口采用DB15接头，可以提供****程度的保护，防止电磁干扰、射频干扰导致数据损坏，进行有效屏蔽，适用于附近任何电气噪声大的环境。

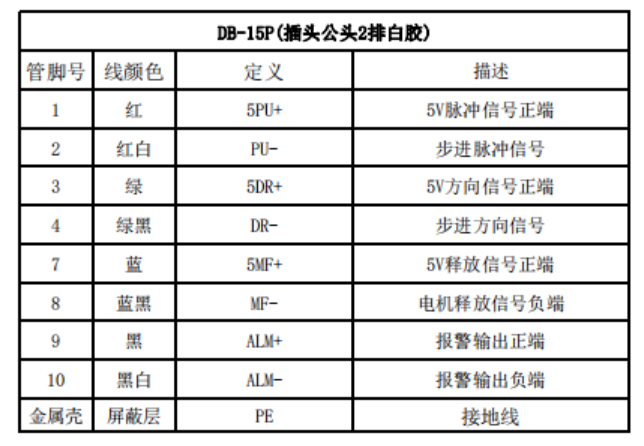

DB15插头信号线出线定义：
