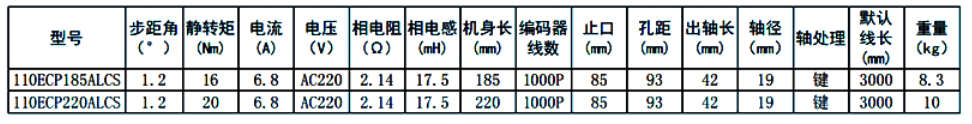

时代超群驱动器ZD-3HE2280AJ电压范围80-230VAC,驱动电流0.4～8A 范围内，16 档通用细分选择，**** 256 细分（51200 脉冲/转），位置控制模式和速度控制模式可选，4位LED数码管显示，适配110闭环步进电机，如下表：

本驱动器适合于各种中小型自动化设备和仪器，例如：木工开料机、线束加工机、激光切割机、高速绘图仪、数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

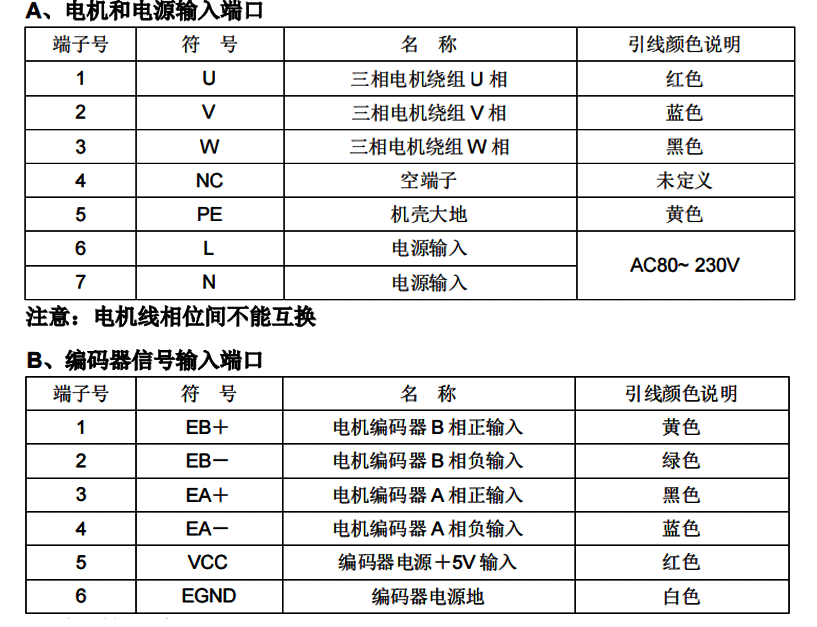

驱动接线图参考图如下图：

ZD-3HE2280AJ驱动器采用闭环控制模式，并提供了位置控制和速度控制2种控制模式，客户可以根据自己的需要进行参数设置：

全闭环模式

      P200 设置为“0”时，该模式带电流环，速度环，位置环控制。参数设置详见参数表4.1.1：

速度模式

P200 设置为“1”时，驱动器运行于速度模式。P201、P202 在模式模式下有效。P201 设定电机的转速，转/分钟。P202 设定加、减速时间，单位 Ms。

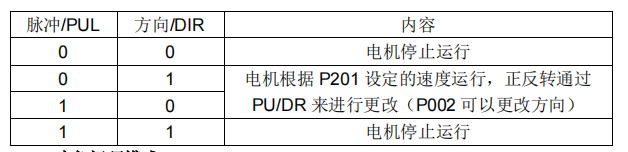

控制方式如下表所示：

功角闭环模式

P200 设置为“2”时，驱动器运行于功角闭环模式。在该模式如下参数有差异。
