【概要描述】5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为集中处理器，具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为集中处理器，具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

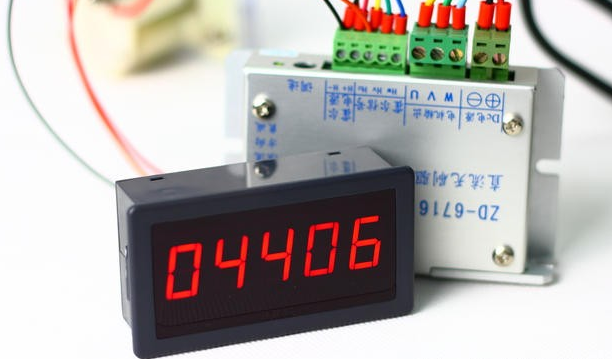

很多客户在使用直流无刷电机时会外接5166转速表显示转速，如何设置可以准确显示转速呢？

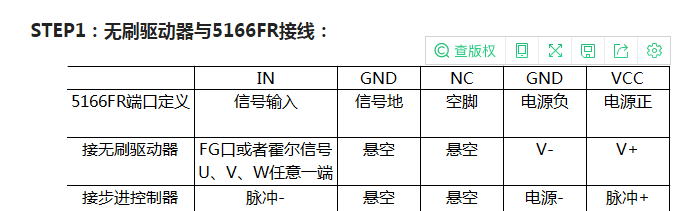

STEP1：无刷驱动器准确接线

STEP2：调整转速表的模式-S2-参数设为1 （显示转速）

STEP3：设置分频值-S1

具体操作下面详细讲解：

STEP2：调整转速表的模式-S2-参数1（显示转速）

在转速表后端有S1和S2两个按钮：

S2键可调转速表模式，可选择显示频率还是显示转速，若选择转速，此处参数设为1。

STEP3：设置分频值-S1，分频值就是电机的极对数，比如780W的无刷电机的极数是4，那么极对数就是2.那么对应分频值改为2。

以上两步调整好5166FR转速表就可以准确显示转速了。
