HBS86-LS驱动器的操作面板由 4 个 LED 数码显示器和 4 个按键 M、▲、▼、◀组成，用来显示系统各种状态、参数设置等。

驱动器上电后，使能显示 run，表示电机已经通电，驱动器正常工作。当电机使能关闭时，显示 stop。

多段位设置说明

多段位置是指驱动器内部存储了 8 段位置指令，每段的位移、****运行速度、加减速时间可分别设置。各段之间的等待时间、衔接方式也可根据实际需要进行选择。

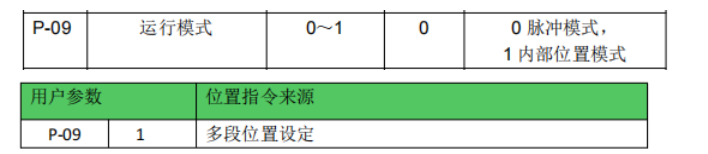

1 运行模式选择内部位置模式：

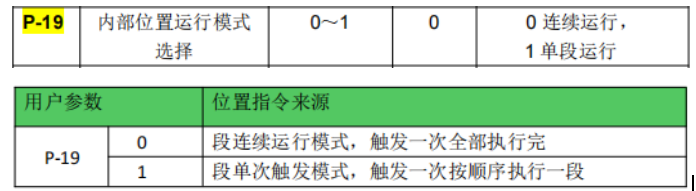

2 内部位置运行模式选择：

3 内部位置模式选择;

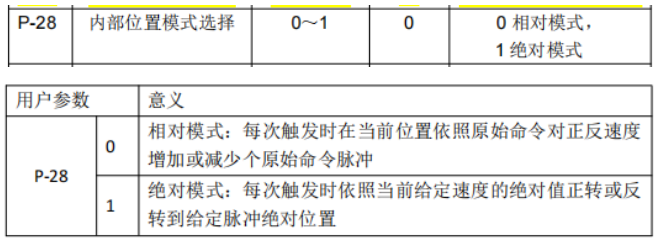

多段位置模式可依 P-28 设定为相对模式和****模式。

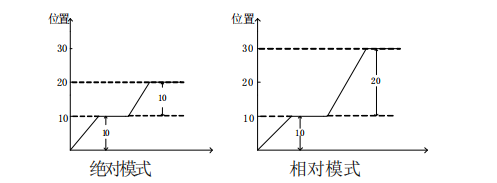

****型与相对型的应用很广泛，使用者只要只要利用上表即可轻易完成周期性运转。现举例说明，当先给定一 10 脉冲命令，又给定一 20 脉冲命令时，****型和相对型位置路径图分别如下所示：

4 多段位置设定：

多段位置模式内部的 8 段位置可以根据实际的需要进行不同的加减速设置，例如：加速减时间、运行速度、内部位置循环次数、给定位置、结束后间隔时间等进行参数设置

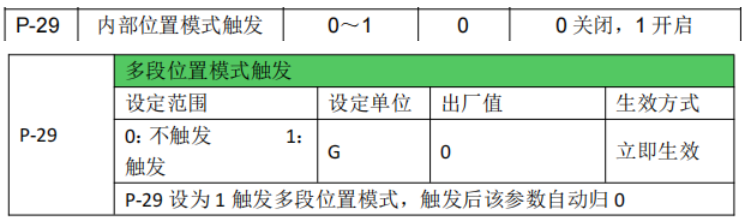

5 多段位置模式触发条件：

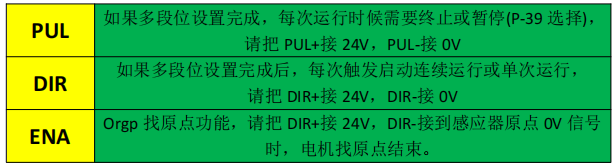

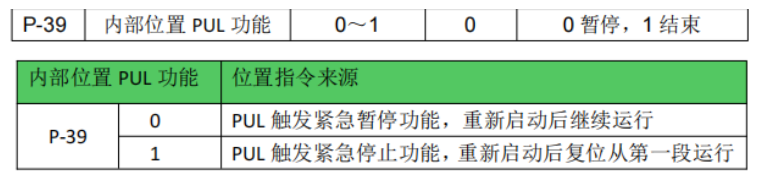

外部端口功能说明;

6 指令来源：
