CM35D控制器控制电磁阀气缸应用案例（LHC)

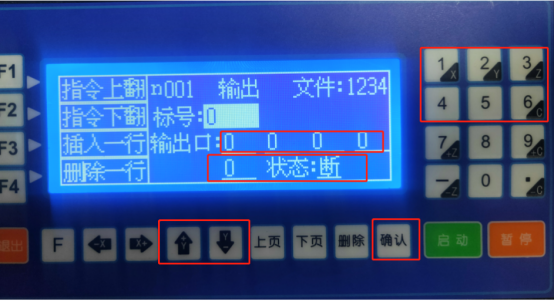

CM35D控制器在编程过程中经常要控制其他设备的启动和停止，比如异步电机的启动停止，液压油缸的启动停止，气缸的伸出缩回，都需要控制器来控制，那么这个控制指令在控制其中叫输出，见下图：

这个控制器输出的是24伏直流电源的负极，输出口同时能够支持5个口同时开关，一般我们能够直接控制中间继电器，电磁阀，如果要控制交流接触器等大电流需要转换一下，用中间继电器倒一下比较安全，不易损坏控制器。

这个控制器的输出口通过上下箭头来移动光标，光标移动在哪里就能通过数字键更改其数值

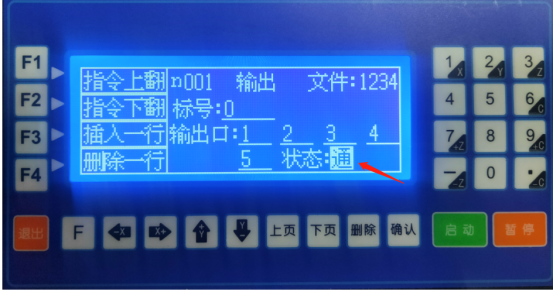

状态的通和断按确认键切换。

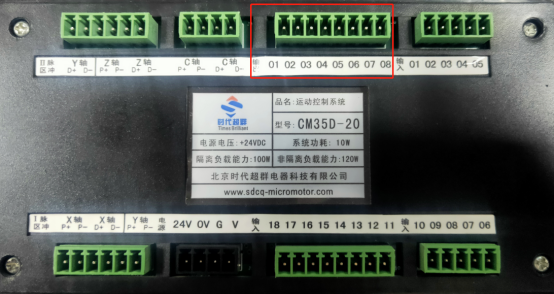

输出的接线口有8个口，也就是支持8路输出，见下图：

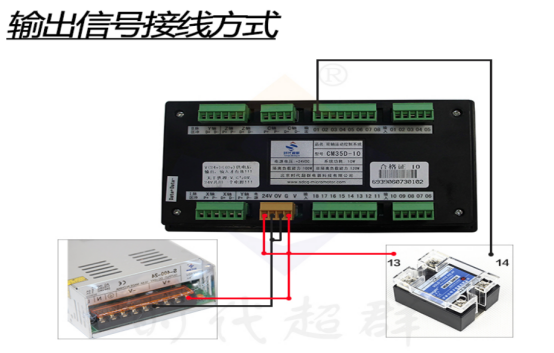

接线方法参考下图：
