57步进电机套装与35D控制器接线介绍

57步进电机分开环和闭环两种，开环步进电机两项的有4根线，A+ A- B+ B- ,线缆颜色分别是红绿蓝黄，它配套的驱动器DM542,输入电压20-50伏直流电源，输出电流1A--4.2A适配所有电流区间的步进电机，这个驱动器接收信号的电压是直流5-24伏信号支持差分，共阴，共阳三种接法。今天咱们介绍的是：

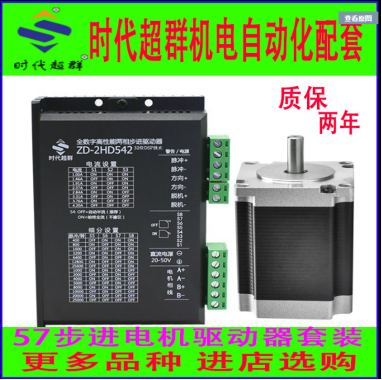

57步进电机      57HBP76AL4-TFA

57步进驱动器     DM542

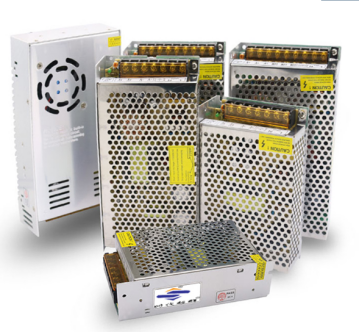

直流开关电源     S-200-24MW

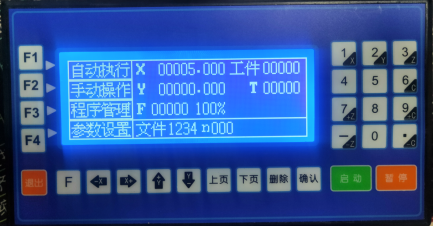

运动控制器       CM35D-10

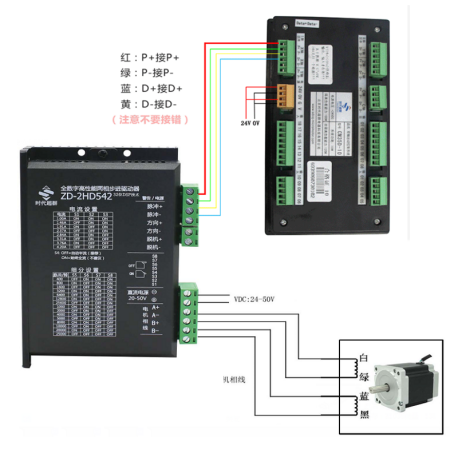

把这四套电机驱动器控制器和开关电源连接起来，见下图：
