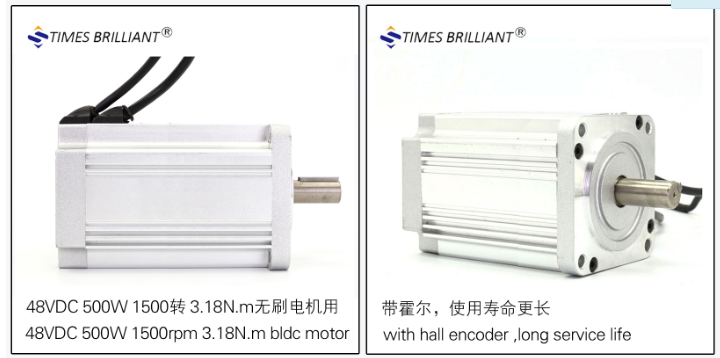

上图是客户定制的一款80低速大扭矩直流无刷电80BL130S50-415TK9，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。电机电压48V，功率500W，转速1500转，额定扭矩3.18NM。具体参数如下：应用范围非常广泛。 电机参数表如下：
电机尺寸图如下：
那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。500W/48V=10.4A,选配的驱动电压输入为48V，电流大于峰值电流(10.4A的1.5倍左右)，选择DBLS-02-S，可485通讯
DBLS-02-S 驱动器高性能专用无刷直流电机驱动芯片， 组成具有集成度高、 体积小、 保护完善、 接线简洁明了、 可靠性高等一系列优点。 该驱动器适合驱动额定功率在500W以下的中小型无刷直流电机。 该驱动器采用新型的PWM技术，使无刷电机运行速度高，振动小，噪声低，平稳性好，可靠性高。 二 产品特征:
1、 PID 速度、电流双环调节器
2、 高性能低价格
3、 20KHZ 斩波频率
4、 电气刹车功能，使电机反应迅速
5、 过载倍数大于 2，在低速下转矩总能达到****
6、 具有过压、欠压、过流、峰值电流、霍尔信号等故障报警功能
7、 兼容无霍尔方式驱动,即可做无刷无霍尔驱动器单独使用
输入电源 24VDC～48VDC，电压范围20~55VDC
加速时间常数 出厂值： 2.0 秒
电机堵转保护时间 3 秒，其他可定制
安装尺寸如下：
带数字显示面板
驱动器详细参数设置:
  通讯模式采用标准 Modbus 协议，符合国家标准 GB/T 19582.1—2008。使用基于 RS485 双线制串行链路通讯，物理接口采用常规 3 针 2.54 接线端口(A+,GND,B-)端子，串行连接非常方便。传输模式 RTU，效验模式 CRC，CRC 起始字 FFFFH。数据模式 8 位异步串行，1 停止位，无效验位，支持多种通讯速率
RS-485 通讯可以通过驱动 常规 3 针 2.54 接线端口 器进行通讯。 常规 3 针 2.54 接线端口 的引脚定义如下：
