步进电动机的结构与工作原理

机理:步进电机是利用电磁铁原理，将脉冲信号

转换成线位移或角位移的电机。每来一-个

电脉冲，电机转动一个角度，带动机械移

动一小段距离。

特点: (1)给一个脉冲，转一个步距角。

(2)控制脉冲频率，可控制电机转速。

(3)改变脉冲顺序，改变转动方向。

     在使用本产品前，强然建议您阅读以下安全注意事项，并在充分理解手册所有内容以后，再开始使用。

ZD-3HD66OM是我公司将先进的DSP控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。

驱动电压为DC24-60V,适配电流在6.0A以下、外径42-86mm的各种型号的三相混合式步进电机。该驱动器内部采用类

似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音。定位精度****可达12000脉冲/转。

该产品广泛应用于雕刻机、点胶机、螺丝机、小型数控机床、包装机械等分辨率较高的中、小型数控设备上。

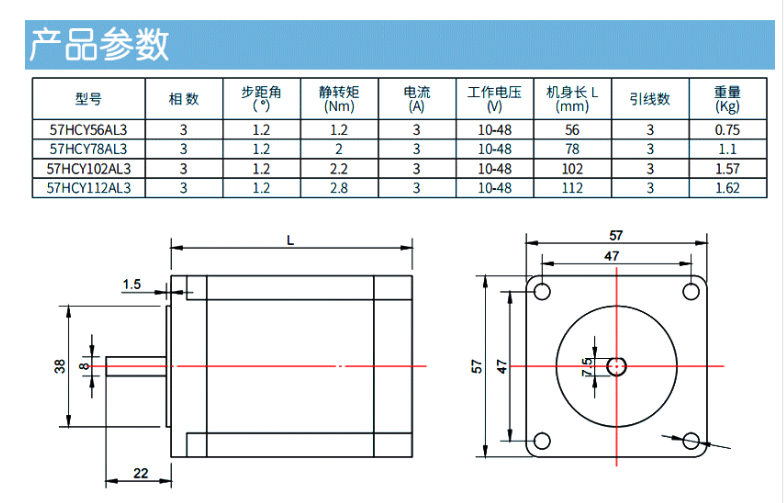

     产品特点

高性能、低价格、高速力矩大****的相位记忆功能，重新上电后电机保持在定位角度

●可针对不同电机调节电感量，发挥步进电机****效能脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定接口采用超高速光耦隔离抗高频干扰能力强

主要功能

●设有16档等角度恒力矩细分，****分辨率12000 脉冲/转,

并可定制任意细分

****响应频率可达150Kpps

●无脉冲输入时,输出电流自动降低(默认为50%,可任意调节)

驱动电流: 0.5-6. 0A/相，16档可调

信号电平5~ 24V兼容

●支持脱机、使能、锁定等功能
