一、概述

频率/转速表是采用美国 Microchip 公司高性能单片机作为中央处理器，具有可靠性高、抗 干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和 脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测 量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度 频率测量的场合。

二、产品特点

1．频率测量精度高，分辨率可达 0.001HZ。

2．频率测量范围宽，0.5HZ－100KHZ。

3．量程自动切换。

4．可手动切换工作模式，包括频率和转速两种工作模式。

5．可手动设置分频值，分频值可为 1－16，共 16 档。

6．外形美观，工艺精良，使用方便。 三、主要性能指标

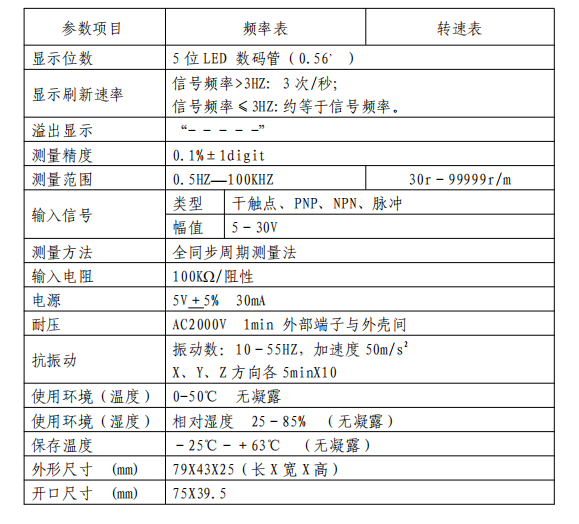

三、主要性能指标

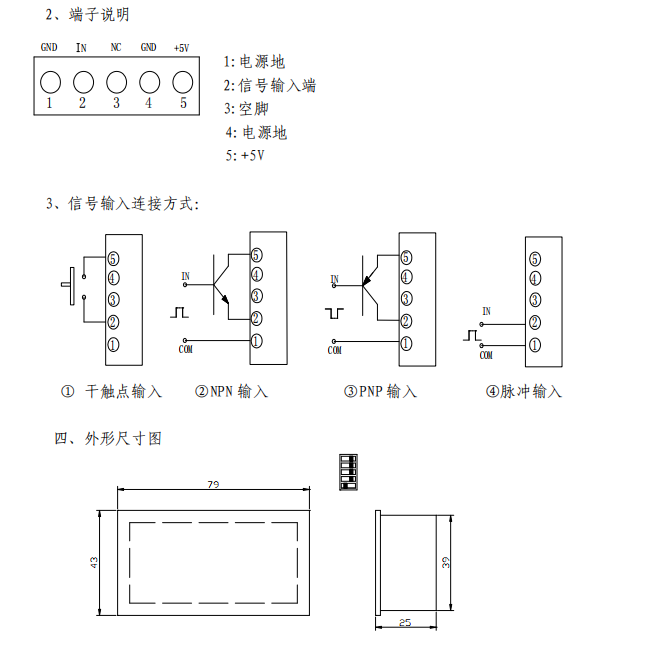

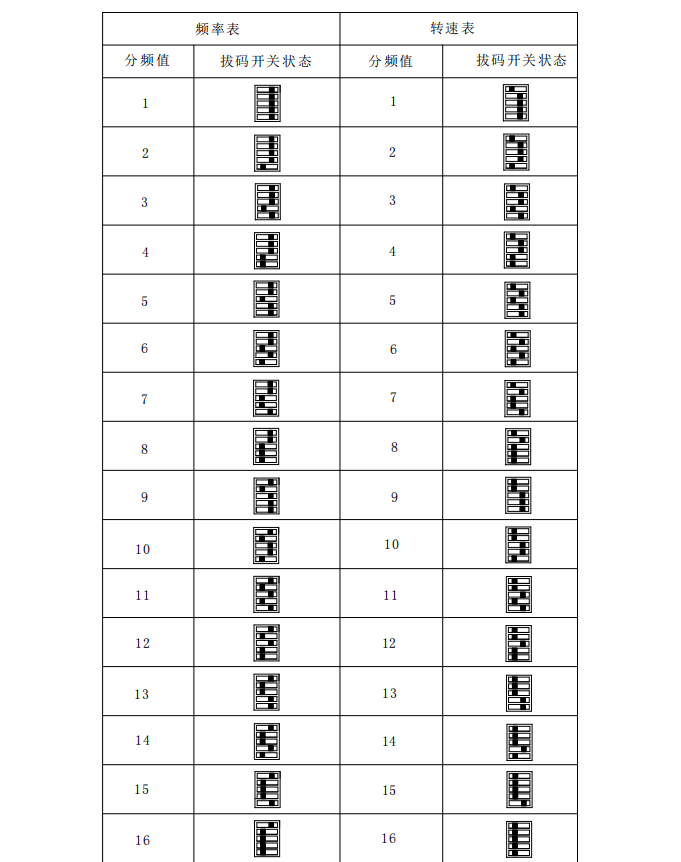

四、使用方法 1、功能选择与拨码开关状态对照表：

五、注意事项

1、应在本仪表正常使用环境中使用。

2、按照实际使用要求正确选择工作模式。

3、正确设置分频值，

4、输入信号应满足阻抗匹配的要求，对内阻较大的信号宜进行阻抗变换。
