SD300通用接线图如下图：

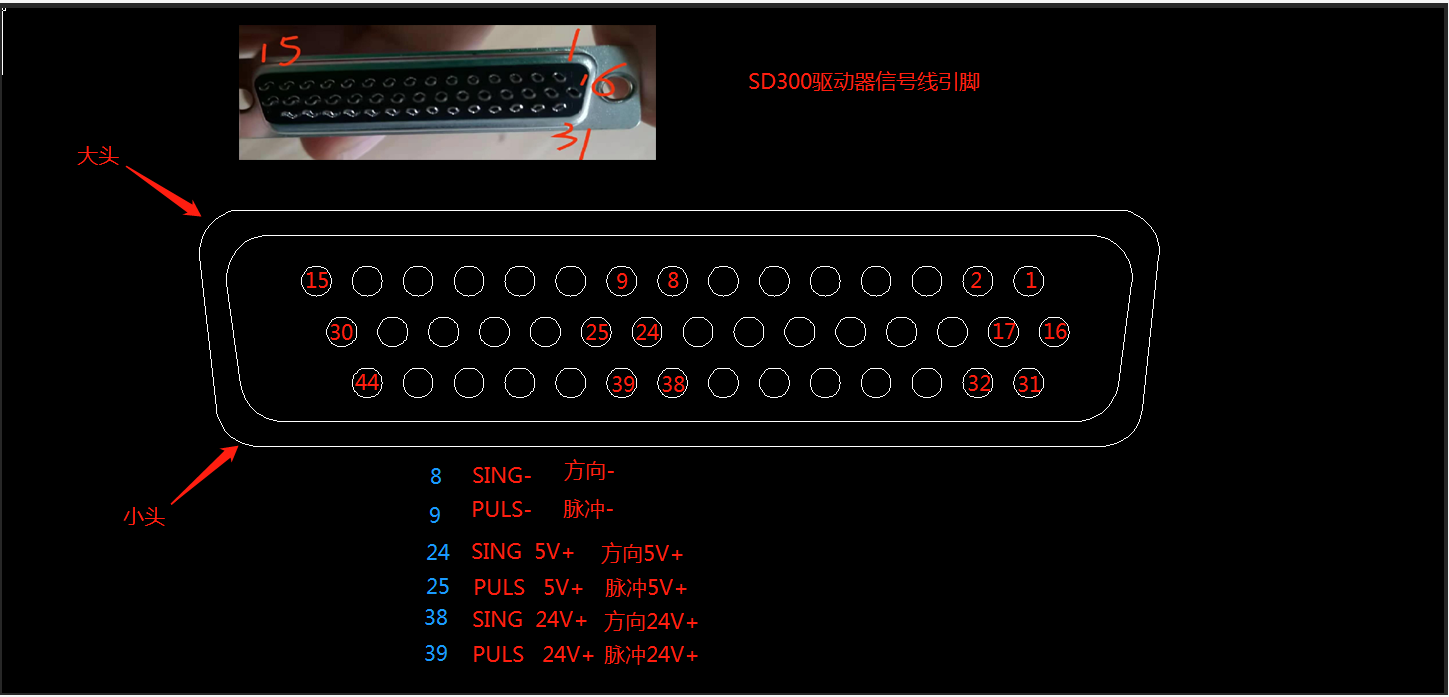

          DI1~DI6 为可编程输入口，由参数 Pr100~Pr105 配置其功能；DO1~DO4为可编程输出口，由参数 Pr108~Pr111 配置其功能，输入输出是由DB44针信号插头完成的，客户可以根据自己的需要，焊接或者连接接相关引脚。

开关量输入是驱动器与现场检测元件（例如：操作按钮、接近开关、行程开关等），以开关输出的形式将信号（通断、感应信号等）转换成驱动可以接收的信号，例如：开关控制伺服电机正反转。

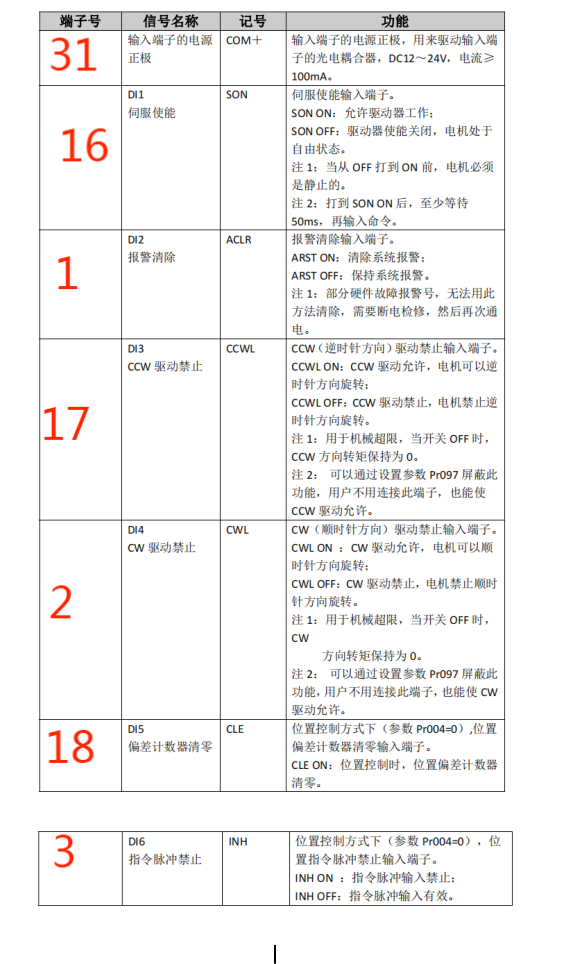

下图为输入列表：

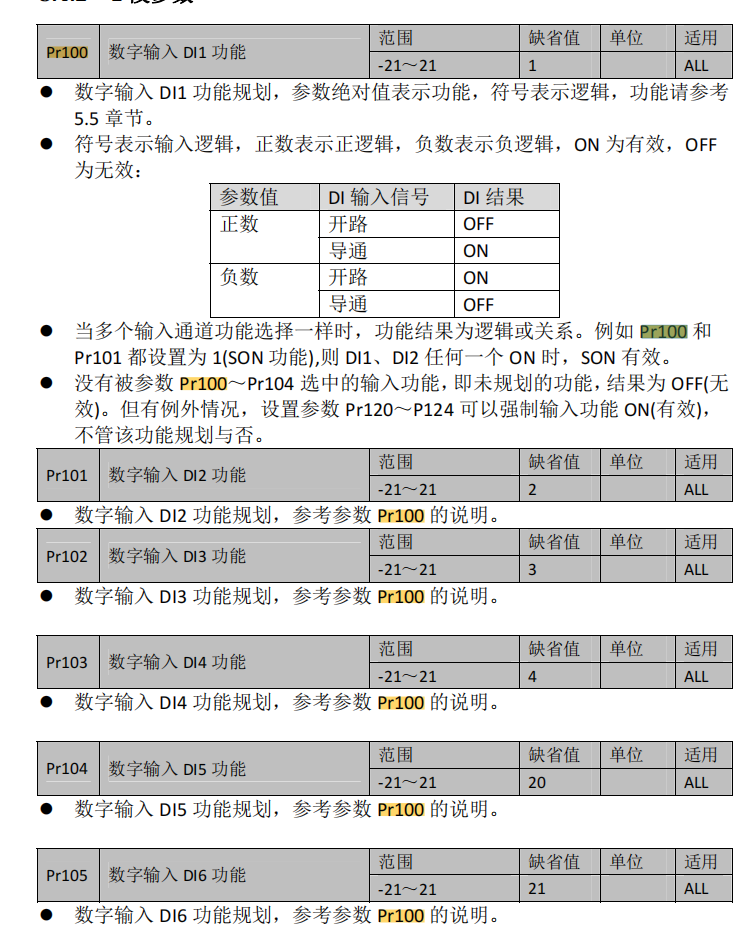

开关量输入参数设置

开关量输出是将驱动传感器检测到的模拟信号或数字信号转换成开关信号，然后输出功能，例如：驱动器报警：

下图为输出列表：

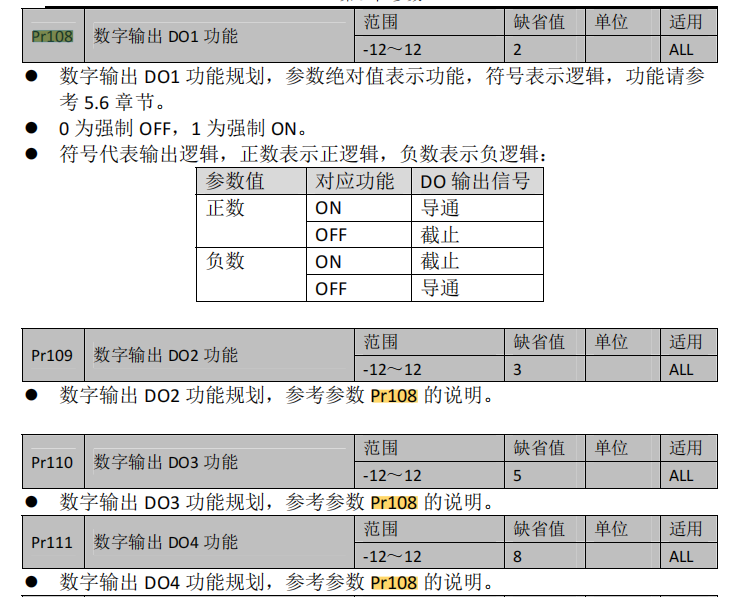

开关量输出参数设置：
