CM45控制器功能介绍（LHC)

产品简介

CM45L系列 是在原有 CM45L系列 基础上升级改造的全新产品。系统更 加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1 个模拟主轴，2ms 高速插 补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。 作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的 提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机 床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。 X、Y、Z、C 四轴控制 2ms 插补周期 单轴直线插补输出脉冲频率：400K

■ 圆弧插补输出脉冲频率：300K

■ 四轴直线插补输出脉冲频率：350K

■ 1 路 0V~10V 模拟电压输出，支持主轴控制，可接变频器或伺服

■ 支持中文、英文显示，由参数选择

■ 具备 USB 接口，支持 U 盘文件和图片的导入

■ 1 路手轮输入，支持手动 1μm 10μm 100μm 进给

■ 16 点通用输入/8 点通用输出

■ 具有掉电记忆功能

■ 专机接口，为客户特殊功能提供定制服务

■ 外形安装尺寸、指令系统与原有 CM45L系列 完全兼容

2.技术规格

■ 控制轴数

◆ 控制轴数：1~4 轴（X、Y、Z、C）

◆ 联动轴数：X、Y、Z、C 轴可做直线插补，X、Y 轴可做圆弧插补

■ 进给轴功能

◆ 最小数据单位：0.001（单位：s、mm、圈数、度数）

◆ ****数据尺寸：±99999.999

◆ 单轴快速移动速度：当脉冲当量为 0.001mm，**** 24m/min

◆ 四轴快速移动速度：当脉冲当量为 0.001mm，**** 21m/min

◆ 圆弧运动移动速度：当脉冲当量为 0.001mm，**** 18m/min

◆ 速度倍率：10%~200%可调，短按“↑”“↓”键倍率增量为 1%，长按“↑” “↓”倍率增量为 10%

◆ 插补方式：直线插补、圆弧插补

■ 加减速功能

◆ 加减速的起始速度、终止速度和加减速时间由参数设定

■ 主轴功能

◆ 1 路 0V~10V 模拟电压输出，支持主轴控制，可接变频器或伺服驱动

◆ 主轴转速：可由 S 代码给定，转速范围 0r/min~99999r/min

◆ 主轴方向：可由 M 代码指定

■ 精度补偿

◆ 反向间隙补偿

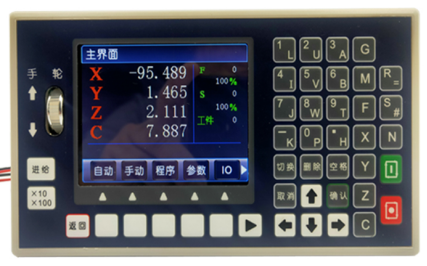

■ 显示界面

◆ 3.5 寸彩色液晶屏，分辨率 320*240

◆ 中文、英文两种语言显示

■ 操作管理

◆ 自动：自动执行、单步执行

◆ 手动：电机正反转、回程序零、手动输出、手脉

◆ 手动：程序新建、编辑、删除、读入、修改

◆ 参数：控制参数、速度参数、恢复厂值、用户或厂商登录、修改密码、版本

◆ IO：外部启动、外部暂停、报警、急停、正负限位、输出、系统自检等

◆ U 盘：U 盘图片或程序的导入

◆ 回零：X,Y,Z,C 轴机械回零

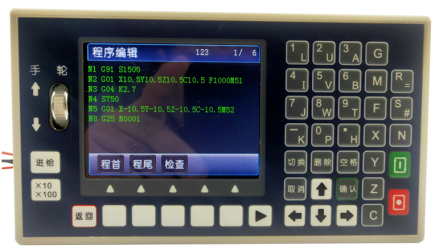

■ 程序编辑

◆ 程序容量：****程序行 1000 行，最多程序文件数 99 个

◆ 编辑功能：程序检查、修改、删除

■ U 盘功能

◆ U 盘文件或图片导入

■ 掉电记忆功能

◆ 断电再次上电，运行的坐标及工件数保持，不清零

■ 安全功能

◆ 报警输入、急停输入

◆ 硬件行程的正负限位
