【概要描述】

限位开关在导轨滑台上经常被应用，其安装在导轨上，当滑块接近时，产生信号（开、合信号），从而去控制电路和电机的位置，使其启动、减速或者停止在固定位置，防止过冲。

限位开关就是用以限定机械设备的运动极限位置的电气开关，又称为行程开关。

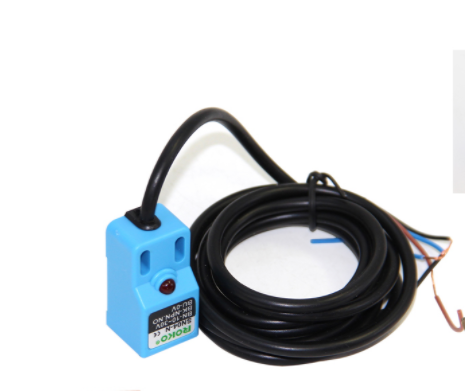

图片这种限位开关是电感式限位开关，检测距离是5mm，检测物体金属（铜，铁，铝，金等）工作电压：10-30VDC,输出方式：NPN常开型，输出电流：300毫安。塑料外壳：塑料ABS.

固定方式可以固定到导轨的侧面，铁片感应了就输出信号给上位机，下来有两个固定螺丝，限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

今天讲一下限位开关如何接线：

限位开关有3根出线分别对应：

棕色：接开关电源24V正极

蓝色：接开关电源0V负极

黑色：接控制器信号输入端
