ZM-6608是我公司基于BiCD工艺集成电路开发的高
性能直流无刷控制器(驱动器)，具有体积小、可靠性高、寿
命长、易于使用等特点

产品特点
 高集成度高可靠性无刷直流(BLDC)电机控制器
 三相全桥，PWM 方波驱动控制
 过流保护措施，过载时立即关断输出及时保护电机
 纯硬件设计，高速度，高抗干扰能力
 宽幅电压兼容 DC12-60V
 低发热，大功率

主要功能
 欠电压( ≤ 12V )、过压 60V±8V
 堵转 3 秒自动关断输出
 霍尔错误保护
 输出 8A，过流关断输出
 支持内置电位器、外接电位器、模拟电压和 PWM 调速
 带有使能反转功能，灵活配合常开、常闭控制系统
 具有缓启动功能，避免电流过冲，有效保护电机
 缓启动时间多档定制（0S、1S、3S、10S）默认 1S

保护恢复
本控制具有多重保护功能，在保护功能起作用后可采取正确方法解除
保护。
1.欠压保护，驱动器供电电压低于11V时驱动器进入保护状态。解除
此保护请先断电，将电源电压调高至12V后再通电。
2.过压保护，驱动器供电电压高于60V时驱动器进入保护状态。解除
此保护请先断电，将电源电压调低至60V后再通电。
3.堵转保护，当电机堵转3秒后驱动器会关断输出并进入保护状态，
此时应尽快将使能置低或关闭电源，待电机堵转问题解决后再重新通
电。
4.霍尔错误保护，驱动器检测到霍尔错误后会关断输出并进入保护状
态，此时应尽快将使能置低或关闭电源，排除霍尔错误后再重新通电。
注意 ！ 为避免勿保护情况发生 ， 在不需要电机转动时 ， 请将使能置
小 低或将调速降至最小( ( ( ( 电位器拧至****、模拟电压降至 0V ， PWM降 降
至 至 0%)

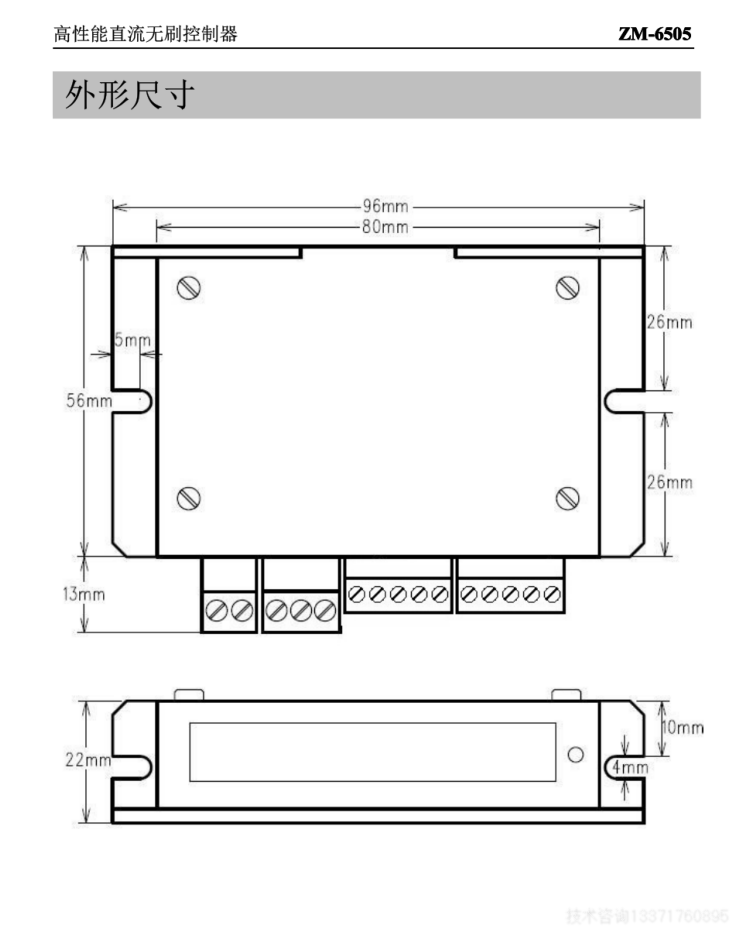

外形尺寸图
