DM542驱动器供电电压可达 20-50VDC,输出电流峰值可达 4.2A,128细分精度，可驱动57、60及部分86两相混合式步进电机，具有过压、短路等保护功能，低价格，高速力矩大，适合各种中小型自动化设备和仪器，例如：雕刻机、医疗蠕动泵、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。适配电机如下：

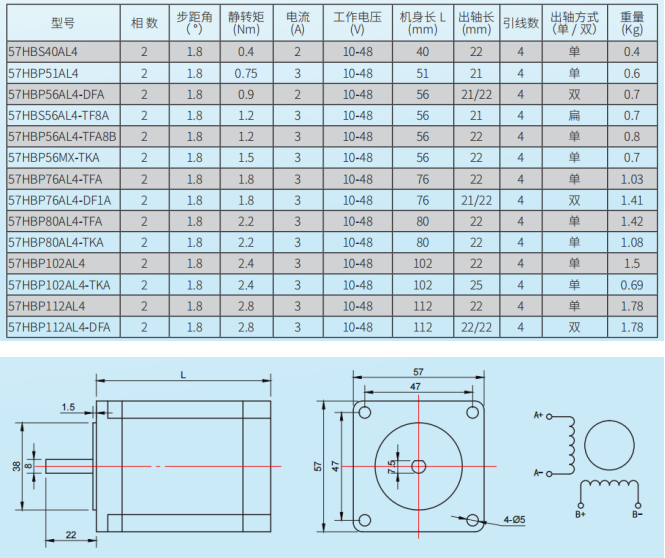

57步进电机产品规格：

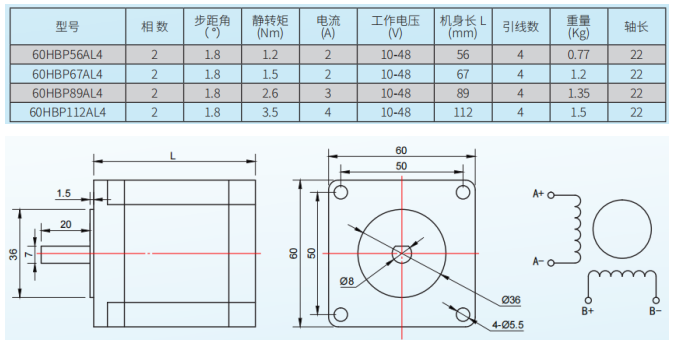

60步进电机产品规格：

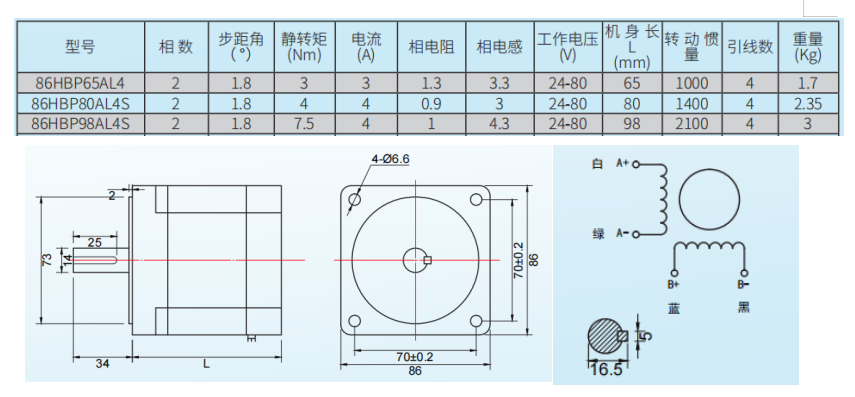

86步进电机产品规格：

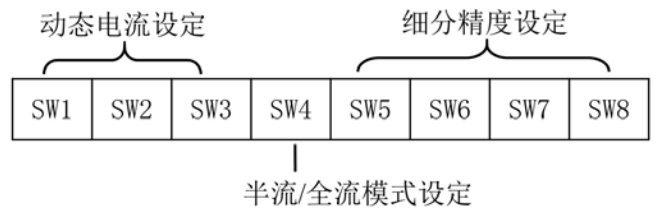

电流、细分拨码开关设定

静态电流可用 SW4 拨码开关设定，off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约 0.4 秒左右电流自动减至一半左右（实际值的 60％），发热量理论上减至 36％。

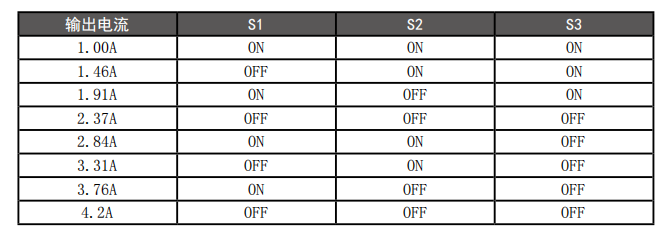

．动态电流设定

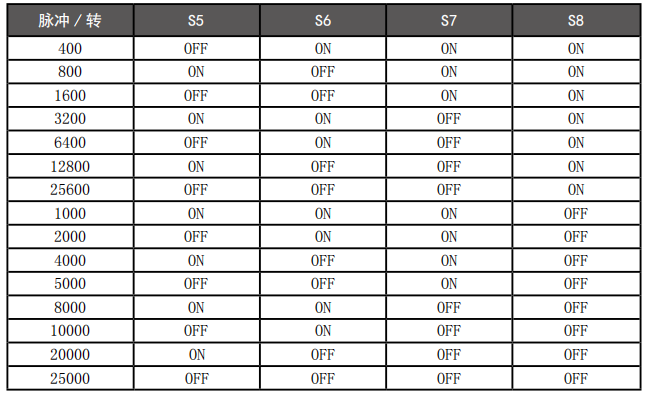

细分设定

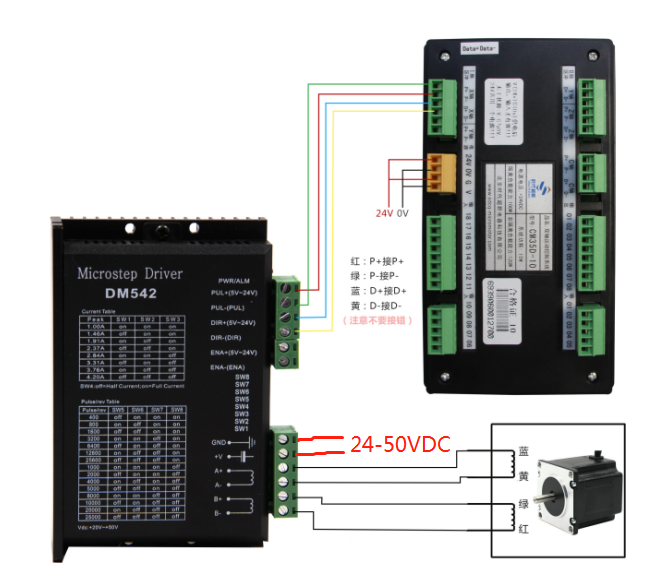

驱动器接线图如下：

接口描述

控制信号接口

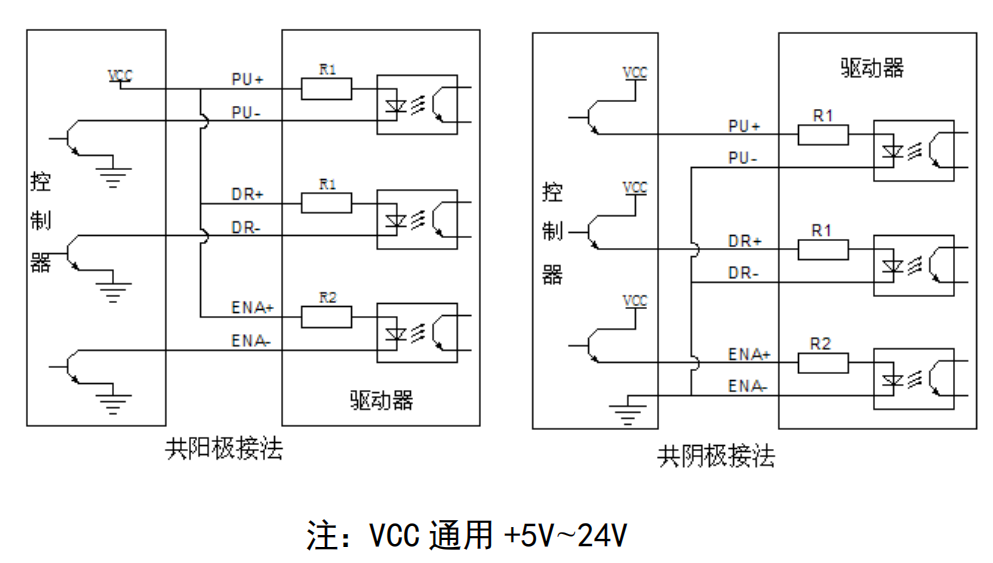

控制信号接口电路

5V-24V信号兼容，不用外接电阻

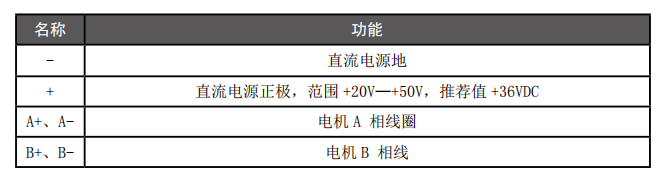

强电接口

适配直流电源：
