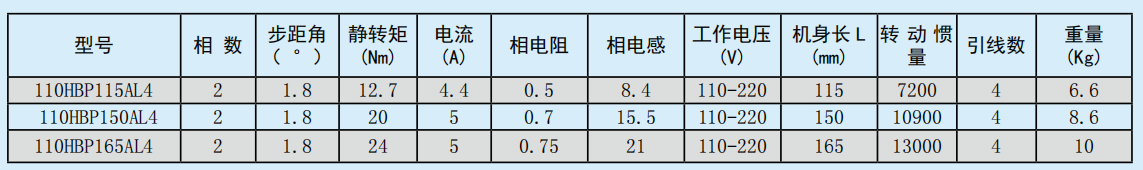

两相电机驱动器ZD-2HE2254MH单电源输入，驱动电压为AC90-240V，可以直接使用家用电源进行供电，适配电流在 5.0A 以下、****反应频率可达 150Kpps，适用于外径 110mm 型号的两相混合式步进电机。定位精度****可达 40000 脉冲 / 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。适配电机如下：

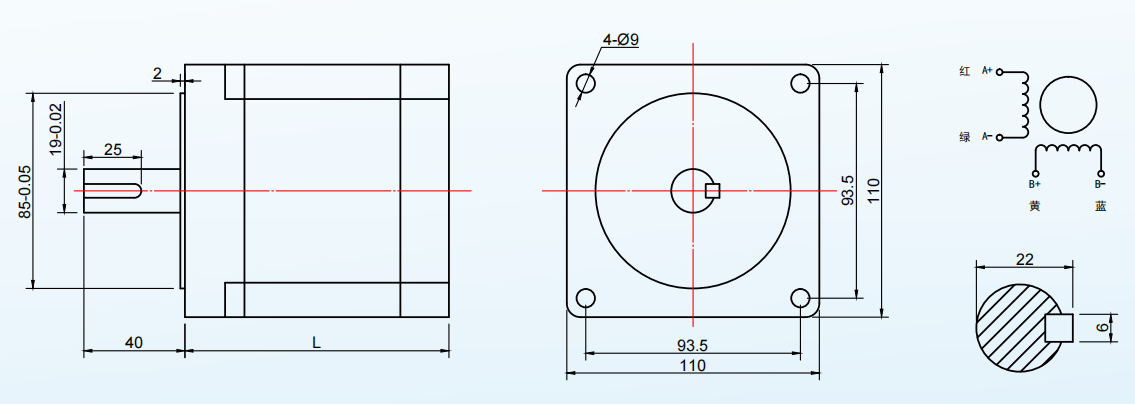

电机尺寸规格

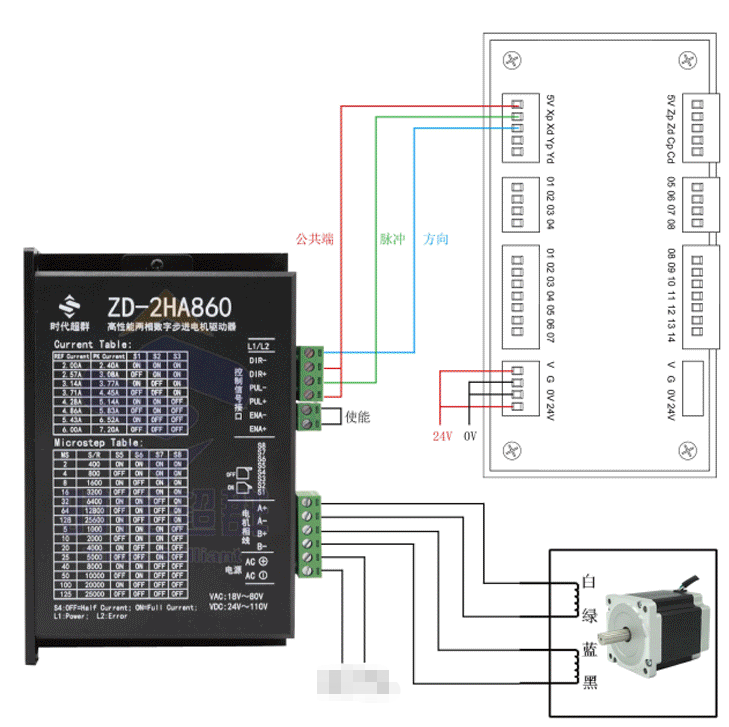

驱动器接线方式与860驱动接线方式相同：

驱动器面板

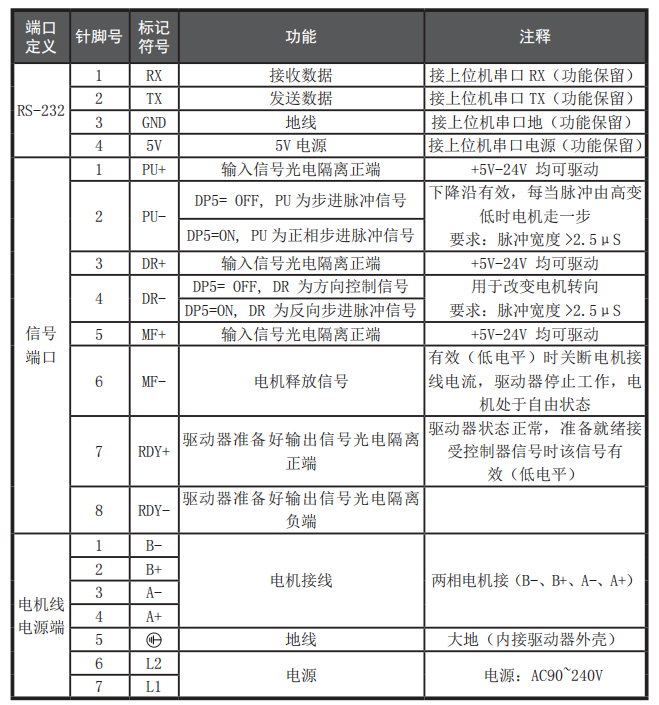

接口定义

信号输入接线方法

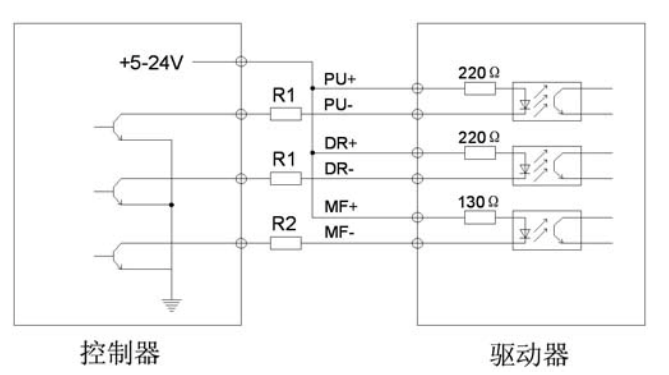

输入信号共阳接法

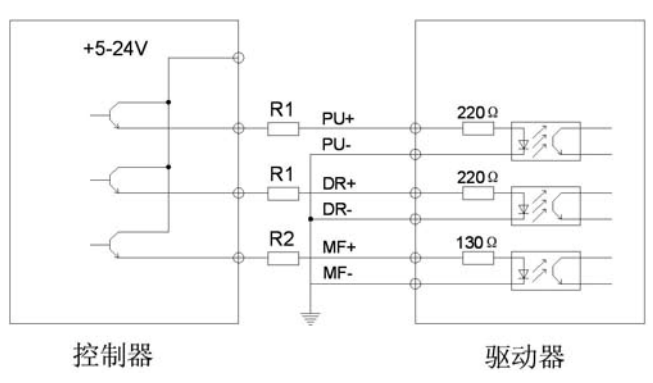

输入信号共阴接法

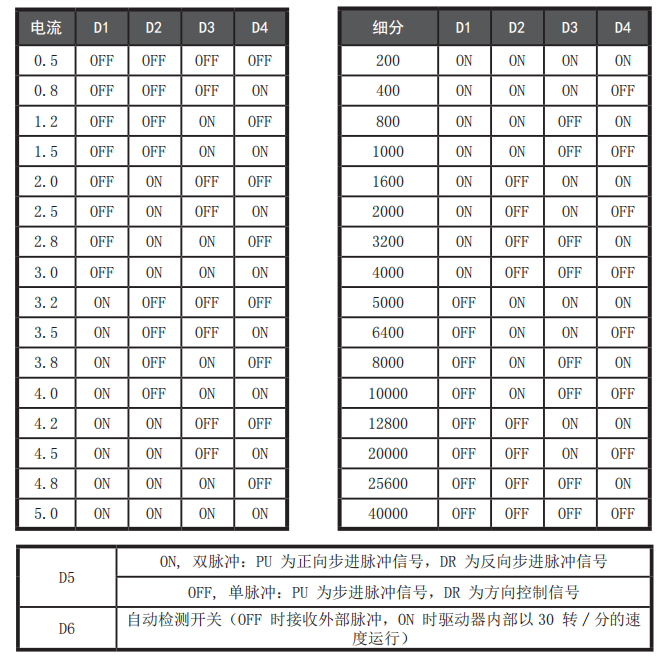

电流、细分设置

步进脉冲停止超过 100ms，线圈电流自动减到设定电流的一半

信号电平 5 ～ 24V 电平兼容

驱动器设有报警保护

过温 75℃报警（3 次闪烁）

欠压 65VAC 报警（1 次闪烁）

过压 265VAC 报警（2 次闪烁）

过流报警 (4 次闪烁 )

驱动器同时还具有掉电相位记忆功能，用于设备由于意外或人为原因掉电、关电，系统自动记忆相位。
