ZD-2HE2270M两相步进电机驱动器,电压范围AC110-220V,家用电即可供电，适配电流在 7.0A 以下，适用110、130mm 的两相混合式步进电机。定位精度zuigao可达40000 脉冲 / 转。zuigao反应频率可达 500Kpps，可广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。适配电机如下图：

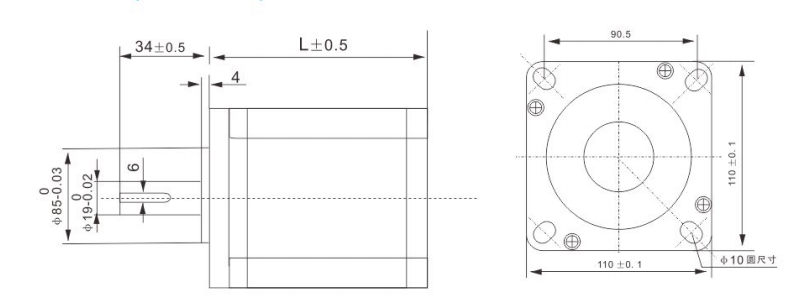

电机尺寸图：

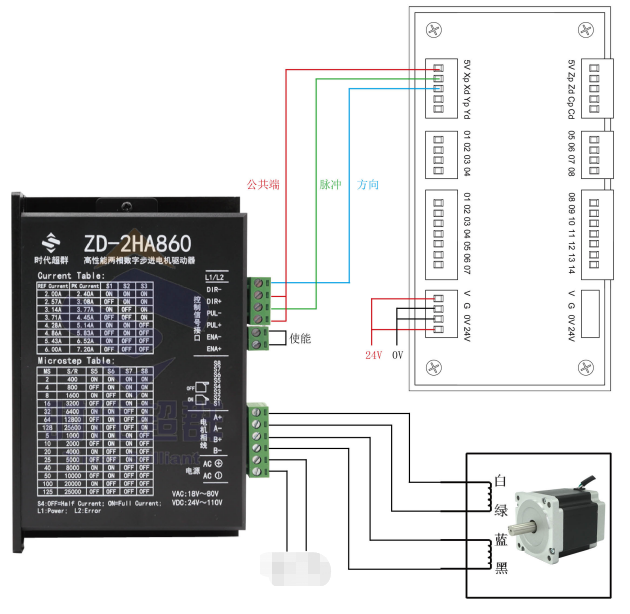

驱动器与860驱动接线方式如下图：

驱动器面板

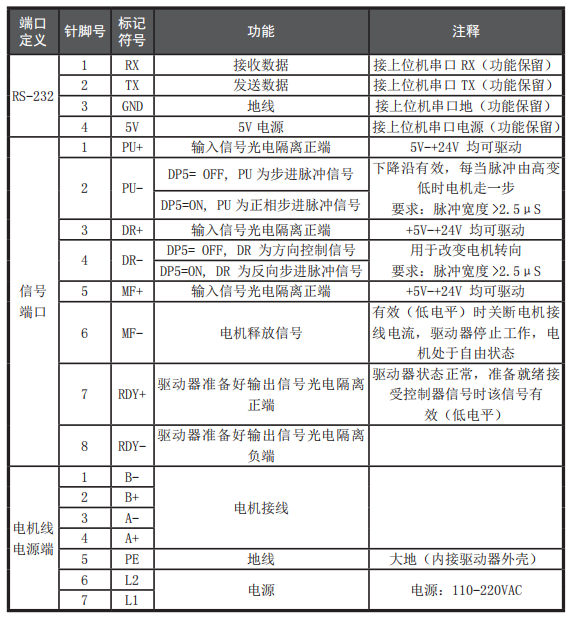

接口定义

信号输入接线方法

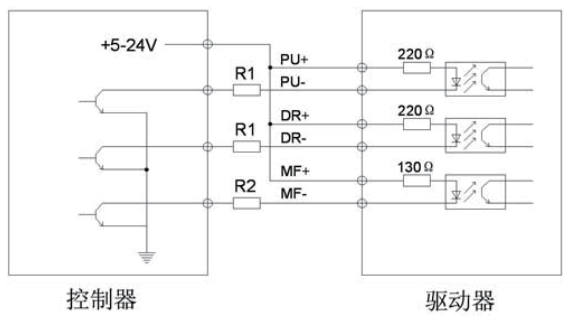

输入信号共阳接法

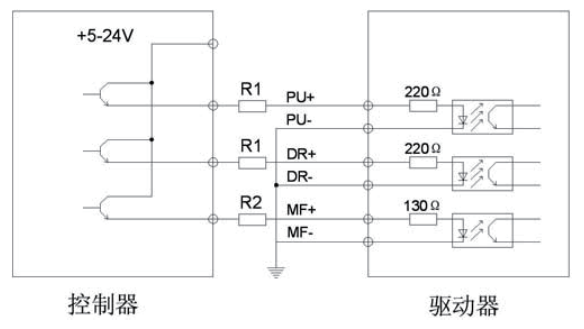

输入信号共阴接法

信号电平 5 ～ 24V 电平兼容

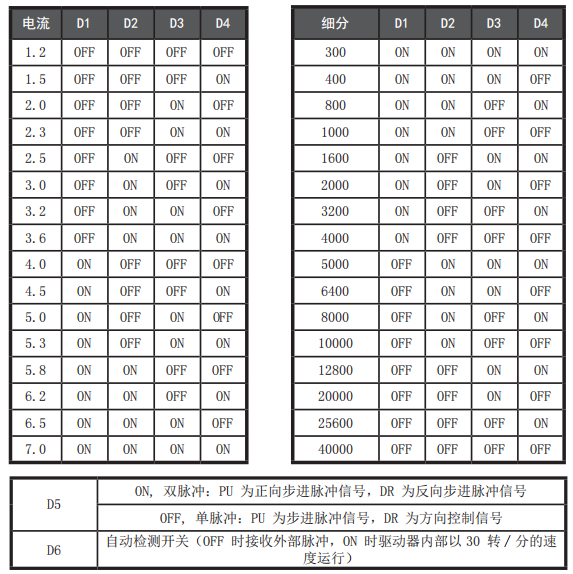

电流、细分设置

驱动器适用注意事项：

1、输入电压不能超过 AC 270V；

2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部 参数；

3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复；
