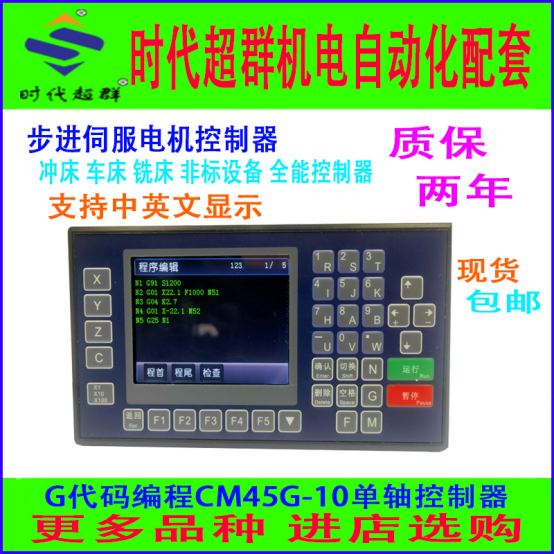

CM45G-10控制器简介（LHC)

二、产品简介

PAC4G运动控制器，采用32位高性能CPU，配备彩色显示屏，分辨率为320*240。系统稳定可靠，脉冲频率****可达400K，4个进给轴，1个模拟主轴，2ms高速插补，极大的提高了零件的加工速度，精度和表面质量。采用G代码编程方式（含有本公司自定义指令），USB接口，支持U盘导入开机图片和程序。

■  X、Y、Z、C四轴控制

■  2ms插补周期

■  单轴直线插补输出脉冲频率：400K

■  圆弧插补输出脉冲频率：300K

■  四轴直线插补输出脉冲频率：350K

■  1路0V~10V模拟电压输出，支持主轴控制，可接变频器或伺服

■  支持中文、英文显示，由参数选择

■  具备USB接口，支持U盘文件和图片的导入

■  1路面板手轮，支持手动1μm 10μm 100μm进给

■  16点通用输入/8点通用输出

■  具有掉电记忆功能

■  专机接口，为客户特殊功能提供定制服务

2.1 技术规格

■  控制轴数

  ◆  控制轴数：1~4轴（X、Y、Z、C）

  ◆  联动轴数：X、Y、Z、C轴可做直线插补，X、Y轴可做圆弧插补

■  进给轴功能

  ◆  最小数据单位：0.001（单位：s、mm、圈数、度数）

  ◆  ****数据尺寸：±99999.999

  ◆  单轴快速移动速度：当脉冲当量为0.001mm，****24m/min

  ◆  四轴快速移动速度：当脉冲当量为0.001mm，****21m/min

  ◆  圆弧运动移动速度：当脉冲当量为0.001mm，****18m/min

  ◆  速度倍率：10%~200%可调，短按“↑”“↓”键倍率增量为1%，长按“↑”“↓”倍率增量为10%

  ◆  插补方式：直线插补、圆弧插补

■  加减速功能

  ◆  加减速的起始速度、终止速度和加减速时间由参数设定

■  主轴功能

  ◆  1路0V~10V模拟电压输出，支持主轴控制，可接变频器或伺服驱动

  ◆  主轴转速：可由S代码给定，转速范围0r/min~10000r/min

  ◆  主轴方向：可由M代码指定

■  精度补偿

  ◆  反向间隙补偿

■  显示界面

  ◆  3.5寸彩色液晶屏，分辨率320*240

  ◆  中文、英文两种语言显示

■  操作管理

  ◆  自动：自动执行、单步执行、终止程序

  ◆  手动：电机正反转、回程序零、手动输出、手脉

  ◆  程序：程序新建、编辑、删除、读入、修改

  ◆  参数：控制参数、速度参数、恢复厂值、用户或厂商登录、修改密码、版本

  ◆  IO：外部启动、外部暂停、报警、急停、正负限位、输出、系统自检等

  ◆  U盘：U盘图片或程序的导入

  ◆  回零：X,Y,Z,C轴机械回零
