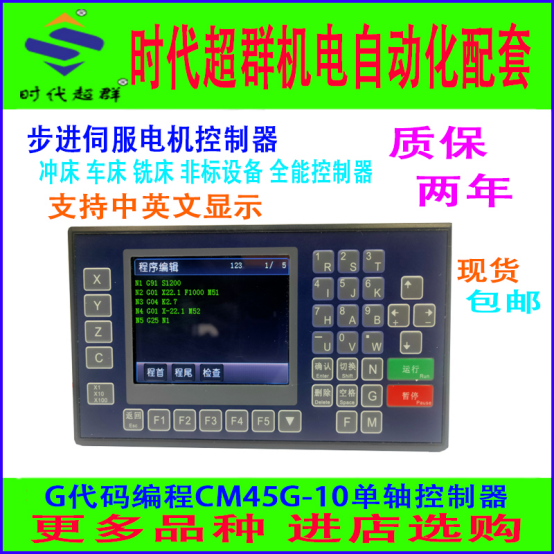

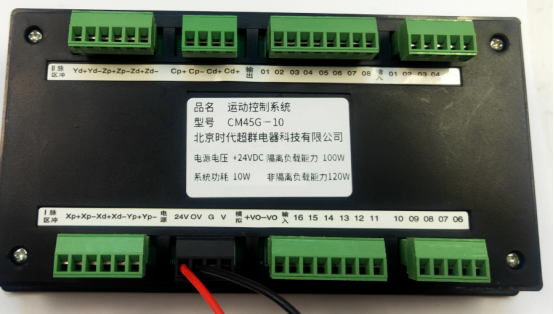

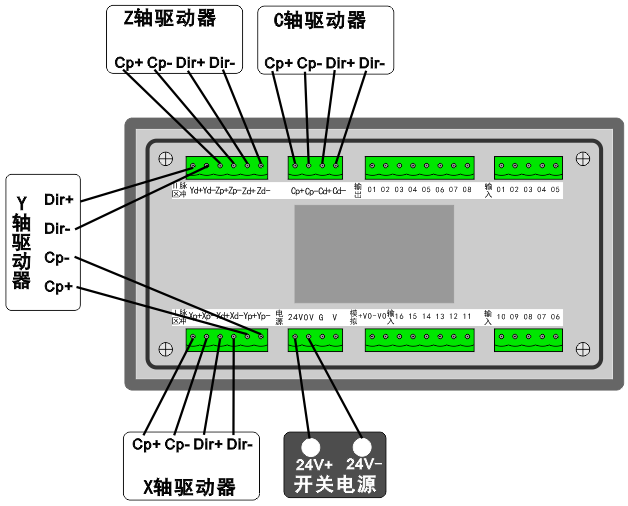

Xp -

系统X轴脉冲负向输出

Xd+

系统X轴方向正向输出

Xd-

系统X轴方向负向输出

Y轴脉冲输出

Yp+

系统Y轴脉冲正向输出

Yp -

系统Y轴脉冲负向输出

Yd+

系统Y轴方向正向输出

Yd-

系统Y轴方向负向输出

Z轴脉冲输出

Zp+

系统Z轴脉冲正向输出

Zp -

系统Z轴脉冲负向输出

Zd+

系统Z轴方向正向输出

Zd-

系统Z轴方向负向输出

C轴脉冲输出

Cp+

系统C轴脉冲正向输出

Cp -

系统C轴脉冲负向输出

Cd+

系统C轴方向正向输出

Cd-

系统C轴方向负向输出

IO输入输出

01~08（输出）

系统输出1~8，经过感性负载（继电器/电磁阀等）接入IO电源24V正极

01~16（输入）

系统输入1~16,IO电源24V负极经过开关（机械/光电开关等）接到输入口

模拟量输出

-VO

模拟量主轴输出0~10V负极

+VO

模拟量主轴输出0~10V正极

系统电源

24V

系统电源正极

0V

系统电源负极

IO电源

V

I/O电源正极

G

I/O电源负极
