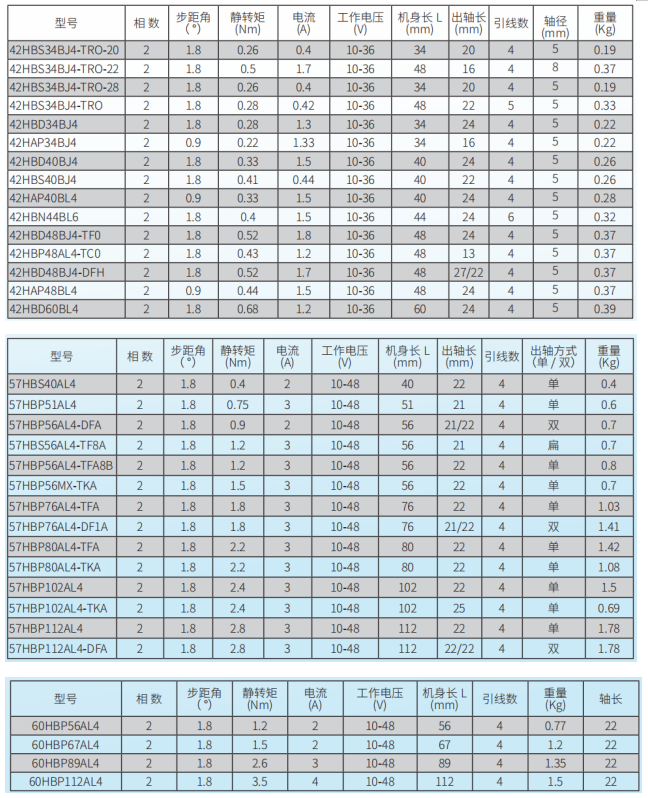

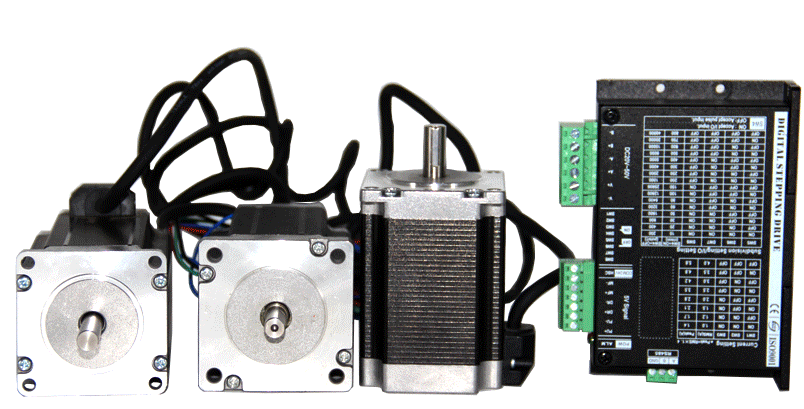

DM542-485工作电压为 DC20-50V，适配电流 4.0A（峰值 5.6A）以下，具有过流，过压等保护，脉冲zuigao响应频率可达 200Kpps，当使用内部位置时，脉冲和方向接口可用于传感器信号输入，接受 485控制运行。适用42-60mm 的各种型号的两相步进电机，产品列表如图：

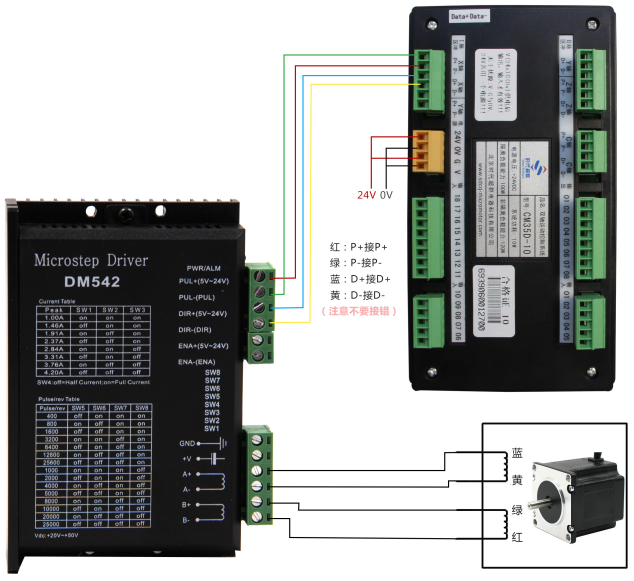

驱动器接线图如图：

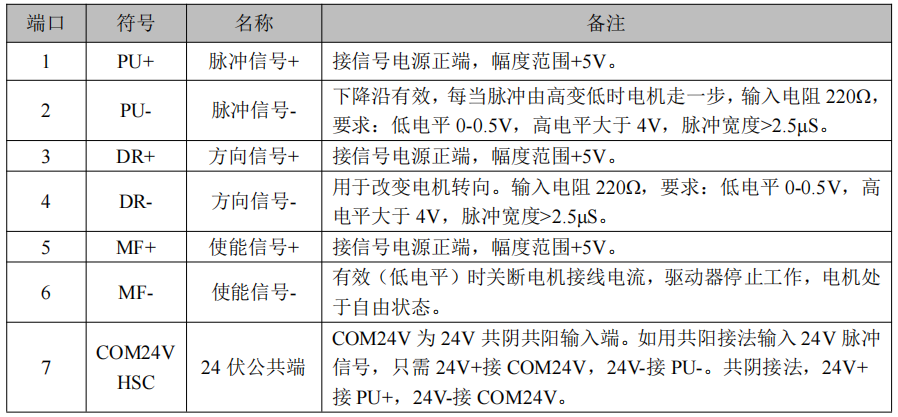

控制信号输入端口

控制信号接线

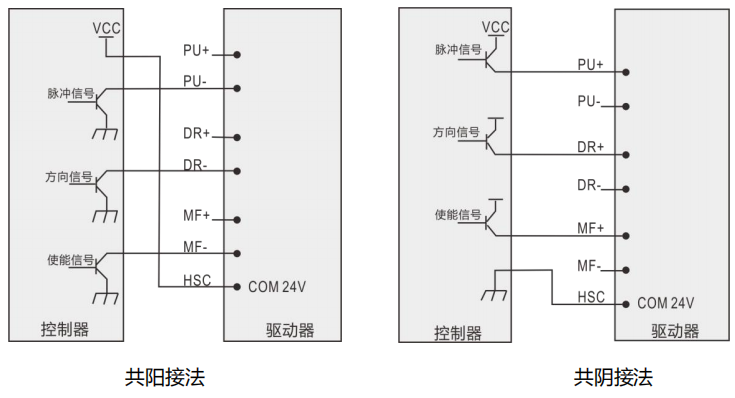

l5V 信号接法

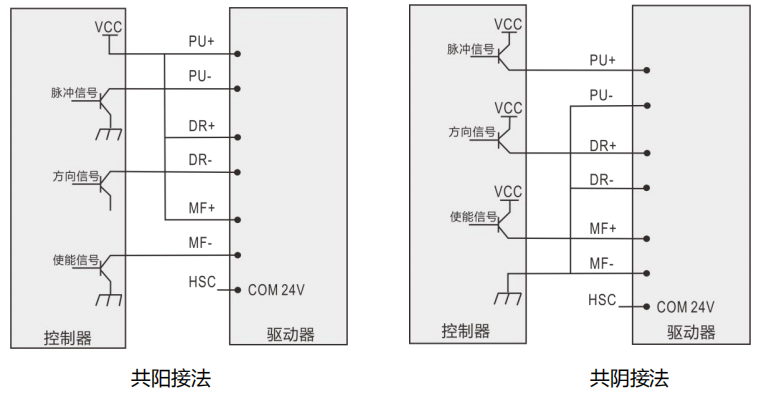

l 24V 信号接法

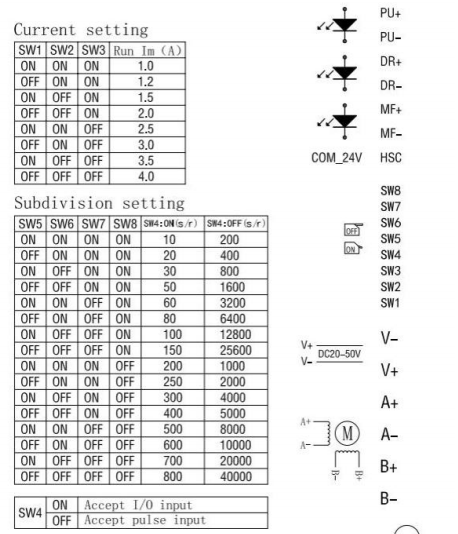

驱动器细分设置：

细分设置和 I/O 模式设置由拨码开关 SW4 控制。

当 SW4=OFF 时，则为细分设置模式；

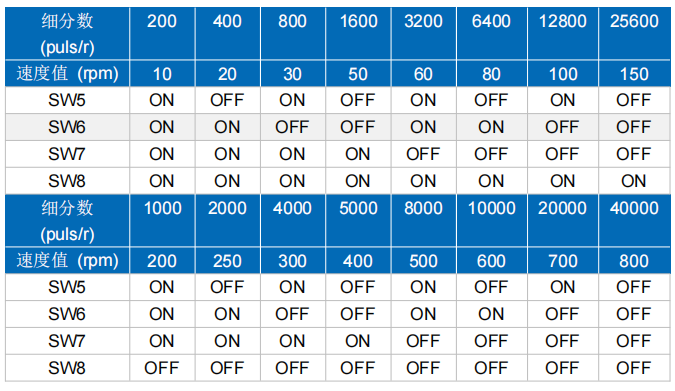

细分和速度由拨码开关 SW5~SW8 设定，共 16 档。

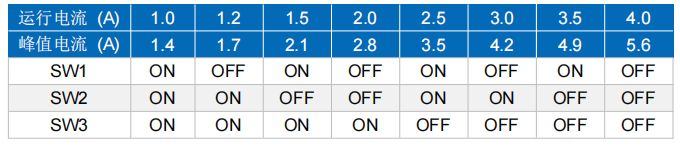

   驱动器工作电流由拨码开关 SW1~SW3 设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。

当 SW4=ON 时，则为 I/O 模式

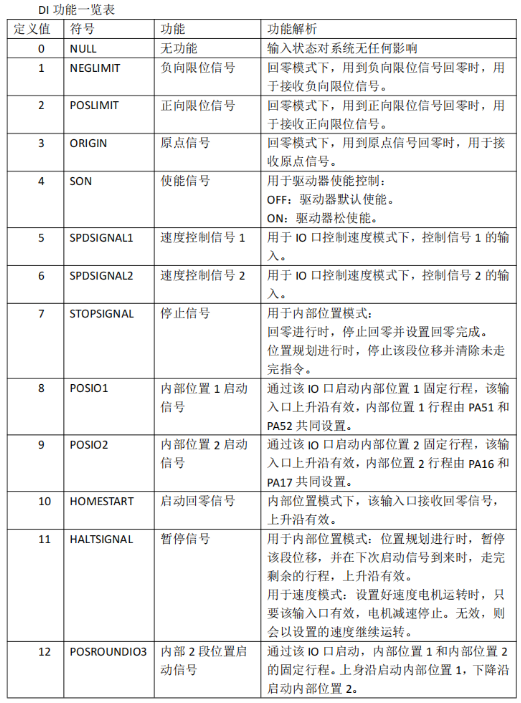

处于 IO 模式时，脉冲口当做输入口 1，方向口当做输入口 2。默认输入口 1 功能号定义速度控制信号 1 输入，输入口 2 功能号定义速度控制信号 2 输入，输入口 3 功能号定义使能信号输入。

驱动器485通讯功能：

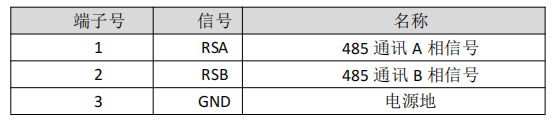

RS485通讯端子定义：

调试时与电脑连接接线示意图

1、驱动器与PC 机、文本显示器或STU 伺服调试器连接的电缆必须为专用电缆（视用户情况随机附送）使用前请确认，以免发生损坏。

2、驱动器与 PC 机连接时必须保证供给驱动器的电源为隔离电源，若不能确定，请用隔离变压器将 PC 隔离起来，以免损坏 PC 机。

！注意

1、输入电压不能超过 DC50V；

2、驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮。出现过热保护请加装散热器；

3、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

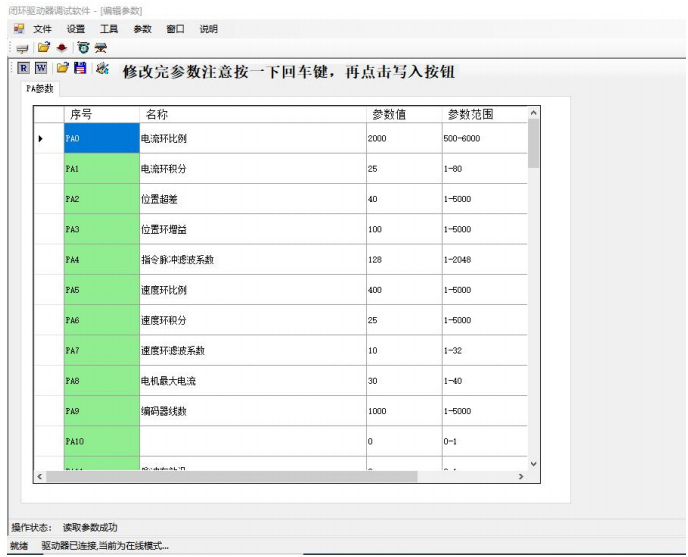

调试软件

驱动器可通过 485 接口与电脑通信。电脑端需要配 USB 转 485 的转换工具。

将驱动器拨码 sw4 拨到 on，进入内部模式，将驱动器 PA28 号参数改 1 进入内部位置模

式，或者 PA28 号参数改 2，PA61 号参数改 0，进入 485 控制速度模式。驱动器断电再上电，点击工具栏的点动调试按钮，弹出点动调试界面，修改运行模式，进入 485 控制点动模式。

注意回零和启动位置之前，要控制清零，以清除控制字的值，对应功能有控制字对应位0>1 变化时启动。

在电脑设备管理器里面查看识别到的串口号，选择对应的串口，按照默认的通信设置参数，点击连接驱动，软件左下角状态栏显示驱动器已连接，当前为在线模式。

注意：如果打开本地参数，打开之后直接点击写入即可。如果要手动修改参数，一定要先点击读取参数，再进行修改，否则会因写入不恰当的参数导致驱动器工作异常。
