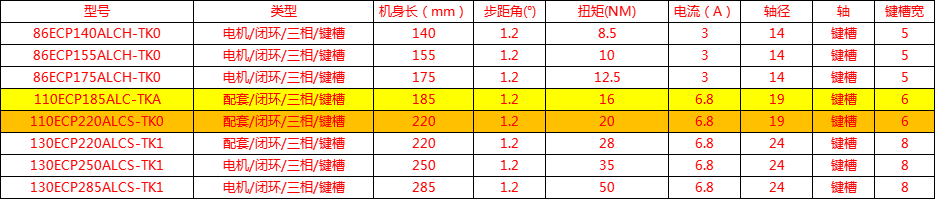

ZDM-3722三相闭环驱动器单电源输入，驱动电压为 相 AC220V，适配电流在 7.0A 以下、位置控制方式，5 位 LED 数码管显示，4 个操作按键，位置控制方式，DB15插头1000线编码器。适用外径 86-130mm 的各种型号的三相混合式步进电机，适配电机如图：

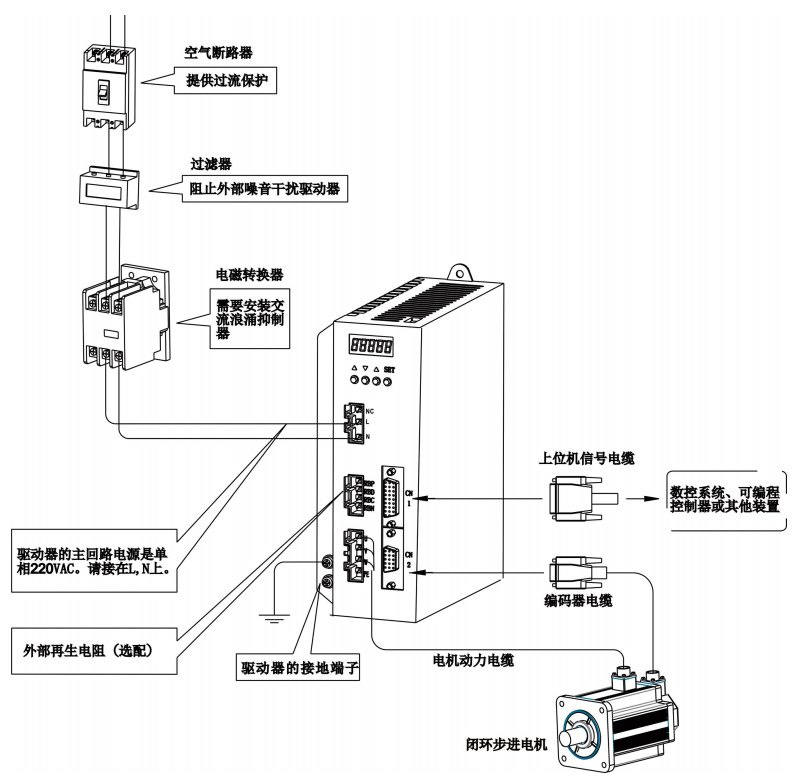

驱动器接线图：

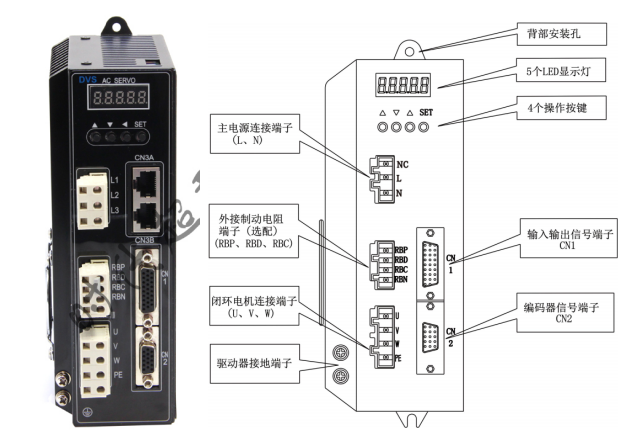

驱动器端口：

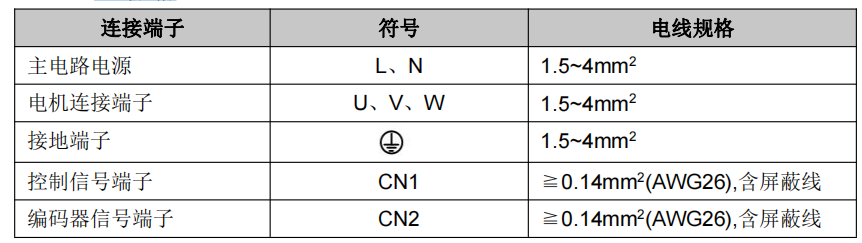

电线规格
编码器电缆必须使用双绞线。如果编码器电缆太长（>20m)，会导致编码器供电不足，其电源和地线可采用多线连接或使用粗电线。

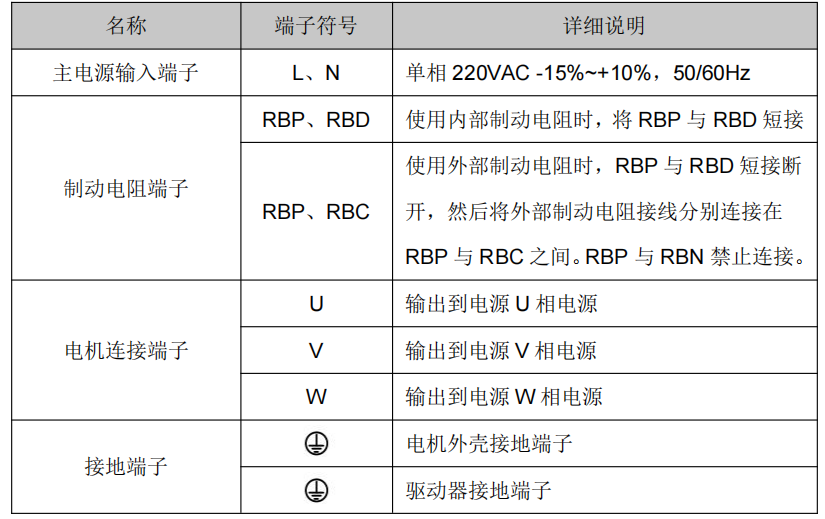

强电端子说明
CN1 控制信号端子

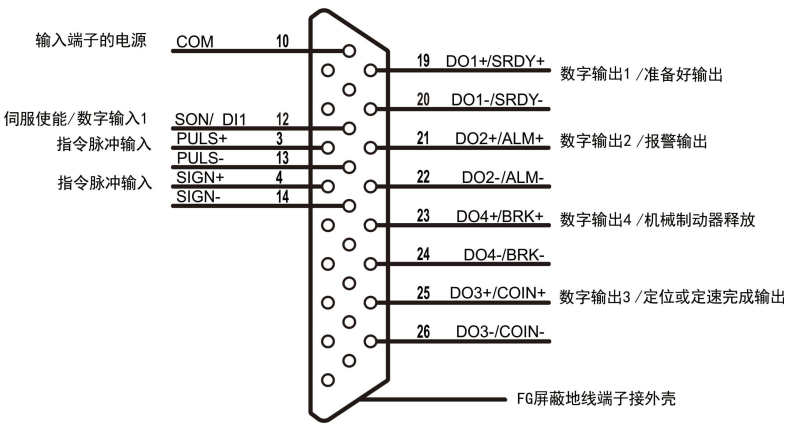

CN1 控制信号端子提供与上位控制器连接所需要信号，使用 DB26，外形和针脚分布为：

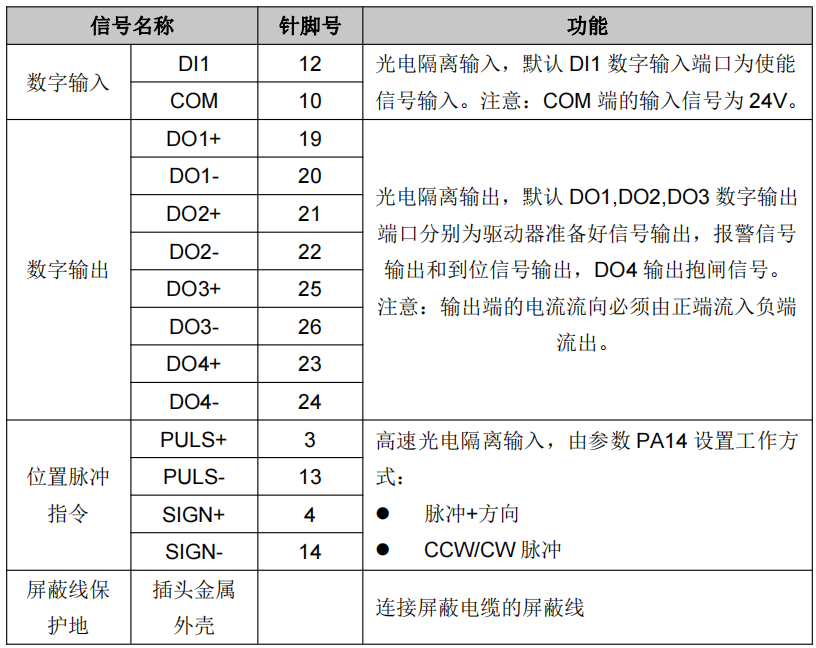

CN1 端子信号说明

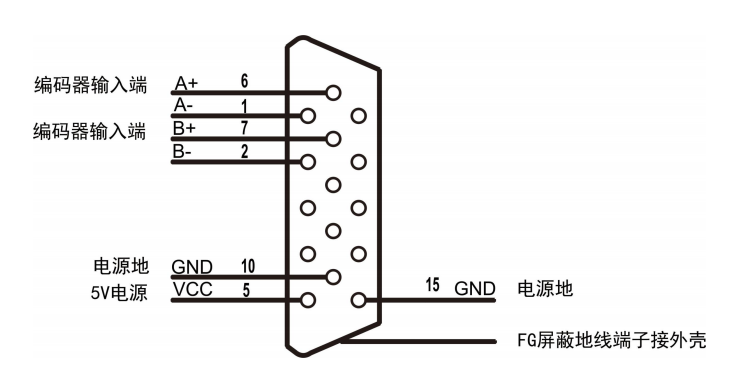

CN2 编码器信号端子
接编码器的端子使用 3 排 DB15 插座，外形与针脚分布为：

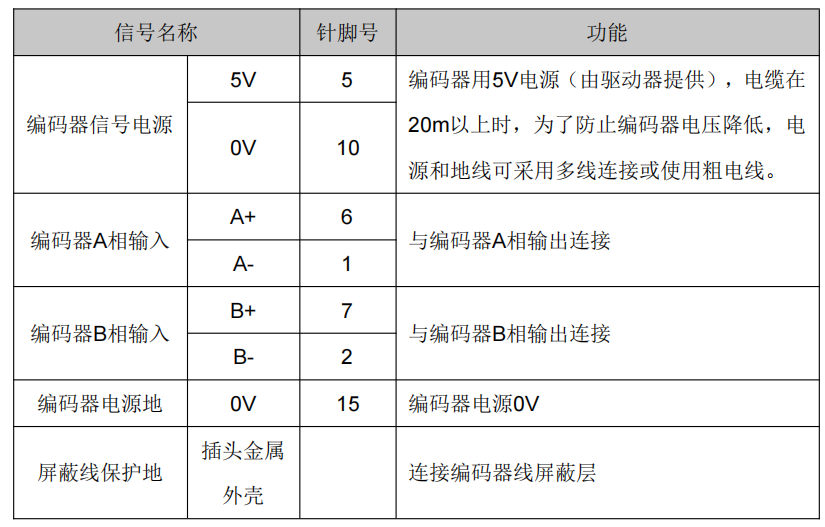

步进闭环编码器定义：

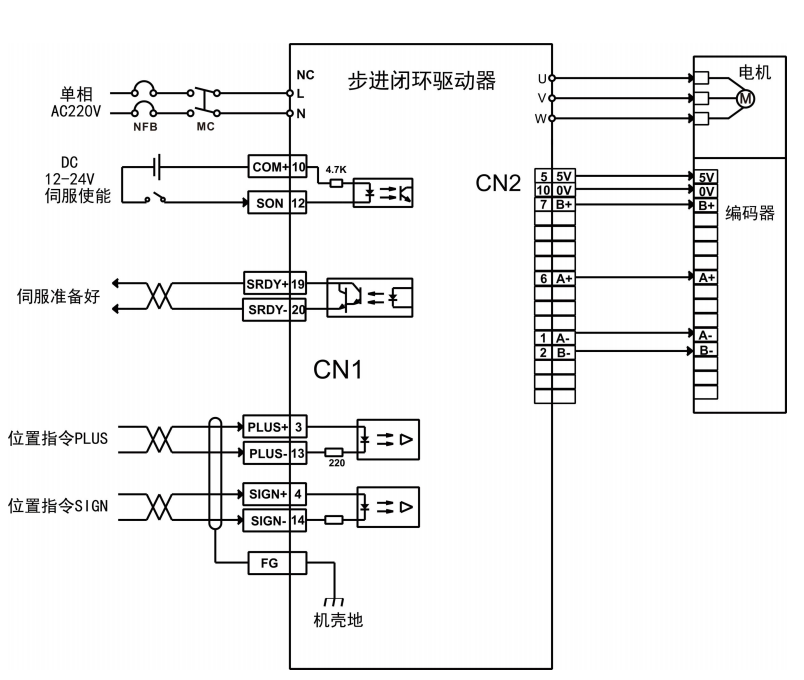

位置模式控制接线图
