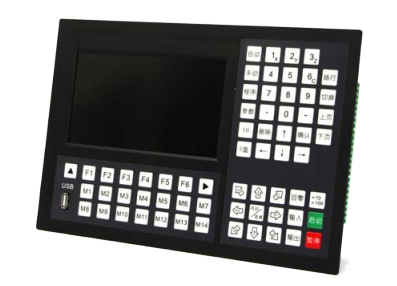

CM60D运动控制器输入口输出口介绍(LHC)

控制器的接口功能主要分为以下几类：

� 电源接口

� U 盘接口

� 驱动器接口

� 输入接口

� 输出接口

� 模拟量接口

� 手脉 MPG

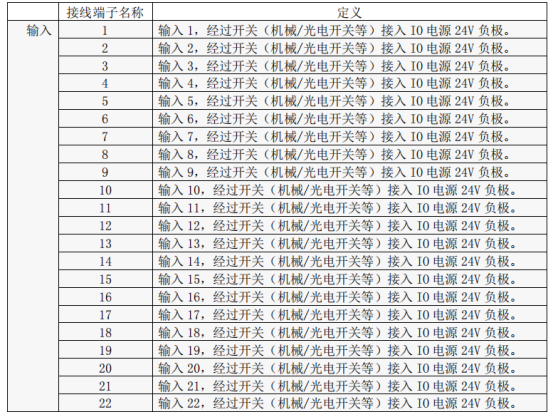

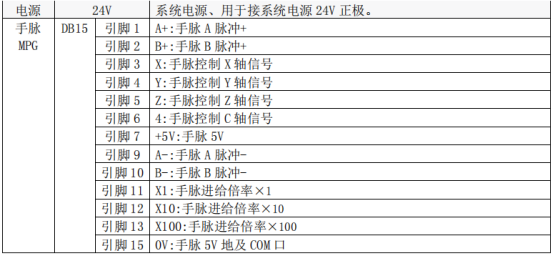

输入输出脉冲信号电源接口见下表

.

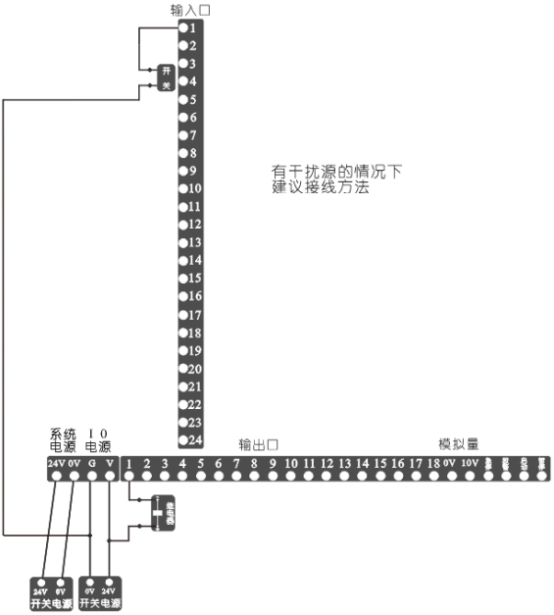

电源接口：控制器的供电电源采用系统供电和 IO 供电两种方式，都接 24V 开关电源。当需要使用输入、输出功能时，需要 IO 供电。系统供电和 IO 供电建议采用隔离不共地的两个开关电源。接线图可参照 图 2 所示。  输入和输出控制器拥有 28 路输入，18 路输出。基本上满足大部分用户的需求，如需更多功能，请联系客服进行定制服务。输入口接入开关与 IO 设置中的参数配合实现功能。输出接感性负载，如继电器、 电磁阀等。控制器出厂默认设置急停、报警、启动和暂停参数，客户直接参照输入口接线方式接入开关等。如不需要可以修改参数。接线方式如图 2，图 3 所示。

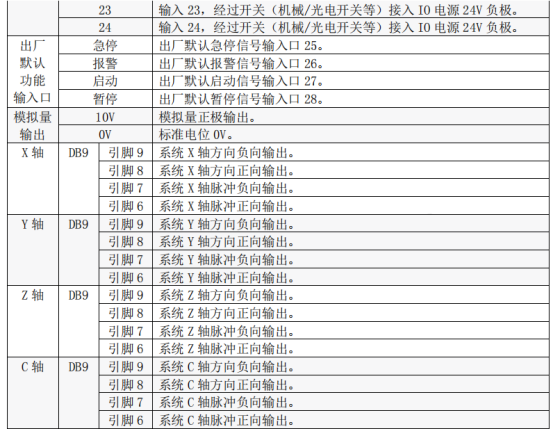

急停（输入 25），报警（输入 26），启动（输入 27），暂停（输入 28），出厂默认功能，用户后期根据需要可随意修改。
