步进驱动模块ZD-42P供电电DC11V-DC28V，电流峰值2A，实际使用 0-2A 可调，32细分，并行接口兼容 3.3V-5V 和 12V-24V信号，散热铸铝封闭型外壳，停止运行时自动半流,无锁相噪声，微型设计，安装简单，可与 42 步进电机实现一体化。适配电机如图：

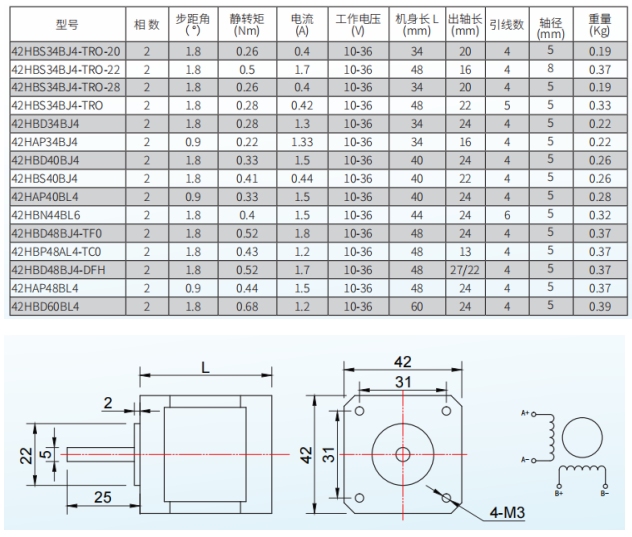

42电机尺寸规格

可配套42电机

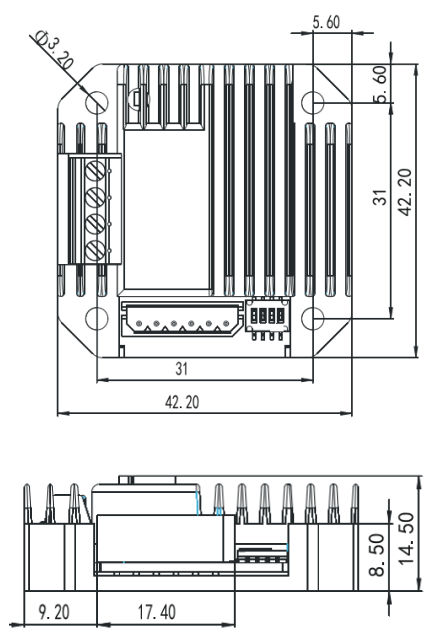

控制器外形尺寸图

驱动器与 42 步进电机孔位、大小一致。

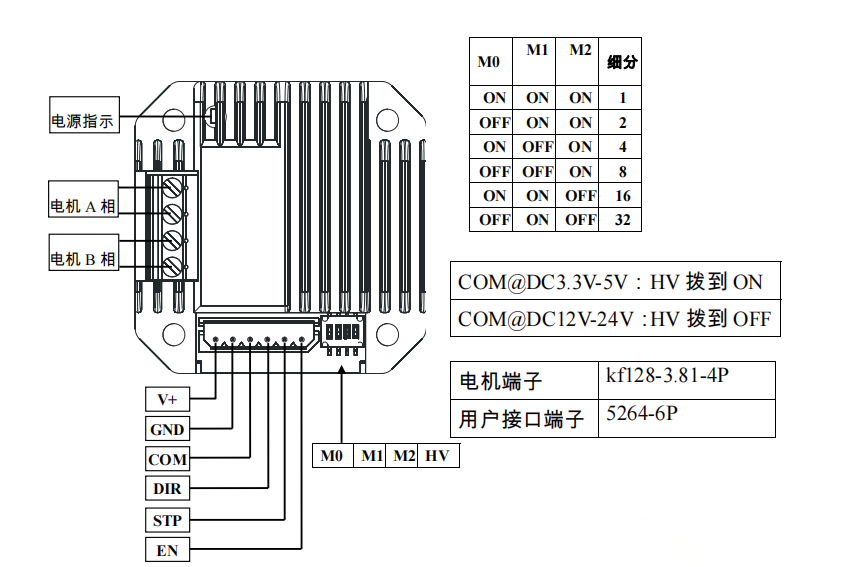

驱动器电气接口

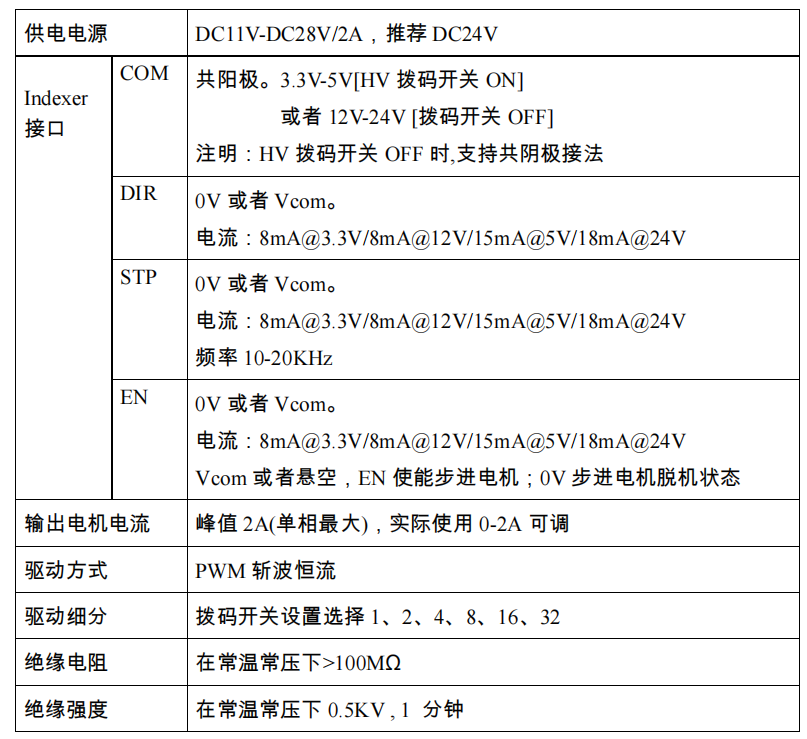

产品参数

电流调节

电机在不转动情况下，调节相电流， 上图所示调节电位器，测量 GND 和 Ref 之间电压。

相电流值 = 电压值数值×2

例如：步进电机相电流为 1.7A,调节电位器，是的 Ref 与 GND 之 间电压为 0.85V

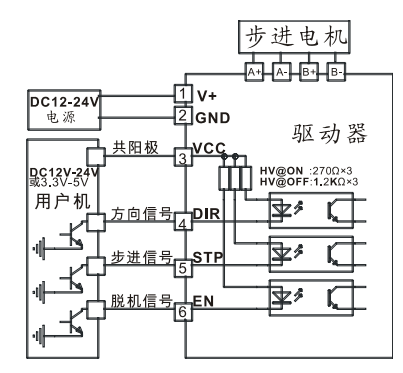

典型接线图

兼容 3.3V-5V 和 12V-24V 用户级，脱机信号可选接。

注意：HV拨码切换控制信号电压

用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON

用户系统使用 12V-24V 时，拨码开关 HV 拨到 OFF

驱动器安装示意图

     与 42 步进电机一体化安装，可以配有不同规格42步进电机(高度不一致)，需要的φ3螺钉2个。

    与电机一体化安装时：建议保留步进电机 2 个螺丝。

       ※注意※：驱动器与电机一体化安装前，先将驱动器输出相电流电流

调整与电机标注电流一致！

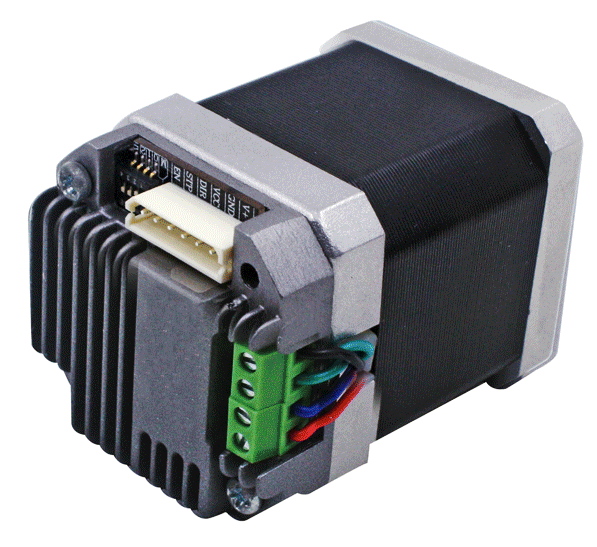

效果图如下：
