86系列步进闭环电机86EBP181ALC-TK0，电机静转矩12.5Nm，电流6A，编码器1000P。编码器线长和电机线长为2000mm。搭配RV40蜗轮蜗杆结构紧凑、体积外形轻巧、小型高效；热交换性能好、散热快；安装简易、灵活轻捷、性能优越。

产品参数表如下：

产品尺寸图如下:

配套的驱动HBS86H-LS 是本公司基于十几年步进与伺服研发经验，开发成功的一款新型闭环 86 步进驱动器， 采用 ARM 芯片和应用矢量型闭环控制算法，从而****克服开环步进电机丢步的问题，同时能明显提升电机的高速性能和扭矩输出

降低电机的发热和低速共振问题。此外，在电机连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。 同时电机安装尺寸与传统的 86系列步进电机完全兼容，传统步进驱动方案极易升级，并且成本相比开环步进电机增加不多，仅相当于传统交流伺服系统的 30-50%。

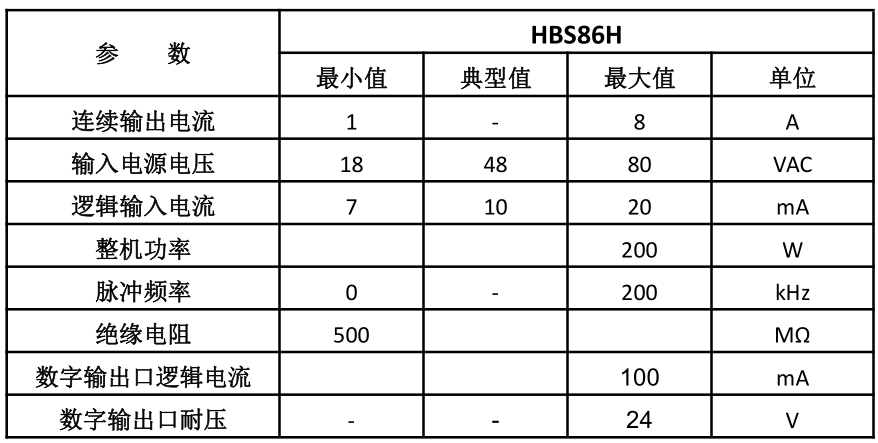

 性能参数

1.内置微控制器功能，可取代大部分场合 PLC，大幅降低用户成本;

2.内部支持点动模式，支持开环/闭环功能可选

3.内置平滑滤波功能，外部输入没有加减速也能正常运行；

4.采用全新 32 位电机控制专用 ARM 智能芯片；

5.4 位 LED 数码管显示配 4 个按键操作，直观明了操作方便；

6.采用先进的矢量电流、速度和位置闭环控制算法；

7.电流可以任意设置（0---8A 范围内）；

8.电机标配 1000 线高精度光电或者磁编码器；

9.光耦隔离差分信号输入，脉冲响应频率****可达 200KHZ；

10.任意细分设定（200-60000），满足所有场合使用；

11. 具有过流、过压、超速、过热、跟踪误差超差等保护功能；

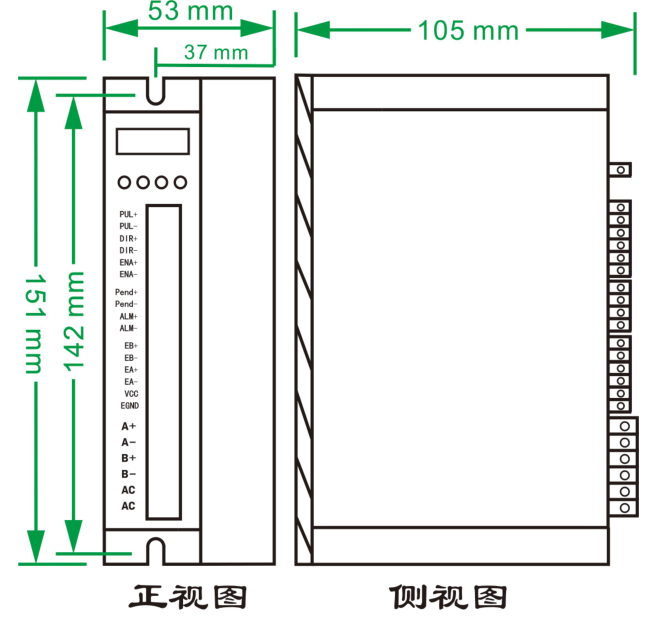

机械尺寸图：

常用功能代码说明：

本驱动支持，控制开环的步进电机和闭环的步进电机两种，具体选择方式如下

还支持点动模式，在没有外部脉冲的情况下可以测试电机和驱动

进入 JOG按 ，按 ▲ ▲ ▼ ▼  点动

此驱动适用于各种中小型自动化设备和仪器，例如: 雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
