DM452驱动器

DM542驱动器是给42/57系列步进电机匹配的驱动器，在驱动器正面的面板上有写着电流设定和细分设定，可以根据电机的供电电流和您要求的细分设定来进行设置，具体设置是在驱动器旁边的蓝色拨码器进行波动调试。光隔离差分信号输入，脉冲响应频率可达200KHZ。而且具有铝合金底座外形美观，性能稳定，散热性非常好。

DM542驱动器应用领域适合各种运动控制领域自动化设备和仪器，例如：3D 打印机、激光加工设备、 雕刻设备、医疗设备、测量设备、电子加工设备、纺织服装设备等。在用户期望 低振动、低噪声的设备中应用，性价比竞争较强领域的。

主要特点：

1.平均电流控制，两相正弦电流驱动输出

2.直流18-50V供电

3.光电隔离信号输入\输出

4.有过压 欠压 过流 相间短路保护功能

5.十五档细分和自动半流功能

6.八档输出相电流设置

7.具有脱机命令输入端子

8.电机的扭矩与它的转速有关，而与电机每转的步数无关

9.高启动转速

10.高速力矩大

控制信号定义如下：

PLS/CW+:步进脉冲信号输入正端或正向步进脉冲信号输入正端

PLS/CW-:步进脉冲信号输入负端或正向步进脉冲信号输入负端

DIR/CCW+:步进方向信号输入正端或反向步进脉冲信号输入正端

DIR/CCW-:步进方向信号输入负端或反向步进脉冲信号输入负端

ENA+:脱机使能复位信号输入正端

ENA-:脱机使能复位信号输入负端

脱机使能信号有效时复位驱动器故障，禁止任何有效的脉冲，驱动器的输出功率元件被关闭，电机无保持扭矩

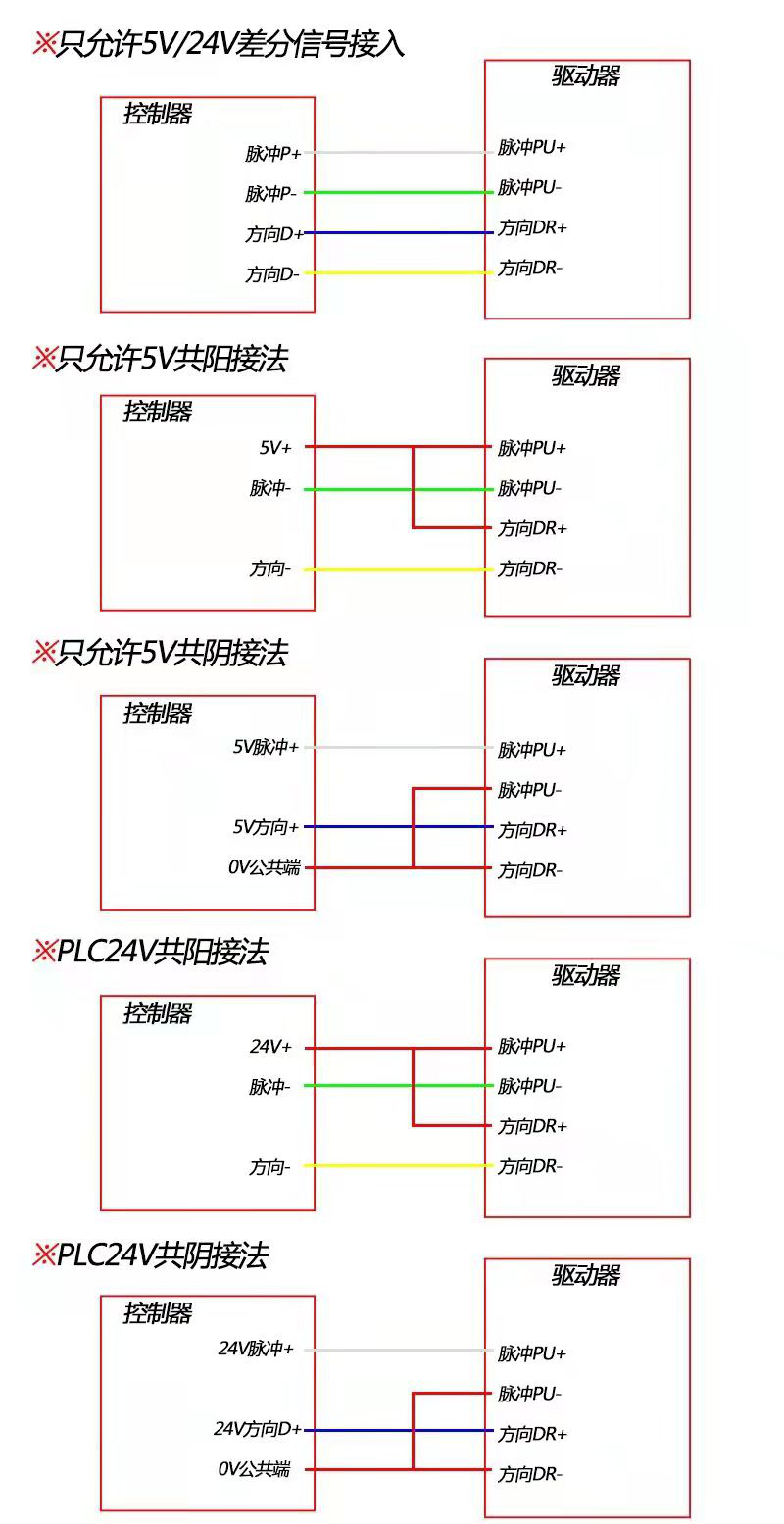

控制信号连接如图下：

上位机的控制信号可以高电平有效，也可以低电平有效。当高有效时，把所有控制信号的负端连在一起为信号地，地有效时，把所有控制信号的正端连在一起作为信号公共端。

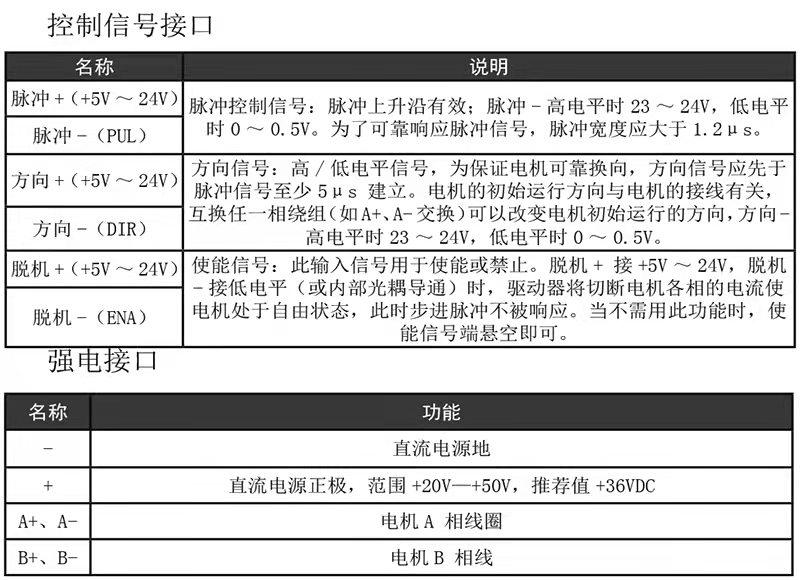

接口如下图：

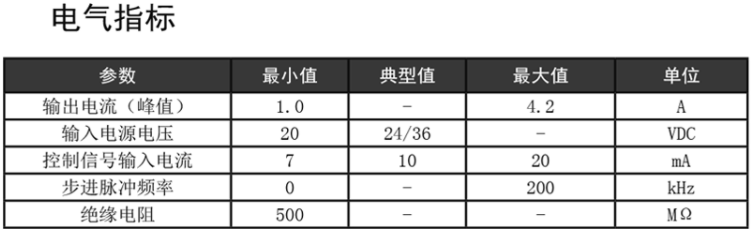

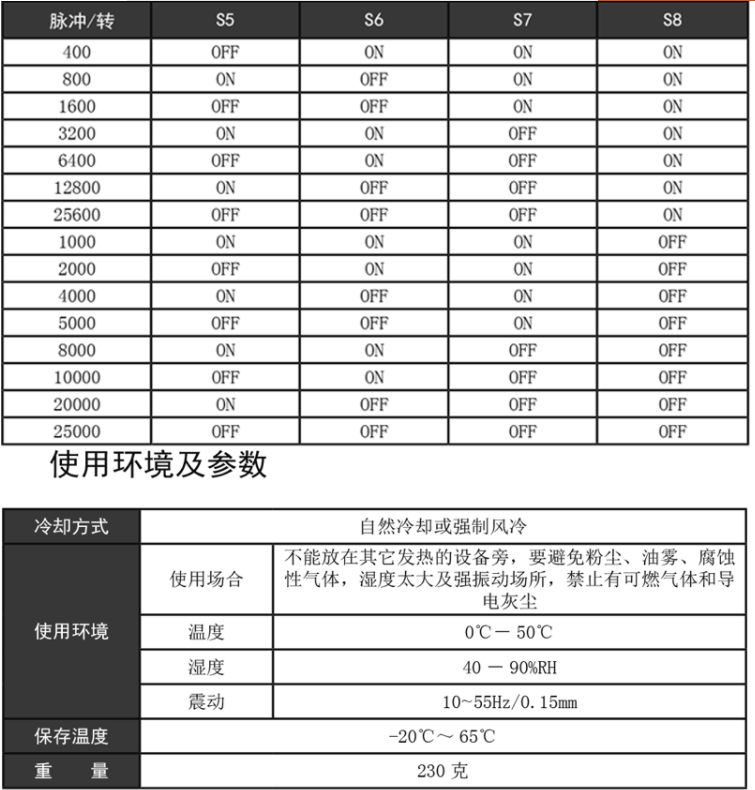

驱动器细分设定、环境及参数、电气指示如下图：

故障诊断如下：

1，状态灯指示

RUN:绿灯，正常工作时亮

ERR:红灯，故障时亮，电机相间短路，过压保护和欠压保护。

2.

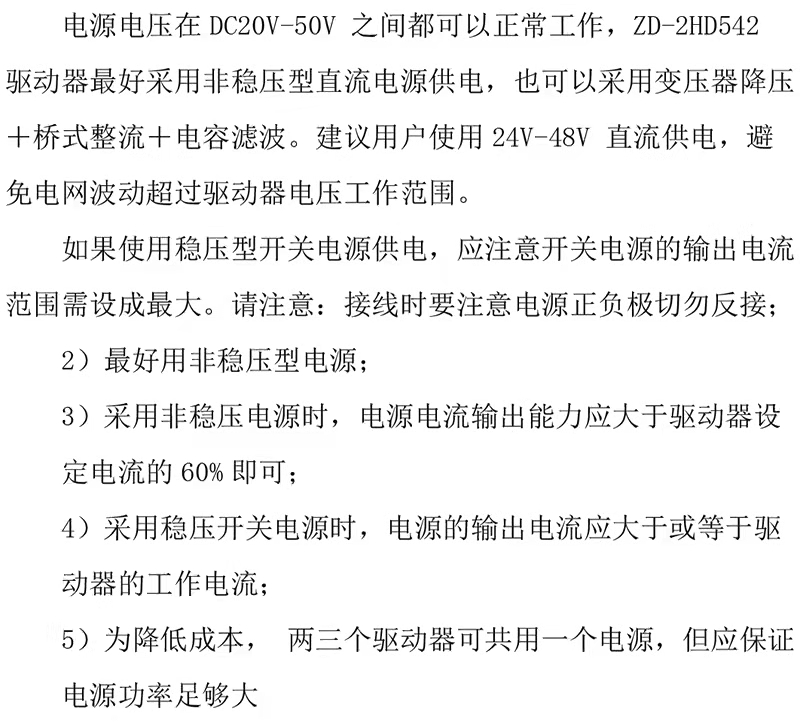

供电电源选择如下:
