三相步进电机驱动器ZD-3HE2254ML单电源输入，电压范围：AC110-230V，家用电即可实现供电，适配电流在5.4A 以下的三相步进电机，定位精度****可达 60000 脉冲 / 转，****反应频率可达 200Kpps，控制信号 5 ～ 24V 兼容，输出步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流的一半（自动半流），可以实现上位机RS-232串口通讯数据传输。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。适配电机如下：

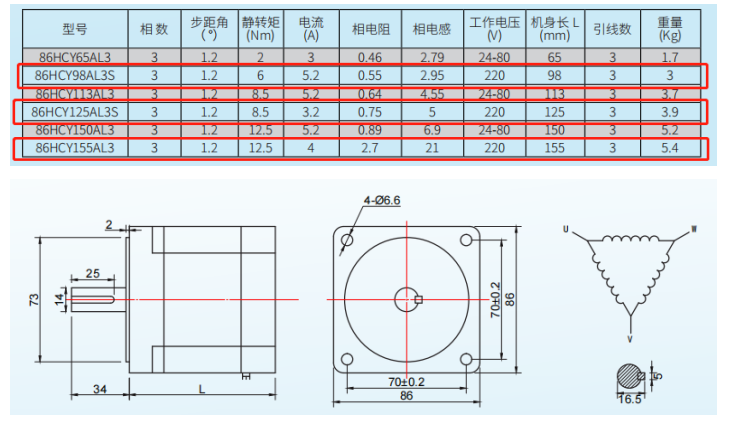

86电机尺寸规格（标红框）：

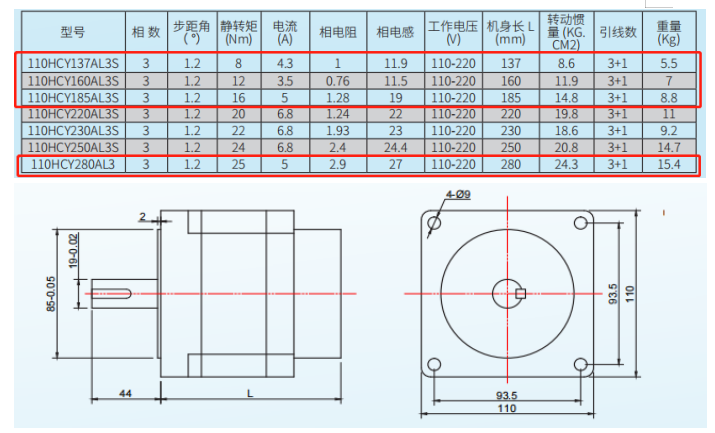

110电机尺寸规格（标红框）：

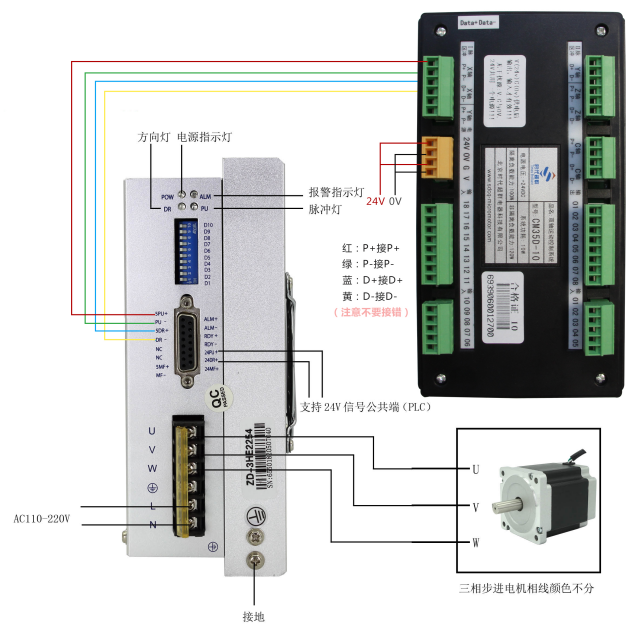

驱动器接线图：

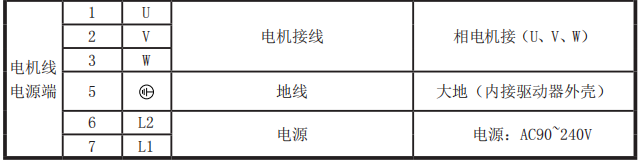

电源接线端口

控制信号端口：

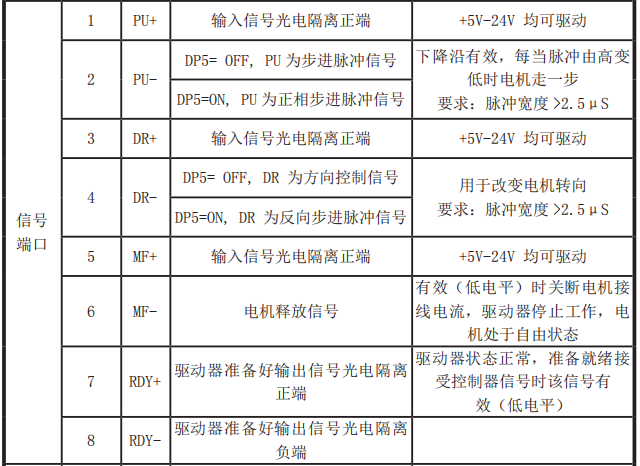

控制信号接口定义

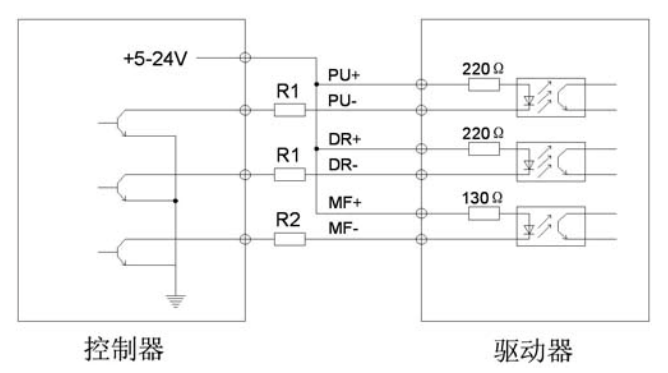

输入信号共阳接法

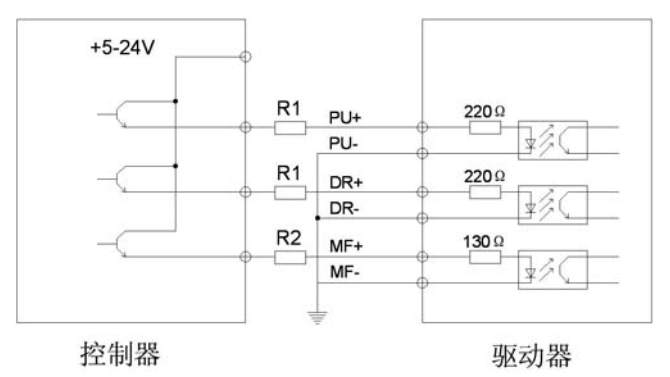

输入信号共阴接法

5-24V信号兼容 无需未接电阻

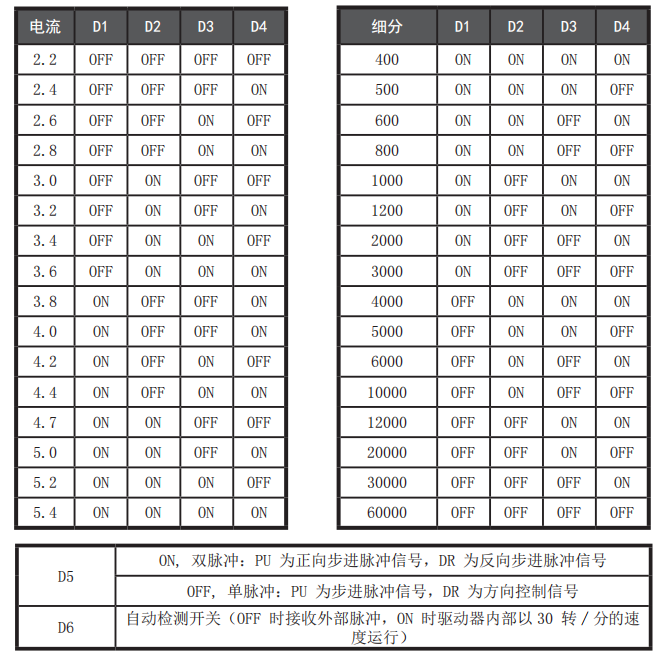

电流、细分及双脉冲设置

RS-232端口:

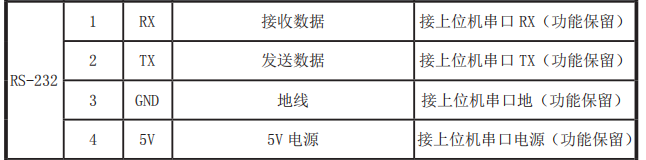

RS232接口定义:

驱动器使用注意事项：

1、输入电压不能超过 AC260V；

2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部参数；

3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。
