2254三相混合式步进电机驱动器注意事项

首先1、 开箱检查

开箱后请按装箱单核对，如发现与装箱单不符请及时和我公司联系。检查驱动器有无机箱变形，部件破损等异常情况，如有异常，请确认不影响使用后再安装，或与我公司联系。

2、 安装

本驱动器应安装在通风良好，防护妥善的电柜内，为保证驱动器散热条件，请按20mm空间间距安装。安装时要避免粉尘和杂物落入驱动器内部。

3、 连接

信号线和电机动力线需采用屏蔽电缆，分别布线，距离越远越好（30cm或更远）。电机动力线和电源线通过电流较大，接线时一定要接牢。

4、 上电前的设置和检查

（1） 必须保证实际工作中的电机相电流等于或小于电机铭牌上的额定相电流值；

（2） 信号线、电机动力线、电源线应正确连接，且连接紧固；

（3） 电源电压需在220VAC -40%～+10%

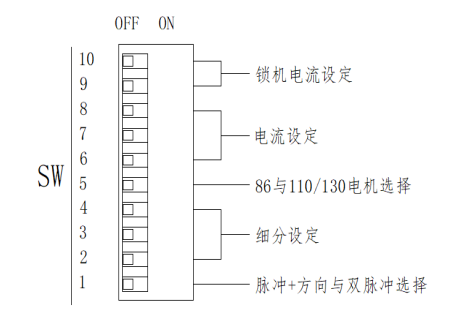

 拨码开关设置

驱动器有二个拨码开关，SW1（1-8位拨码）8位是功能和电流设置开关，SW1（9-10位拨码）用于设置驱动器锁机电流。

      锁机电流设置

  SW1脉冲方式设置SW1设为OFF，为脉冲+方向脉冲方式；SW1设为ON，为双脉冲脉冲方式；

 SW5电机参数设置SW5设为OFF，为110/130电机；SW5设为ON，为86电机
