三相步进电机驱动器ZD-3HE2270A，单相电源输入，电压范围：AC185V-300VC，适配电流在 7.0A 以下，定位精度****可达 60000 步/ 转，****反应频率可达 200KPPS，可设置脉冲控制方式，相位记忆功能（注：输入停止超过 3 秒后，驱动器自动记忆当时电机相位，重新上电或WF 信号由低电平变为高电平时，驱动器自动恢复电机相位），步进脉冲停止超过 1.5S 时，线圈电流自动减到设定电流的一半，即自动半流，该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的设备。适配电机如下：

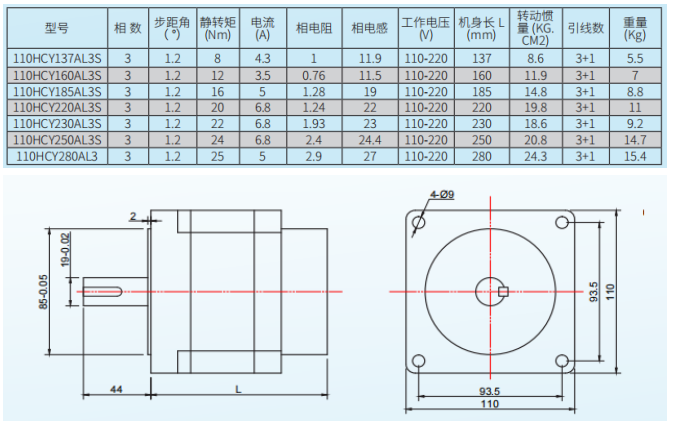

110电机尺寸规格：

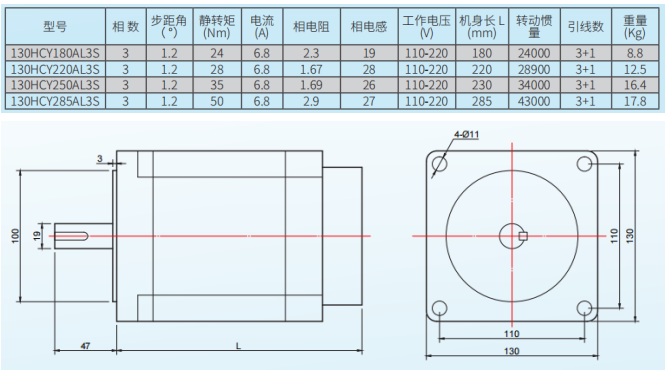

130电机尺寸规格：

驱动器接线图：

驱动器控制端子：

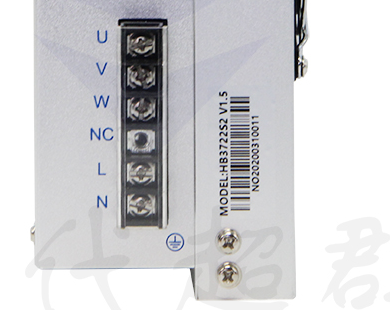

电机、电源端子

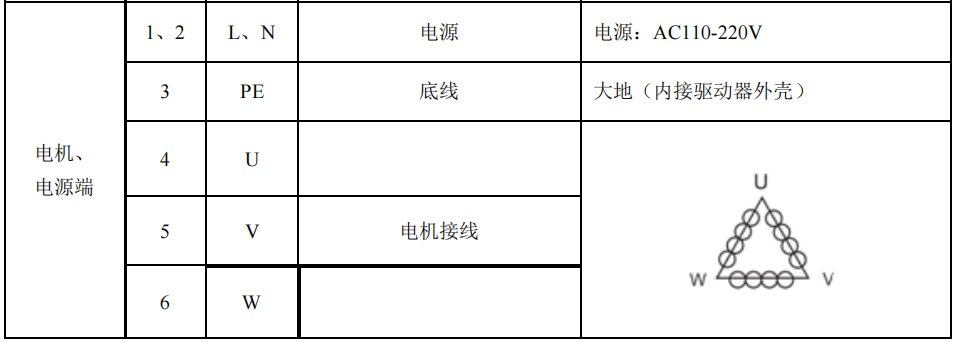

端子说明：

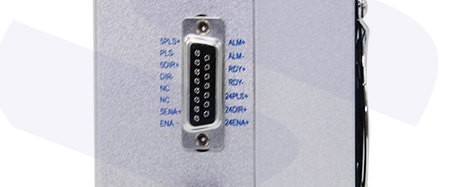

控制信号端子：

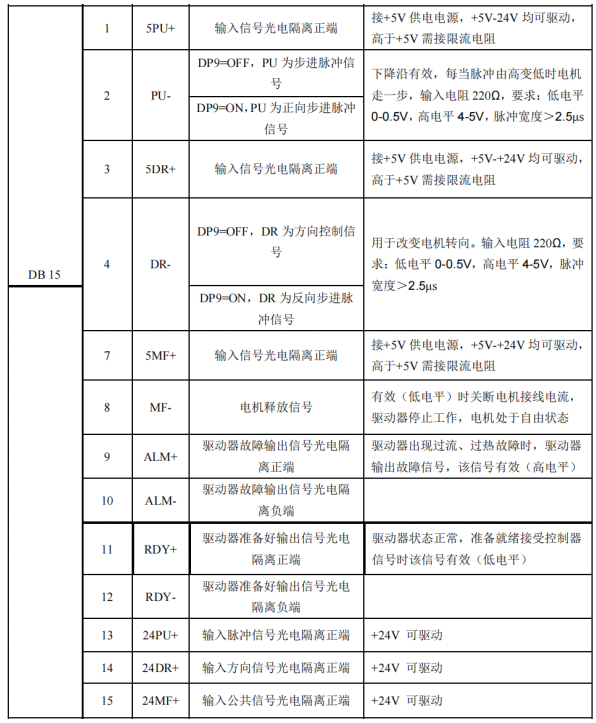

端子说明：

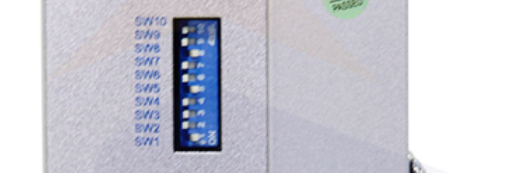

电流、细分端子：

电流设定

驱动器电流由 SW1- SW4拨码端子设定

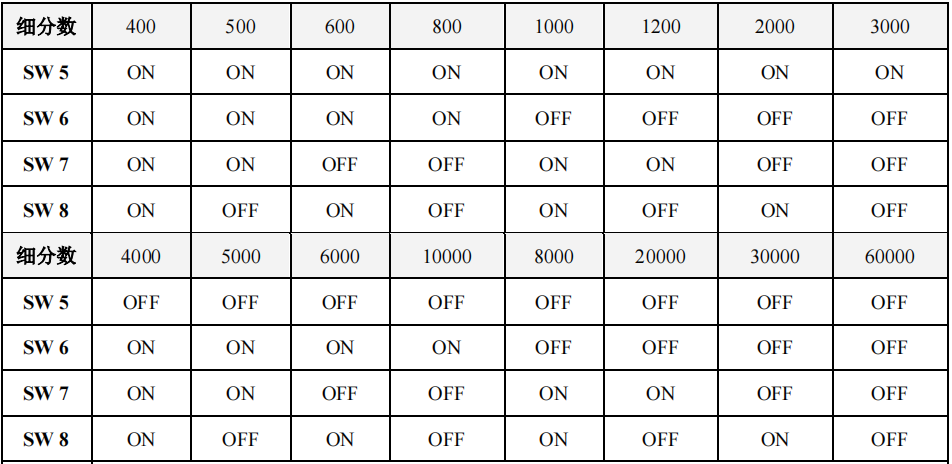

细分设定：

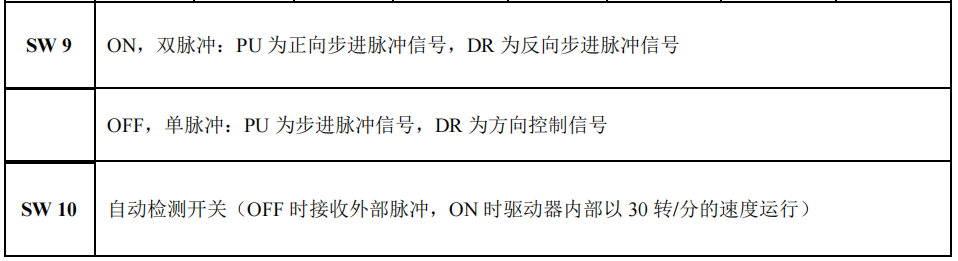

驱动器细分由 SW 5- SW 8 端子设定，共 16 档，SW 9 和 SW 10 为功能设定.附表如:细分数（脉冲/转）

驱动器控制方式设定：

驱动器指示灯：

欠压：红灯与DIR灯同亮

过流：红灯与两绿灯交替亮

无电机：红灯与DIR灯交替亮

过流：红灯常亮

过压：红灯快闪
