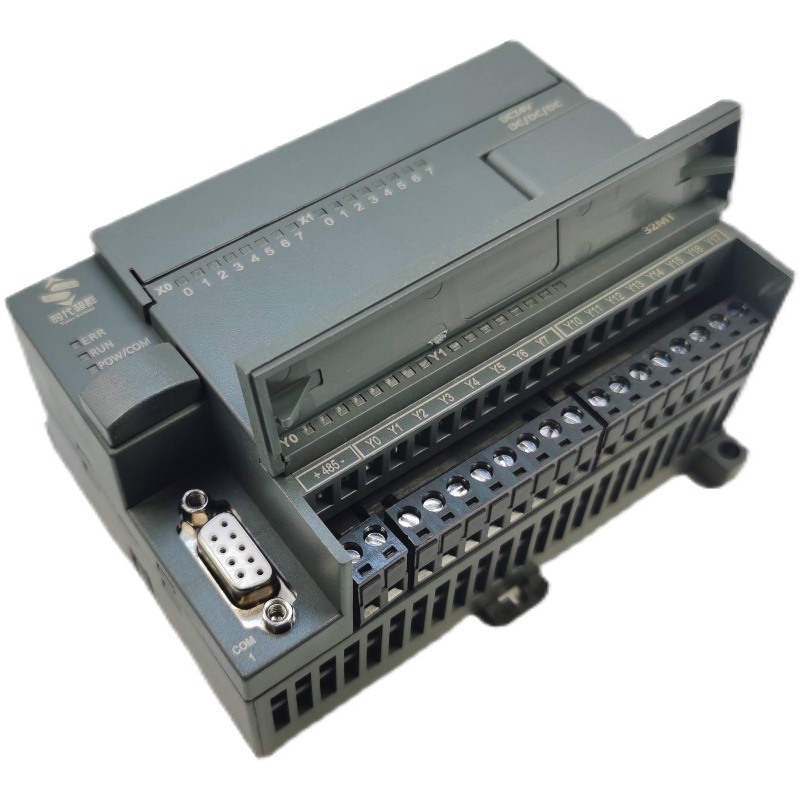

三菱PLC如何进行依据LED指示灯(POWER指示灯、EPROR指示灯、输入指示灯、输出指示灯)的工作状况对PLC毛病原因进行排查。01POWER指示灯

POWER指示灯即电源指示灯，首先给三菱plc基本单元供电，正常的状况下POWER指示灯会亮，不需调整。假如不亮：

(1)就要查看电源接线是否有问题。另一种状况是在该电源上存在驱动传感器时，要行查看有无负载短路或过电流的现象，依据实际状况进行调整。

(2)查看PLC内是否存在其他导电性搅扰物或其它反常状况，然后导致烧坏基本单元内的保险丝，假如是，就要扫除搅扰物和反常状况，再换上相应好的保险丝即可。EPROR指示灯02EPROR指示灯又称犯错指示灯，正常状况下是不亮的。EPROR指示灯毛病指示有：

(1)EPROR指示灯闪耀构成EPROR指示灯闪耀的原因有：

①程序语法错误(如忘记设置定时器或计数器的常数等)。

②有反常噪音、导电性异物混入等原因而引起程序内存的内容变化时。假如三菱plc的运转状况为“STOP”，并且所有的输出变为OFF时，首先要查看程序是否有错，再查看有无导电性异物混入和高强度噪音源。

(2)EPROR指示灯亮EPROR指示灯亮的原因有：

①第一种状况是三菱plc的CPU遭到混入的导电性异物质或受外部反常噪音的搅扰，致使CPU失控或运算周期超越200ms，导致WDT犯错，EPROR指示灯亮。

②查看plc的接地是否符合要求。查看进程假如出现[EPROR]LED灯亮→闪耀的变化，请进行程序查看。

③假如EPROR指示灯是常亮状况，查看程序运算周期是否过长(监视D8012可知最大扫描时间)。

④plc内部发生毛病，请与技术服务商联络。假如plc运转状况处于“STOP”，并且所有输出变为OFF时，能够进行断电复位，若plc康复正常，请查看一下有无反常噪音发生源和导电性异物混入的状况。03输入指示灯输入指示灯常见指示毛病：

(1)输入信号开关是OFF状况，可是电路却是导通的的原因：

①输入开关的额定电流容量过大或因为油侵入等原因，容易发生接触不良。

②当输入开关与LED灯亮用电阻并联时，即便输入开关OFF但并联电路仍导通，仍可对三菱FX系列PLC进行输入。以上原因不光OFF的输入有影响，对ON的输入相同也影响。

(2)输入信号开关是ON状况，可是电路却无法导通的的原因：

①光传感器等输入设备的发光/受光部位受外界搅扰(如杂质、尘埃或者损伤等)，导致灵敏度大幅下降，然后构成不能构成回路的运转状况。

②输入端子上存在不同的外加电压损坏输入回路。如：会构成三菱FX2N系列plc运算周期短的时间内，不能接收到ON和OFF的输入。输出指示灯04输出指示灯指示毛病：负载不能进行ON或OFF。构成的原因：

①过载、负载短路或容量性负载的冲击电流等，引起继电器输出接点粘合。

②接点接触面不好导致接触不良。
