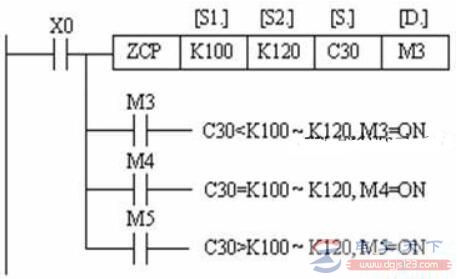

ZCP指令有三个操作数,ZCP指令的运行时,将一个操作数[S.]与两个操作数[S1.]和[S2.]形成的区间比较,且[S1.]不得大于[S2.],结果送到[D.]中
实例:

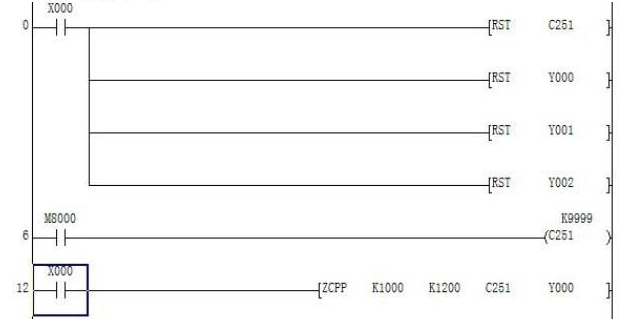

plc的Y0 Y1 Y2分别与变频器的高速、低速、制动端子相连,当按下启动按钮X000时,电机开始送料,同时计数开始(转数)。电机高速运行,若计数器的设定值为1000、1200,则当计数器K值满足1000<K<1200时,电机低速运行;当计数器K值满足K>1200时,电机制动。剪刀动作开始。
