上图为客户定做时代超群110系列直流无刷电机110BL257S150-415TK5，电机功率1.5KW，扭矩9.55NM，转速1500转，电压48V，具体参数见下表：

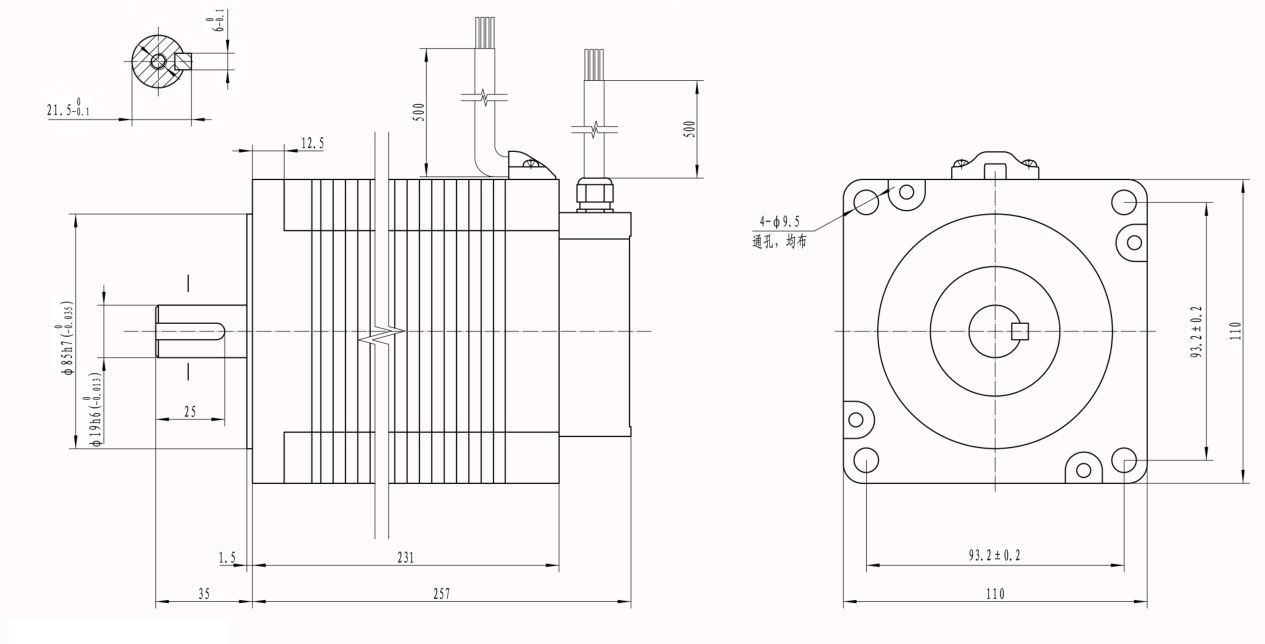

产品尺寸图如下：
线序定义如下
配套的驱动器 ZM-6650A直流无刷电机驱动器是我公司推出的，针对中功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在50A以下，电源电压在DC32V~60V以内（面板标称DC36V~60V）的任意一款低压正弦波有霍尔三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
这个套装如何PWM调速使用呢？ 端口定义如下
首先要接好电机线和霍尔线，电源供电48V
其次，把COM和EN短接，默认出厂是直接短接的，这个是控制电机启动的
最后，将PWM信号正端接PWM端口，负端接COM，通过设定频率100Hz~1KHz幅值+5V的PWM信号，改变PWM占空比0~****，实现调速。(PWM与VSP优先级：转速高的优先)
