420驱动器产品介绍

  产品概述DSP控制的数字式两相混合式步进电机驱动器，适配相电流在2.0A以下、外径20，35，39，42的四线，六线，八线两相混合式步进电机。可设置128内各种细分以及2.0A内各种电流，内部增加电机专用控制算法，能够针对不同电机采用相应运行参数，使电机运行非常平稳，震动以及噪声极小。内置过热，过流，过压检测，保护驱动器稳定运行。

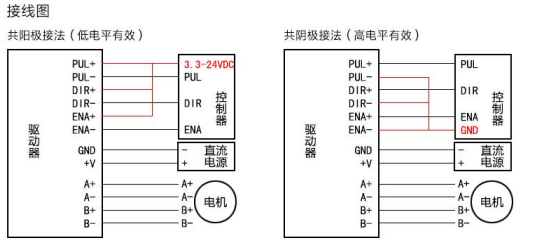

 控制信号接线图

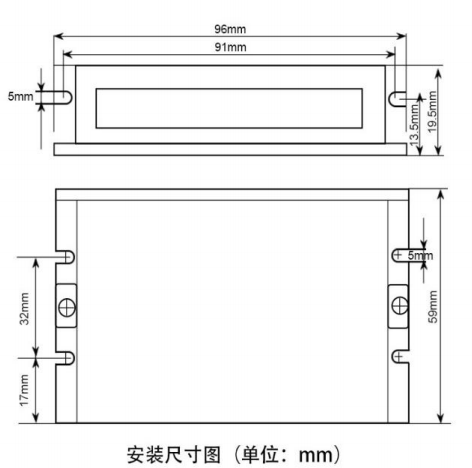

 外形安装尺寸

驱动器采用七位拨码开关设定动态电流，细分精度，详细描述如下：

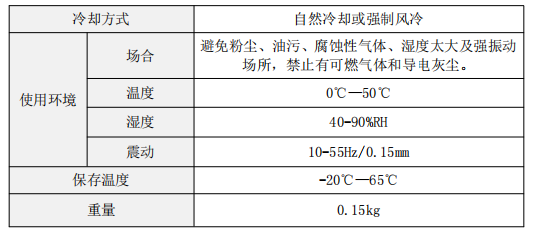

使用环境及参数
