ZDM-860AJ驱动器的参数说明

ZDM-2HA860AJ新一代数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克 服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电 机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低 设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具有与 交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系 列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流 伺服系统具有极高的成本优势。 本驱动器适合于各种中小型自动化设备和仪器，例如：木工雕刻机、线束 加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要 求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

技术特点

u 采用飞思卡尔全新 32 位电机专用控制芯片；

u 采用先进的矢量型闭环控制技术，电机运行更平稳、精度更高；

u 精确的位置及速度控制，满足苛刻的应用要求；

u 根据负载情况采用变流控制技术，降低电机发热；

u 具有高动态响应能力，缩短电机加减速时间；

u 通过串口外接手编盒调节系统参数，操作方便简单；

u 静态电流和动态电流可以任意设置（0～8.2A 范围内）；

u 可适配驱动(57/60)、86 系列混合式闭环步进电机；

u 光电隔离信号输入/输出；

u 脉冲响应频率 200KHz；

u 提供 15 档通用细分选择；

u 提供与各种脉冲源相匹配的电子齿轮（任意细分值）；

u 具有过流、过热、过压和跟踪误差超差等保护；

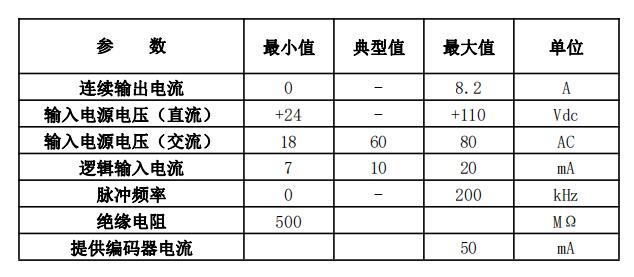

电气指标

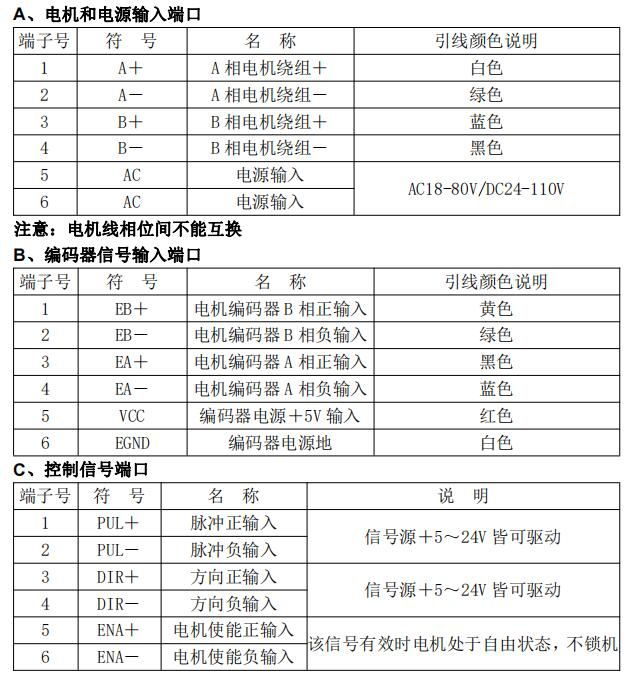

驱动器端口介绍

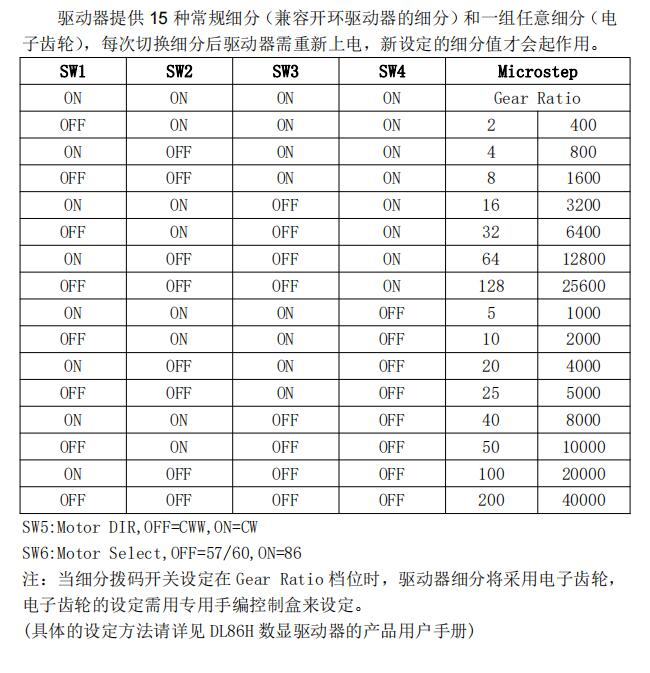

细分设定

机械安装尺寸图（单位 mm）
