SFTR位右移指令

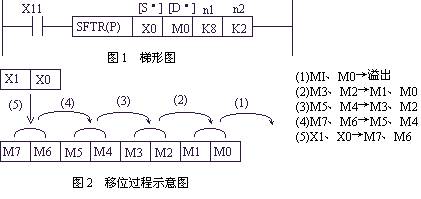

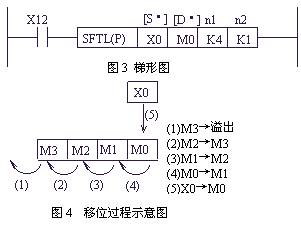

 SFTR（位右移）指令，其指令代码为FNC34，SFTL（位左移）指令，其指令代码为FNC35，它们的源操作数和目标操作数均为X、Y、M、S， 操作元件n1指定目标操作元件[D·]的长度，操作元件n2指定移位位数和源操作元件[S·]的长度。n2≤n1≤1024,其功能是对于n1位（移动寄存器的长度）的位元件进行n2位的右移或左移。指令执行的是n2位的移位。在图1中，当X11由OFF变为ON时，执行如图2所示的右移过程。在图3中，当X12由OFF变为ON时，执行如图4所示的左移过程。
