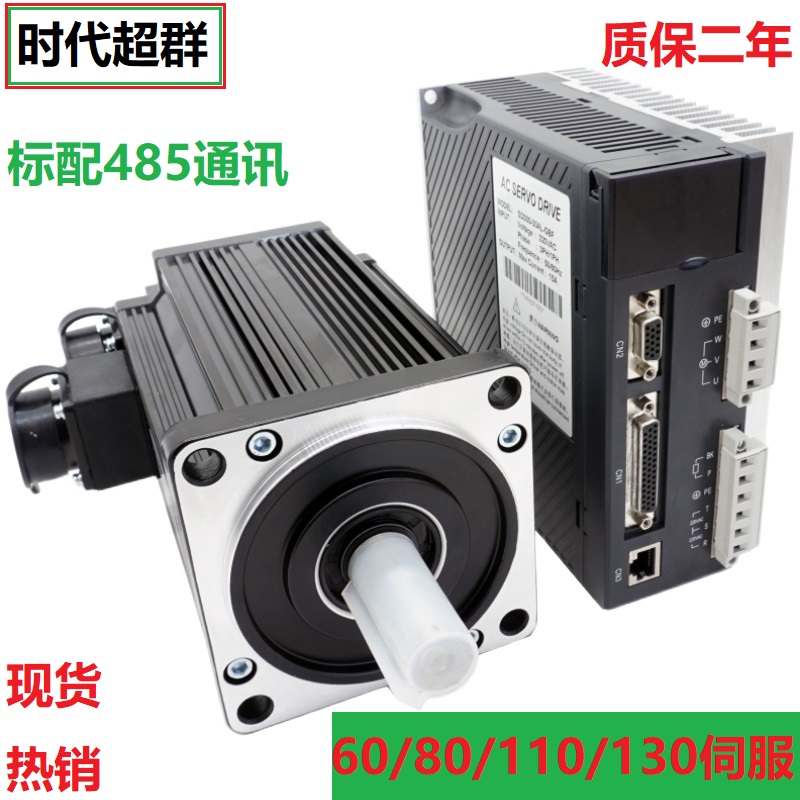

SD300系列伺服电机驱动器接线注意事项
SD300系列伺服电机驱动器接线注意事项

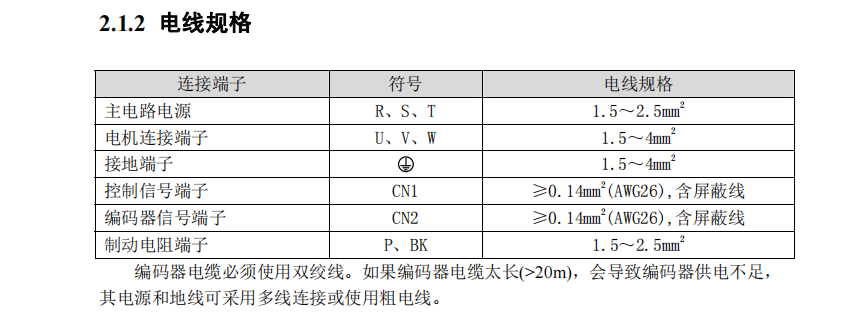

             1 接线材料依照电线规格使用。

             2 电缆长度，指令电缆3m以内，编码器电缆20m以内。

             3 检查R、S、T的电源和接线是否正确，220V伺服请勿接到380V电源上。

             4 电机输出U、V、W端子相序，必须和驱动器相应端子一一对应，接错电机可能不转或飞车。不能用调换三相端子的方法来使电机反转，这一点与异步电动机完全不同。

             5 必须可靠接地，而且单点接地。

             6 装在输出信号的继电器，其吸收用的二极管的方向要连接正确，否则会造成故障无法输出信号。

             7 为了防止噪声造成的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置。

             8 请将动力线(电源线、电机线等的强电回路)与信号线相距30cm以上来配线，不要放置在同一配线管内。

             9 请安装非熔断型断路器使驱动器故障时能及时切断外部电源。
