目前，PLC在工业生产和自动化控制中是使用率非常高的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在生产和控制中普及使用。
一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。PLC输出电源端口一般为DC24V，是PLC自带的电源输出。PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。下面我们重点来分析一下PLC的输入端，输出端常见的接线类型。如按钮、行程开关、转换开关、接近开关、拨码开关等等。举个简单的例子更加容易说清楚：

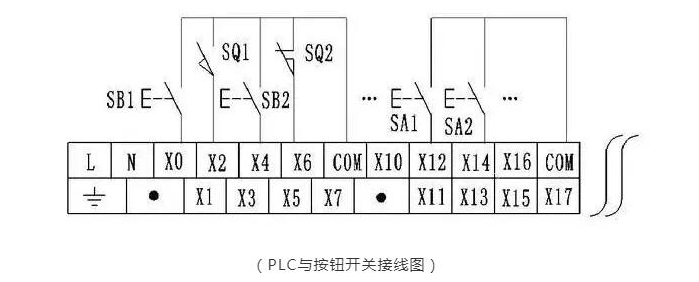

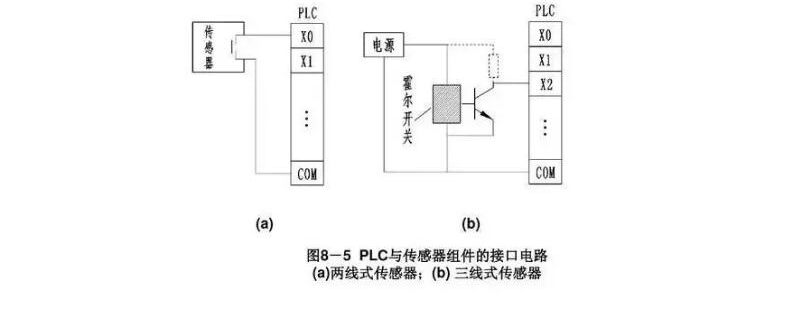

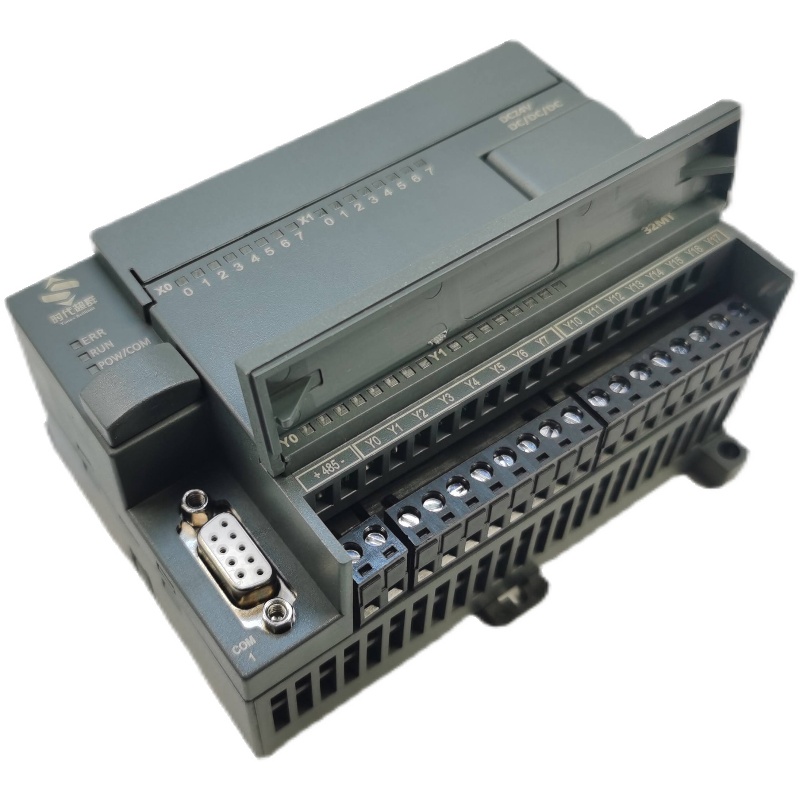

按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。如图所示：
二、输出端口接线

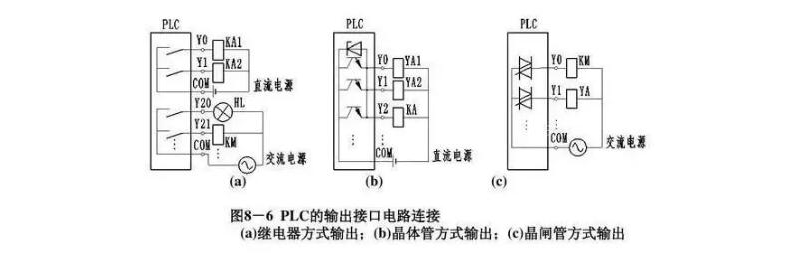

PLC的输出方式不同，输出模块所接的外部负载也各不相同。继电器输出可以接交流负载或直流负载；晶体管输出仅能接直流负载；晶闸管输出仅能接交流负载。三、PLC接线过程中的三点常识
三、PLC接线过程中的三点常识

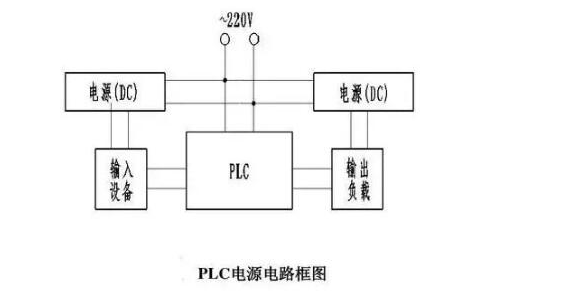

1、PLC电源电路 PLC控制系统的电源除了交流电源外，还包括PLC直流电源。一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，****采取独立的直流电源供电。 大部分的PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。
2、PLC输入口和输出口的电流定额
PLC自带的输入口电源一般为DC24V，输入口每一个点的电流定额在5mA-7mA之间，这个电流是输入口短接时产生的最大电流，当输入口有一定的负载时，其流过的电流会相应减少。PLC输入信号传递所需的最小电流一般为2mA，为了保证最小的有效信号输入电流，输入端口所接设备的总阻抗一般要小于2K欧。也就是说当输入端口的传感器功率较大时候，需要接单独的外部电源。3、PLC输出端口一般所能通过的最大电流随PLC机型的不同而不同，大部分在1A~2A之间，当负载的电流大于PLC的端口额定电流的最大值时，一般需要增加中间继电器才能连接外部接触器或者是其他设备
