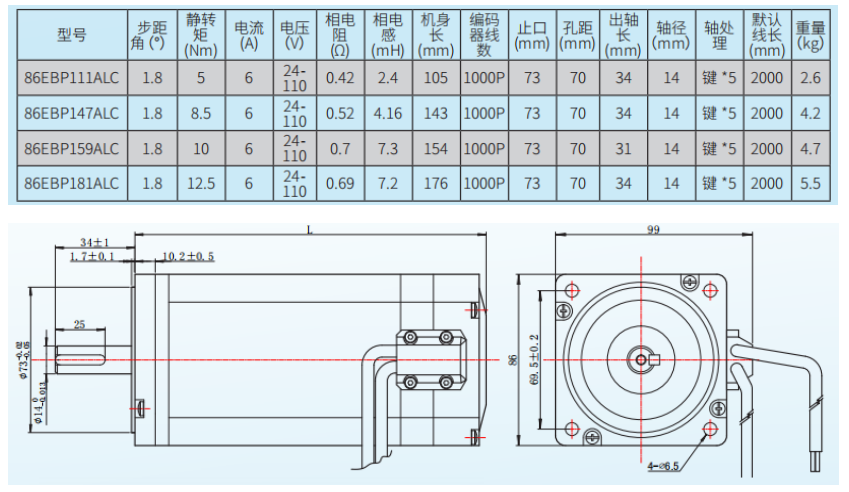

86低压闭环驱动器ZDM-860WL-X电压输入范围:24~70VAC/18-100VDC,峰值电流6A,细分范围200~51200ppr,信号电平5~24V兼容,脉冲响应频率200KHz,无需复杂的参数调节,上电自动匹配电机,具有过压、过流、跟踪误差超差等保护功能。适配电机如下图: 60电机尺寸规格:

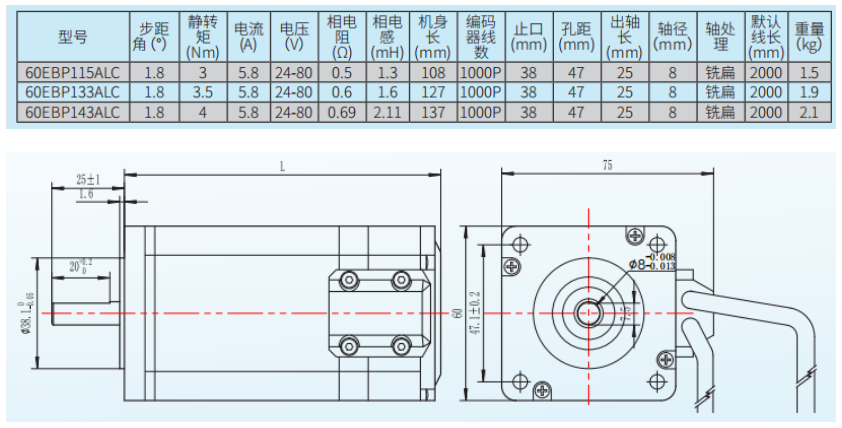

86电机尺寸规格

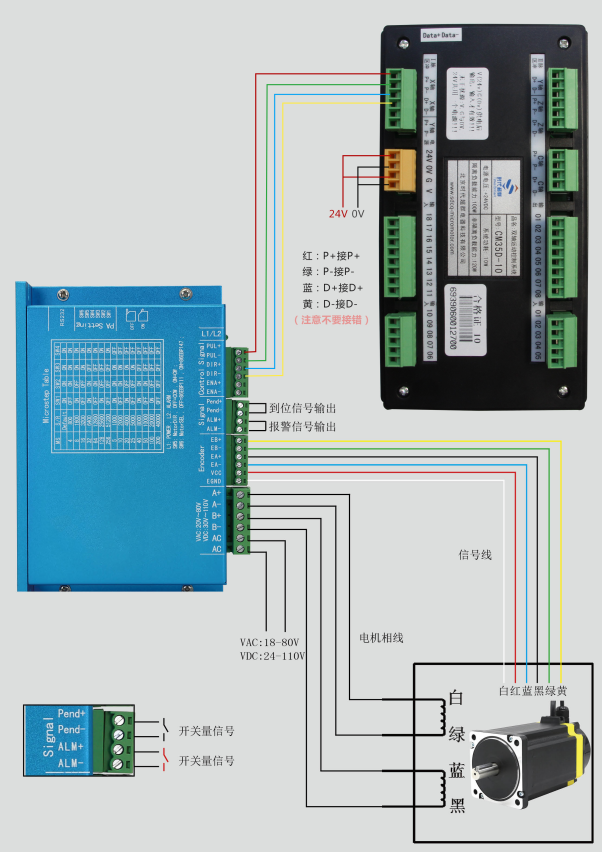

驱动器接线图:
驱动器接口

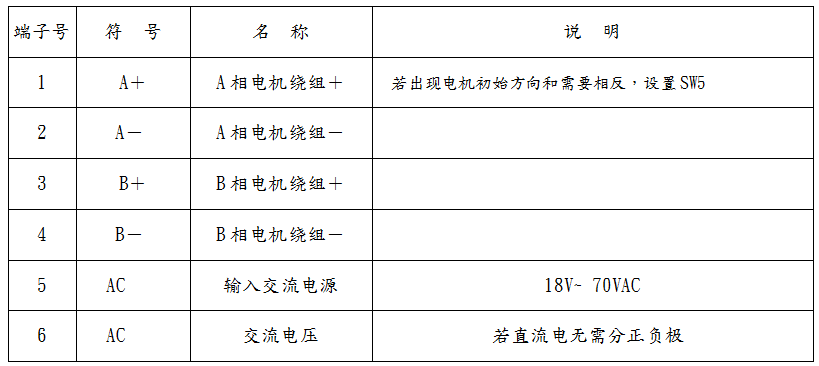

电机和电源输入端口

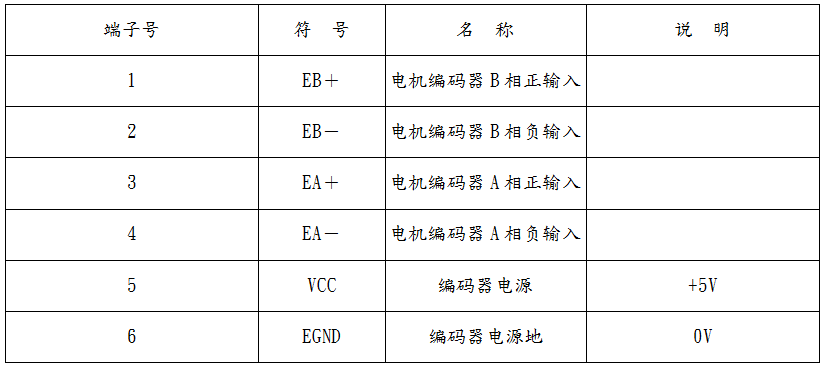

编码器信号输入端口
端口说明

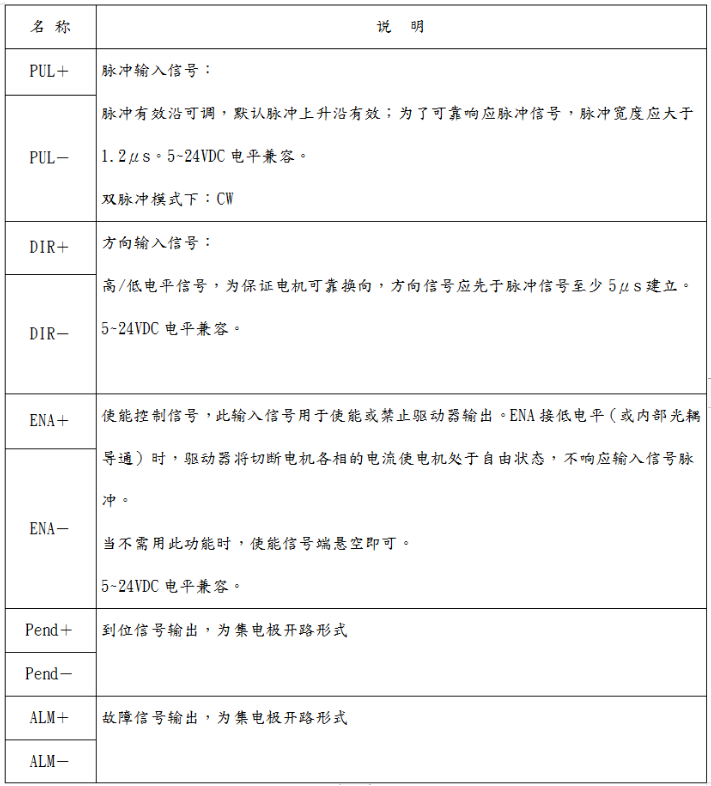

控制信号端口
端口说明
输出信号

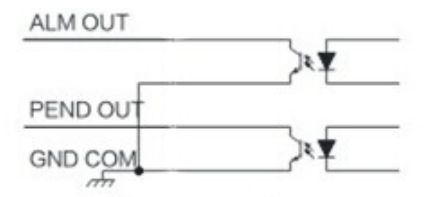

PEND 和 ALM 信号和使能作用类似,接收信号,控制电机启停,将接收到的信号反馈给控制器或者PLC。 报警到位输出接线示意图
拨码设定

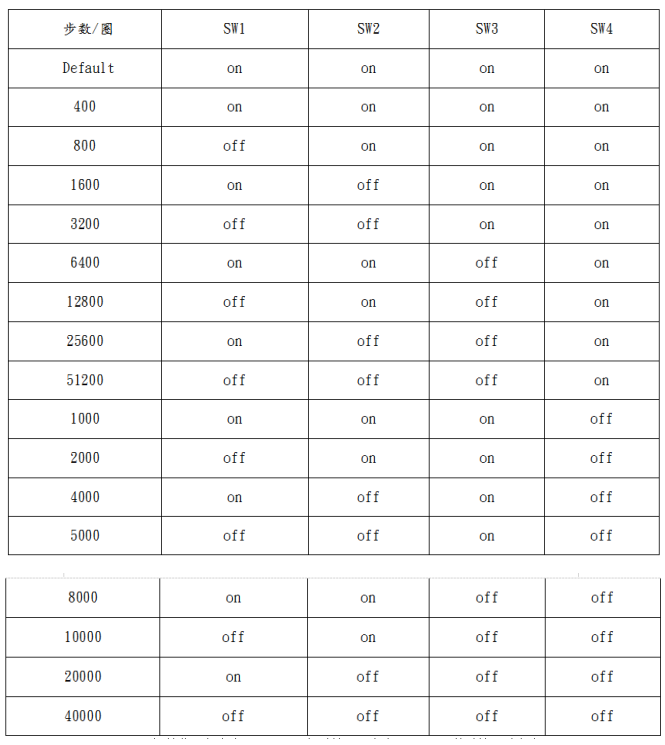

细分设定(SW1-SW4)  SW5:Motor DIR初始化运行方向,,off=CC顺时针(正方向),on=CW逆时针(反方向) SW6:off;标准模式 on;启动加速辅助(不适用于圆弧插补信号)

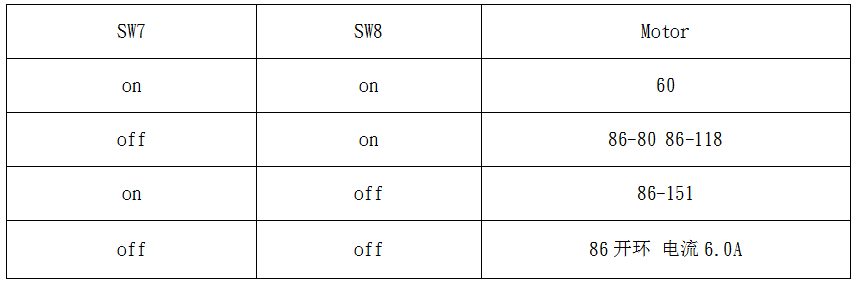

电机设置
适配电源

|
