产品特点

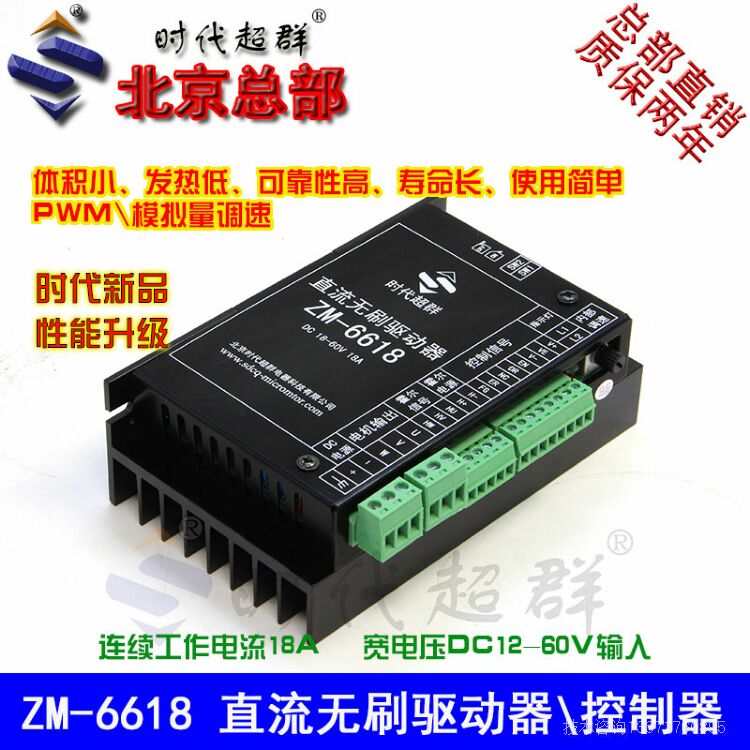

 高集成度高可靠性无刷直流(BLDC)电机控制器
 三相全桥，PWM 方波驱动控制
 过流保护措施，过载时立即关断输出及时保护电机
 纯硬件设计，高速度，高抗干扰能力
 宽幅电压兼容 DC12-60V
 低发热，大功率

主要功能
 欠电压( ≤ 12V )、过压 60V
 堵转 3 秒自动关断输出
 霍尔错误保护
 输出 18A，过流关断输出

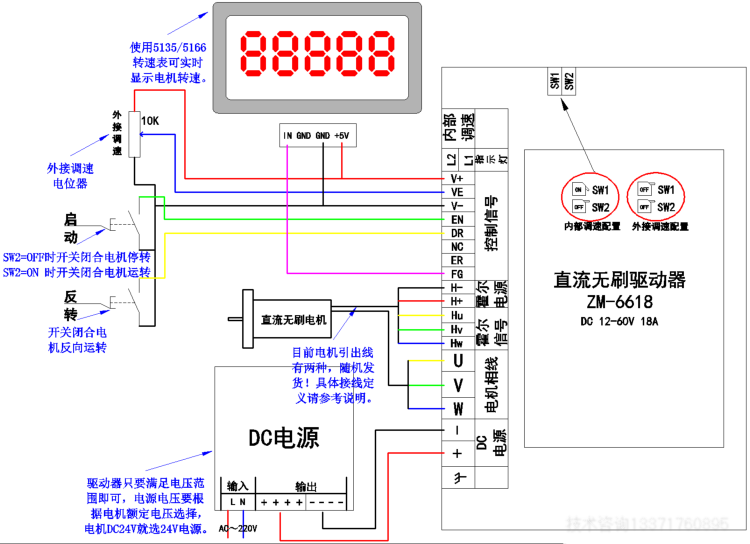

 支持内置电位器、外接电位器、模拟电压和 PWM 调速
 带有使能、平滑切换方向、报警输出、速度反馈功能，
灵活配合常开、常闭控制系统
 具有缓启动功能，避免电流过冲，有效保护电机
 缓启动时间多档定制（0S、1S、3S、10S）默认 1S

产品工作条件
范围电机将没有任何转速变化。
项目 最小 额定 **** 单位
环境温度 -20 - 60 ℃
输入电压 (DC) 15 - 60 V
输出电流 - 18 18 A
适用电机转速 0 - 20000 rpm
霍尔信号电压 4.5 5 5.5 V
霍尔驱动电流 - 10 - mA
外接调速电位器 1K 10K 200K Ω
模拟调速电压 (Ve) 0 5 24 V
PWM 调速 信号幅值 4.5 5 24 V
PWM 调速信号占空比 0 - 100 %
控制接口电压
H H H H 4.5 5 24 V
L L L L 0 0 0.5 V
控制接口 识别内阻 0 100 2k Ω

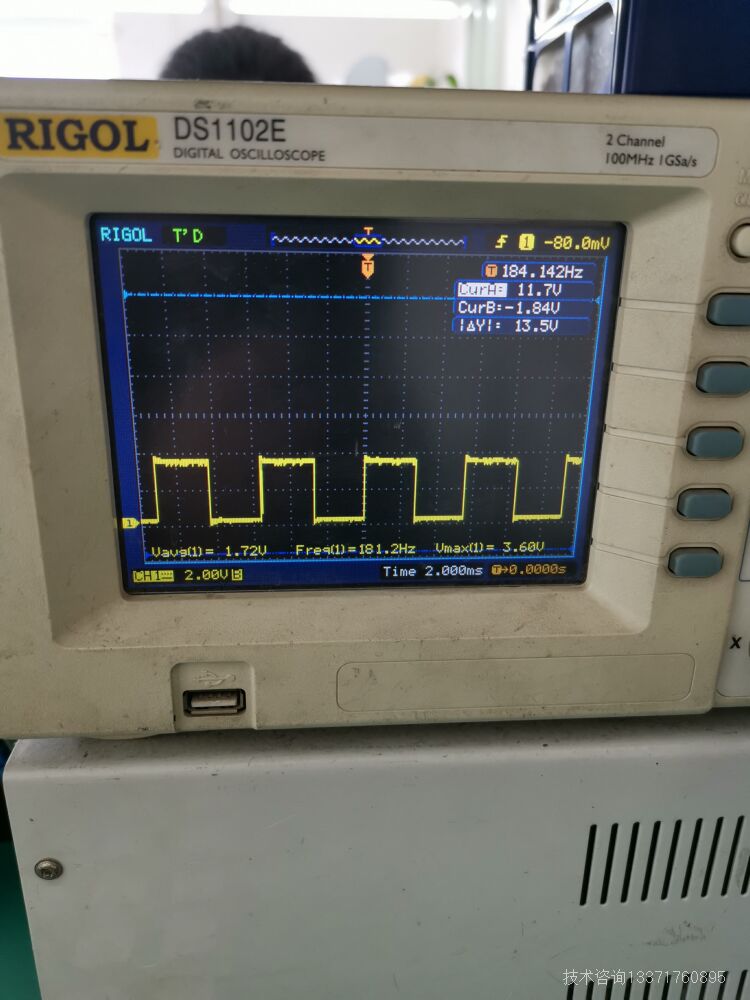

霍尔波形
