DY-2S控制器介绍

DKC-Y110 是由我公司奕标科技自主开发的****一款中文可编程单轴控制器，采用进口 工业级高性能 CPU 芯片，使得控制器可靠性高，控制进度高，电机运行平稳，噪音小。该 控制器本着使用******明了的命令实现最实用的功能，可以实现各种复杂定位功能和非定 位功能。同时该控制器的界面为最终的用户界面，简洁，专业，操作方便等特点。

1 宽电压输入：DC6-32V

2 多重保护功能：有反接保护，过压保护，过流保护

3 指令特点：****化的 10 条指令 （好记易学可实现各种复杂动作）

4 加减速：1-100 级加减速设置，使得电机启动更加平稳快速，停止更加精准

5 输出频率： 1HZ-50000Hz 能适合各种对超低频，高频的应用场合

6 输出：4 路输出都具有 1A 的负载能力可以直接接继电器等

7 输入：4 路输入都具有任意定义为启动，停止，复位或者是任意的程序中断入口

8 密码保护：有密码保护功能，（保护程序不会被随意更改，和程序的知识产权）

9 其他：有单双脉冲输出，上电自动回零，上电自动运行等等。

10 单位：有毫米，圈，脉冲 三种单位模式可以选择

11 外形尺寸：72*72*105MM 嵌入式安装。安装开孔要求 68*68MM

使用方法

（1）四个箭头键，分别为上下左右选择、 位移、加减 开关 功能键。

（2）“菜单”在任何时候按下该键可以直接进 入控制器的主菜单页面，选择进入相应的运行模式，

（3）“确定”该键顾名思义为选择某个选项，修 改某个参数后确认键

（4）“复位”该键为复合键，在自动运行模式下  为程序复位的功能。在手动运行模式下为 机械复 图 1：前面板图 位的功能（即电机回到初始位置不需要限位开关）。在程序编辑模式，为删除一行的功能

（5）“运行停止”该键也为复合键，在自动运行模式下为启动和暂停功能， 在编程模式下为插入一行的功能

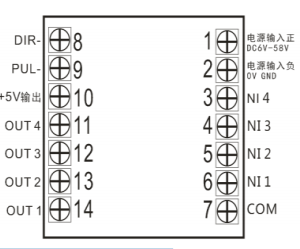

(1)接线桩子①②为电源输入正负输入端 输入电压为直流 6V 至 32V 之间都可以

(2)接线桩子③④⑤⑥为通用输入端 NI1，NI2，NI3，NI4，能承受**** 24V 的电压，特别注意是的在设置为 上电回原点时 NI1 固定为原点输入位。

(3)接线桩子⑦为公共端 COM 与电源 负极连接。

(4)接线桩子⑧⑨⑩为与驱动器连接端子，⑨PUL-，⑧DIR- 与驱动的对应连接 ⑩(+5V 输出)这与驱动器的 PUL+,DIR+连接。

(5)接线桩子⑪⑫⑬⑭为通用输出端 OUT4，OUT3，OUT2，OUT1。这有**** 24V1A 的带负载能力，可以直接连接 24V 继电器，电磁阀
