DM35控制器的讲解(SGQ)
2022年3月27日

DM35控制器的讲解

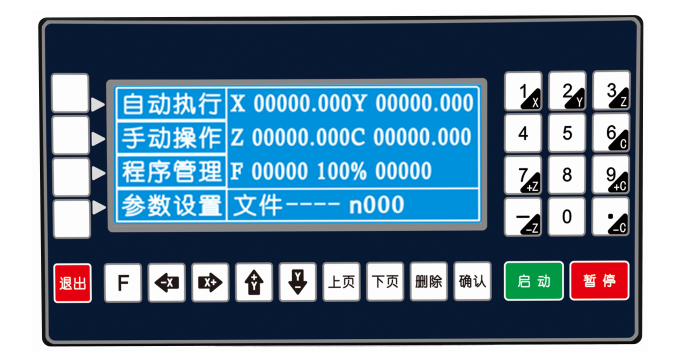

如上图是我们的一个控制面板

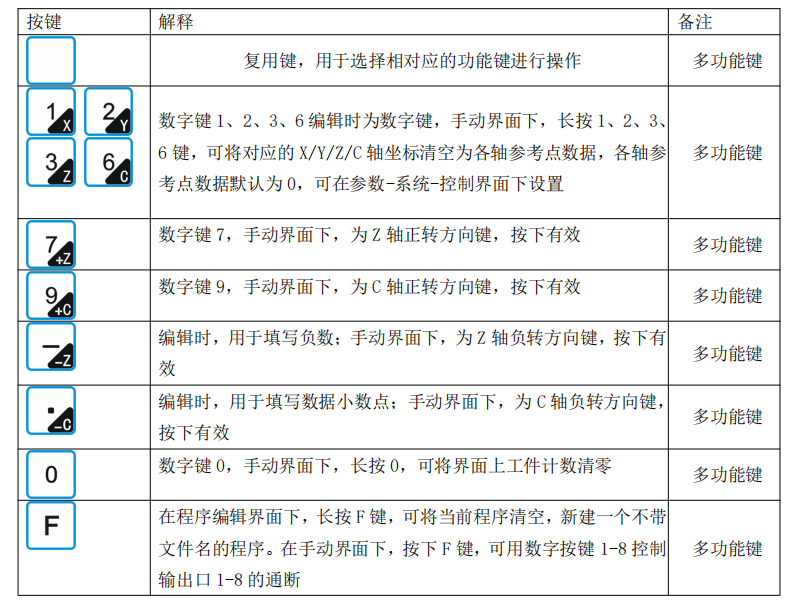

1按键定义

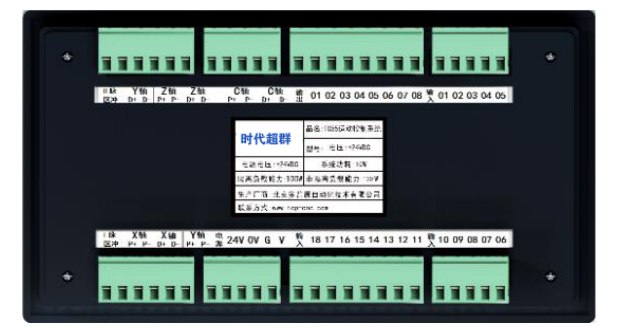

控制器背面如图所示


2接口定义

系统与外部的连接,通过控制器背面端子实现

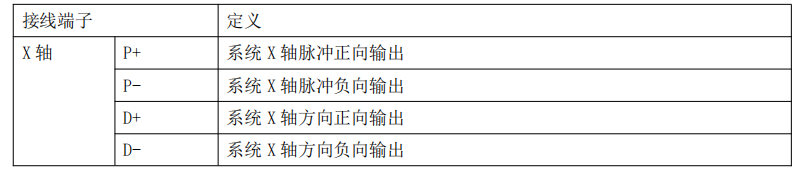

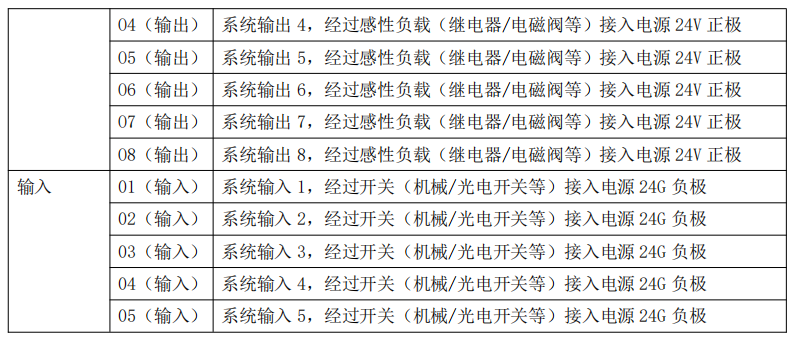

(I区)

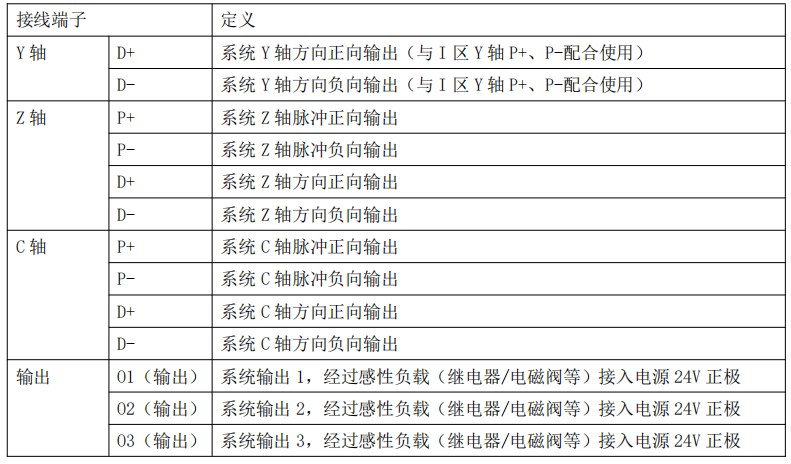

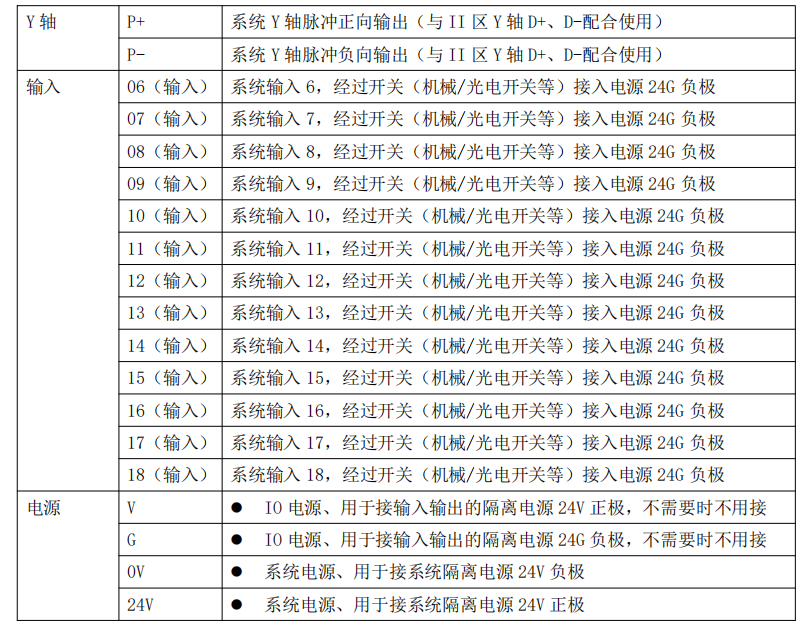

(II区)

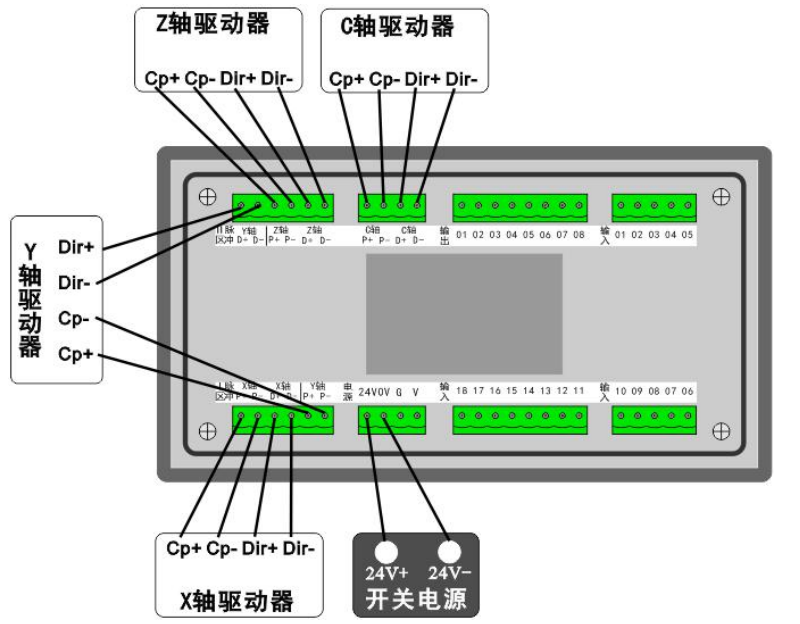

3接线示意图


4电机连接

D+ D-分别接驱动器的Dir+ Dir- P+ P-接驱动器的Pul+ Pul-端




5系统电气连接说明

(注:系统供电与输入输出部分供电建议采用隔离不共地的开关电源

24V供电电源的24v+ GND端分别接控制器24v 0v端子

如果需要接输入和输出,则24v供电电源的24v GND端分别接控制器的V G 端子


24v电源不能与大地 机壳等短接 当距离较大时应适用较粗的电气连接线


电器柜中配线,应注意强电 弱电分离 避免强电弱电混在一起,且尽量减少交叉,注意电磁干扰对系统的影响

系统接地线应采用较粗的铜线,一般应大于4平方毫米,并尽量缩短与接地端的距离

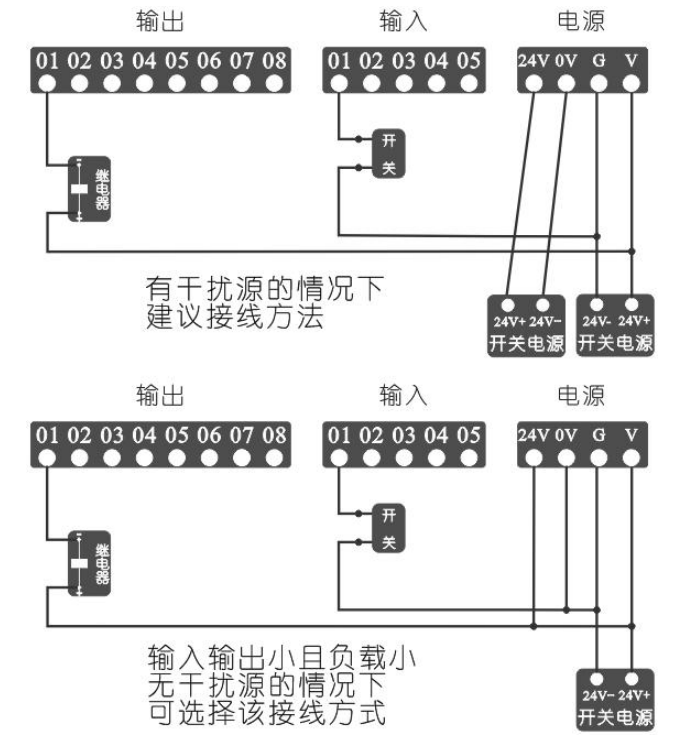

脉冲口及输入输出口接线示意图

共两种接线方式如下



CM35D系列控制器面板的一个说明到此结束.
