三相高压闭环驱动器ZDM-3HE2280,单相电源供电，输入电压180~250VAC，峰值电流7.0A,细分数可达51200步/圈，****脉冲频率可达200K,六位数码管显示,可方便设置参数和监视电机运行状态,可以兼容1000线和 2500线编码器 ，具有缺相保护、过流保护、过压保护和超差保护等功能，适合各种力矩要求较大的自动化设备和仪器，例如：雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。适配电机如下：

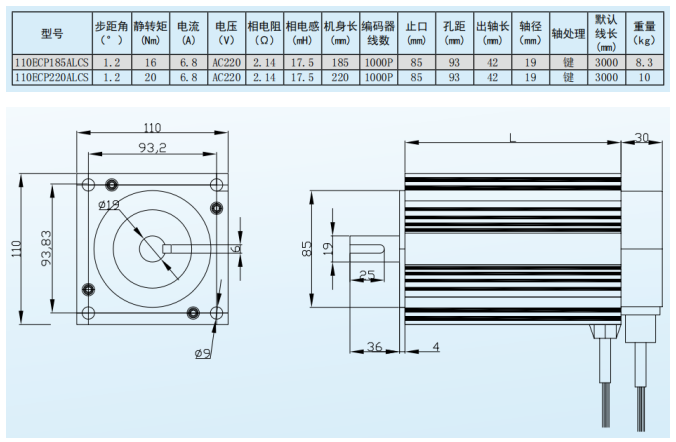

110电机尺寸规格：

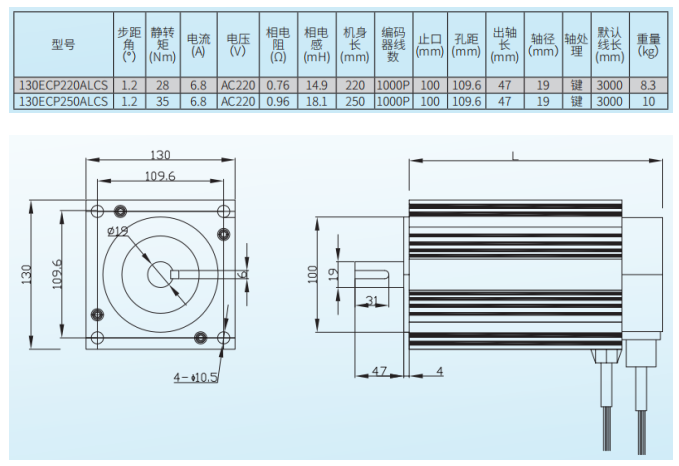

130电机尺寸规格：

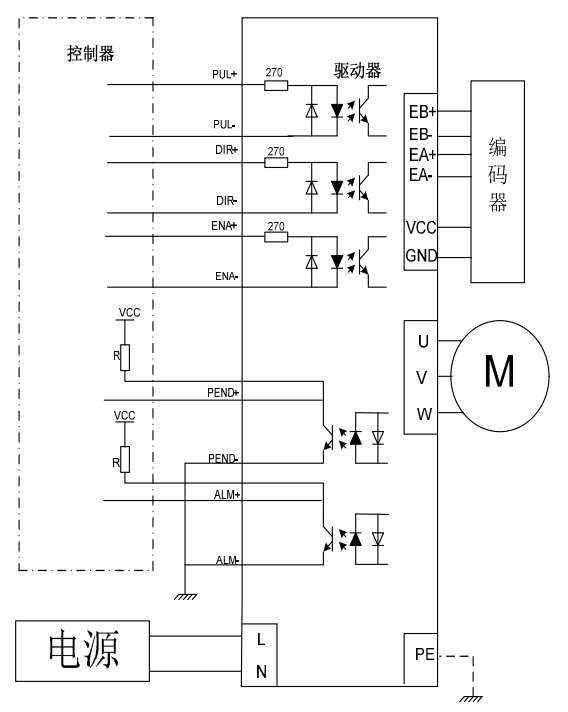

驱动器接线图：

注意：电阻 R 接在控制信号端，阻值为 3-5K

设计安装尺寸时，需考虑接线端子大小和通风散热。

（1）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为90℃以内；

（2）安装驱动器时请采用直立侧面安装，使散热器表面形成较强的空气对流；必要时靠近驱动器处安装风扇，强制散热，保证驱动器在

可靠工作温度范围内工作。

驱动器接口

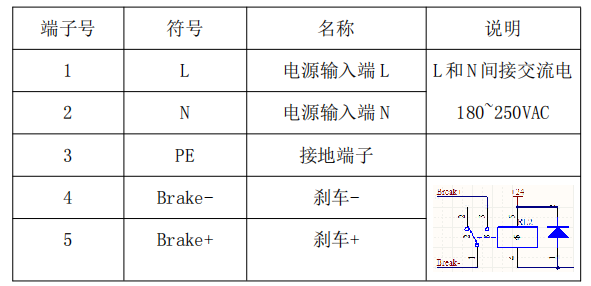

功率端子接口 1

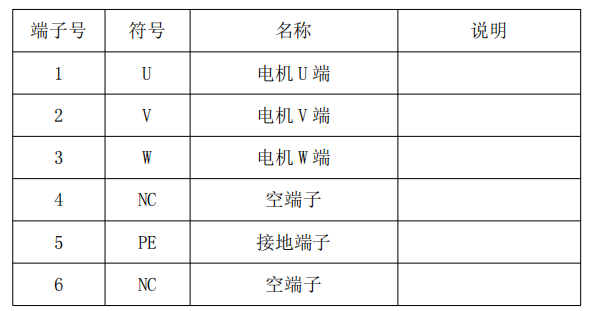

功率端子接口 2

控制信号端口（44 针 DB 头）

端口说明

控制信号接口电路图

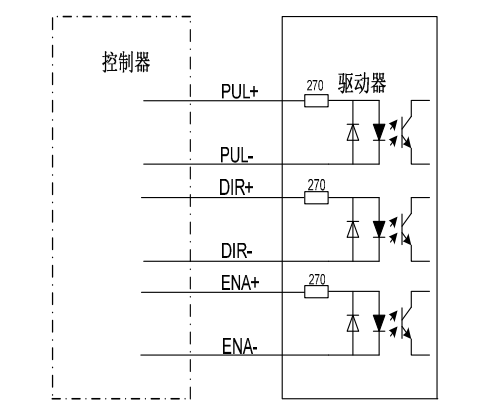

差分信号接法

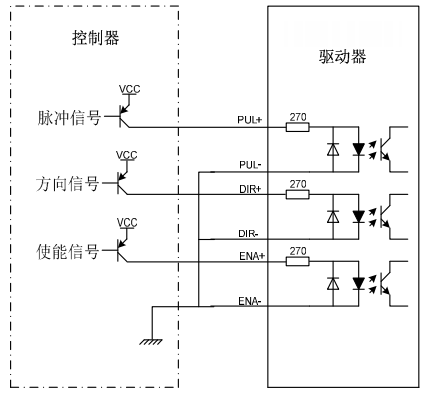

共阳极接法

共阴极接法

注意：控制信号电平可以兼容 5V 和 24V ，无需外接电阻

控制信号模式设置

单双脉冲选择：通过驱动器的前面板或 HISU 按键板来设置单双脉冲。

编码器端口

编码器接线是15针延长线和电机编码器线，该延长线直接连接电机和驱动器，无需客户接线。

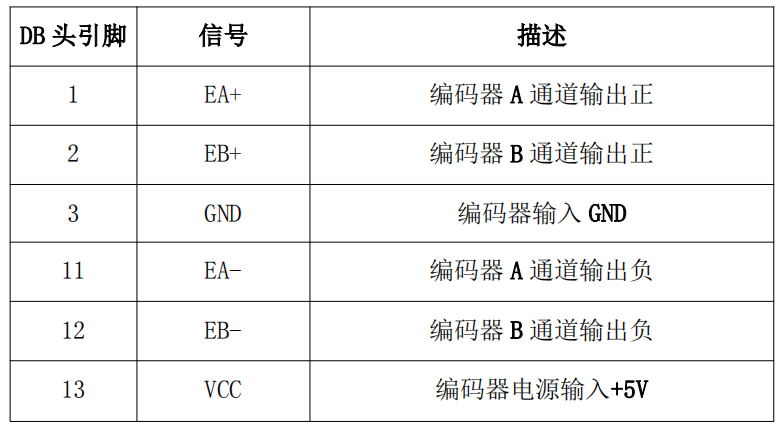

编码器接口定义
