步进电机驱动器DM542-LS直流电源供电，电压范围20-50VDC，峰值电流4.2A,细分可达25000步/圈（即细分125），5-24V信号兼容，无需外接电阻，具有过热、过流、欠压锁定、输入电压防反接保护等功能。适合各种小中型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。适配电机如下：

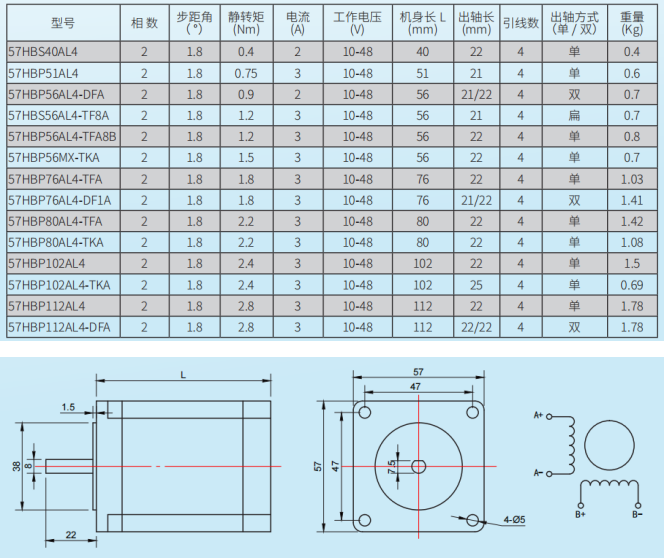

57步进电机产品规格：

60步进电机产品规格：

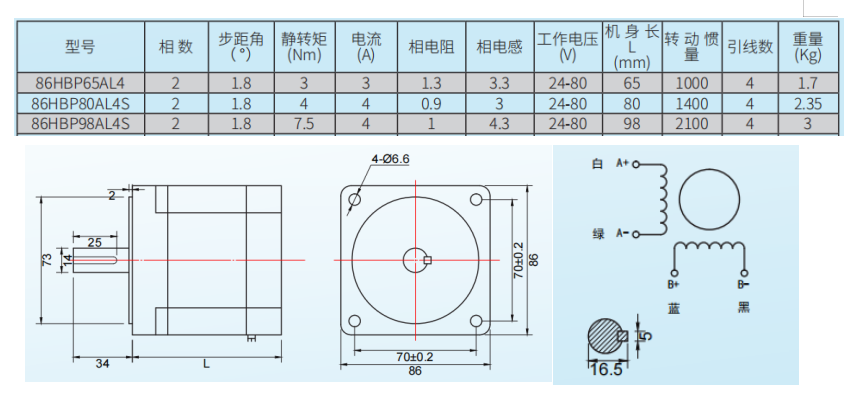

86步进电机产品规格：

驱动器接线图

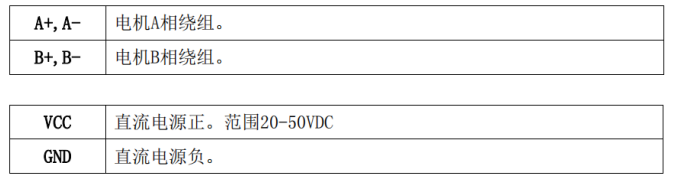

 驱动器端口

电机电源端口

供电电压和输出电流的选择

（1）供电电压的设定

    一般来说，供电电压越高，电机高速时力矩越大。越能避免高速时扭矩不够造成的卡机失步。但另一方面，电压太高会导致过压保护，电机发热较多，甚至可能损坏驱动器。在高电压下工作时，电机低速运动的振动会大一些。

（2）输出电流的设定值

对于同一电机，电流设定值越大时，电机输出力矩越大，但电流大时电机和驱动器的发热也比较严重。具体发热量的大小不仅与电流设定值有关，也与运动类型及停留时间有关。原则上如温度很低（<40℃）则可视需要适当加大电流设定值以增加电机输出功率（力矩和高速响应）。

●四线电机：输出电流设成等于或略大于电机额定电流值；

控制信号端口

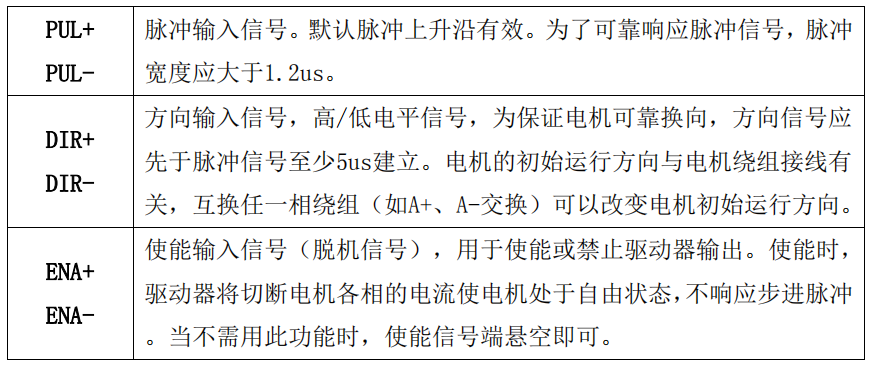

端口说明

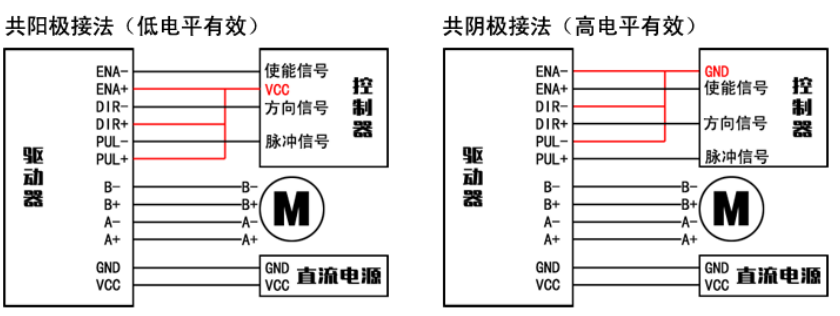

控制信号接线方式

注意：

1. 图中控制器与驱动器的VCC和GND尽量不要共用。

2. ENA 端可不接。ENA 有效时电机转子处于自由状态（脱机状态），这时可以手动转动电机转轴，做适合您的调节。手动调节完成后，再将ENA 设为无效状态，以继续自动控制。

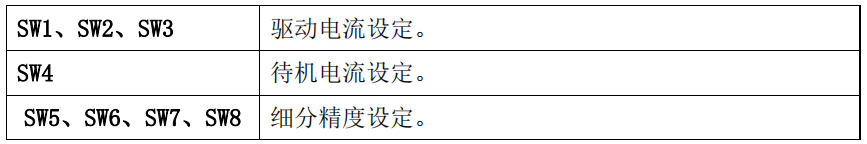

拨码开关电流、细分设定

驱动器采用八位拨码开关设定细分、运行电流。详细描述如下：

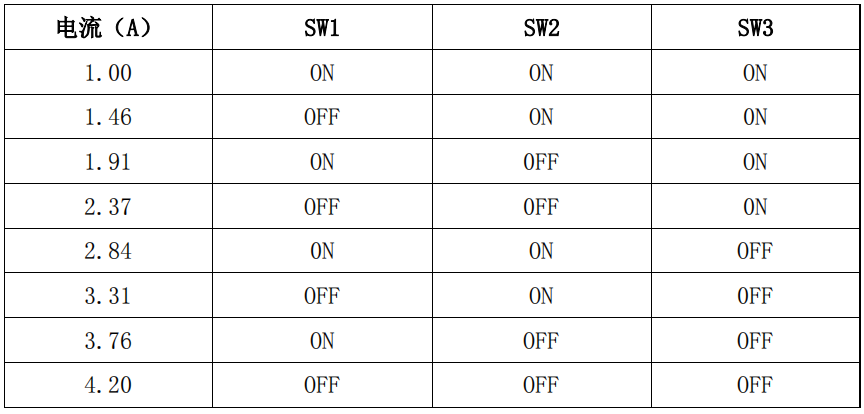

工作（动态）电流设定

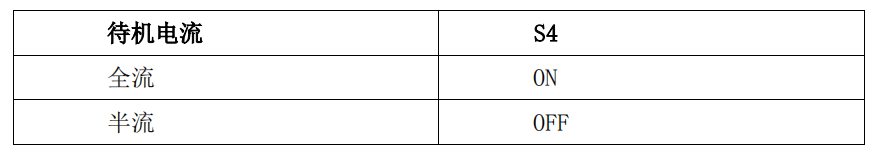

待机电流设定

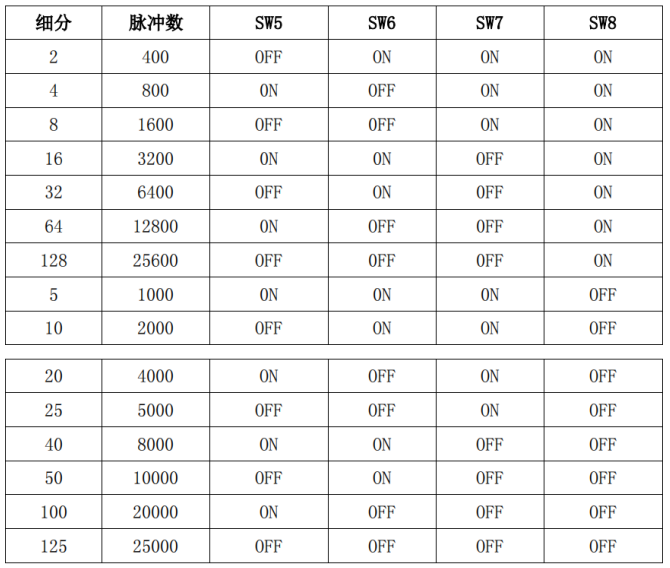

细分设定

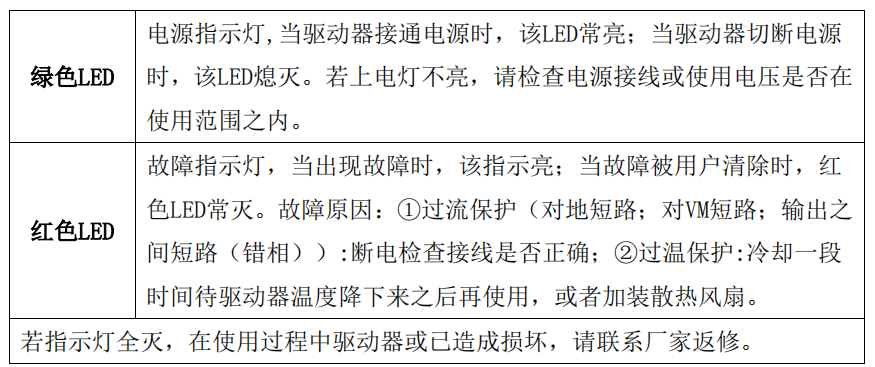

状态指示灯

适配直流电源
