cm40l控制器主要功能

  CM40L系列是基于新 CM35L系列升级软硬件推出的新产品，3.5 寸彩屏显示，支持 485通信，中英文切换，编码器输入，上位机下载， 系统具有高可靠性，高精度，噪音小，操作简单等特点。

  主要功能 自动：实际运行、空运行、单步运行、终止程序 手动：高速、点动、程序零、手动输出 程序：编辑、新建、保存 参数：控制、速度、厂值、用户、密码 IO：系统、手动、实入、设入、输出 外部手动：外接大按钮控制电机正反转，启动、暂停、报警、 急停等 指令：23 条指令，包括 PLC 可用的 6 条指令 USB：可用 USB 线对系统进行供电，方便开机画面及程序的传 输 隔离 IO 口：带有与系统隔离的输入输出口，输出口能力**** 可到 1A 1.2 系统资源 控制系统主要由以下几部分组成 ·3.5 寸彩色液晶屏，分辨率 320*240

  触点按键阵列（38 键） ·专用运动控制芯片，4 轴差分脉冲输出（信号输出为：方 向 + 方向 - 脉冲 + 脉冲 -） ·输入 /输出（16路光电隔离 24V输入，8路光电隔离 24V输出， 单通道额定 500mA） ·485 接口，可与 PLC 混合编程 ·24V 双电源隔离供电，分为系统供电与 IO 供电 ·编码器接口，可做专机 ·USB 接口，系统供电，上位机软件或图片下载使用 ·****程序行 480 行 ·可与外部 IO 扩展板相连

   技术指标

最小数据单位： 0.001mm  ****数据尺寸：±99999.999mm 快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时） ****加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时） ****脉冲输出频率：150KHz 控制轴数：1—4 轴（X，Y , Z, C） 联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补 电子齿轮：分子：1—99999，分母：1—99999 系统主要功能：自动、手动、程序、参数、IO 等

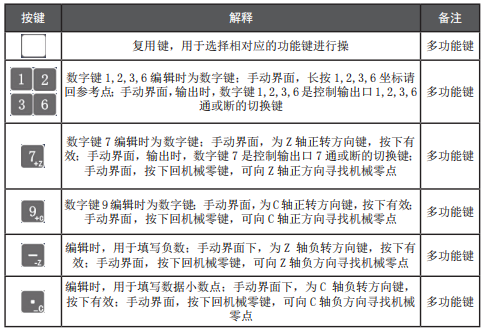

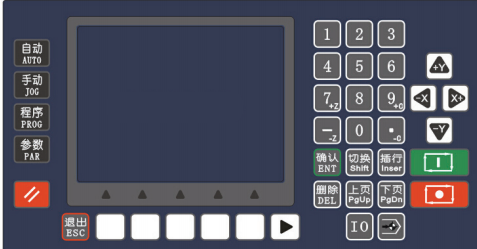

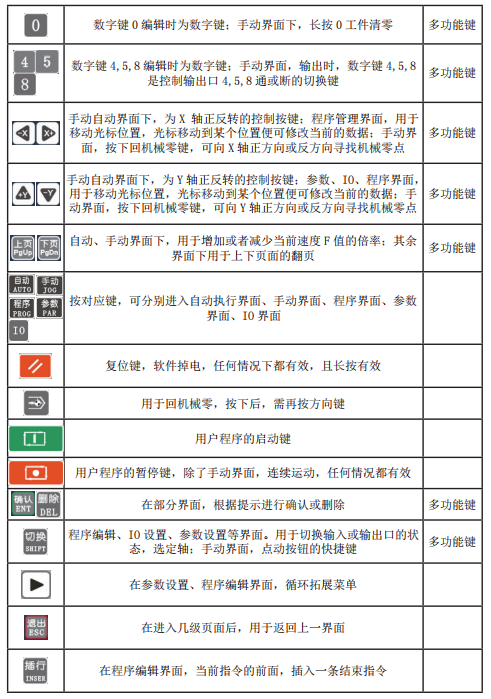

  按键定义
