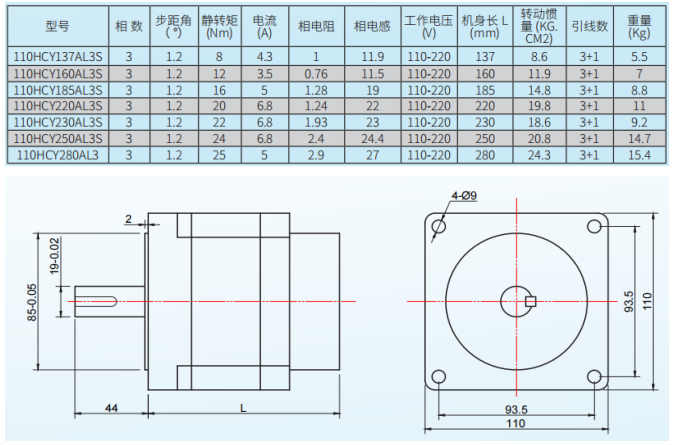

三相高压步进驱动器3922-LS,单相电源输入,电压范围AC110V-220V,电流范围为 2.8A-10.0A,****步数为30000 步/转,具有半流,过压、过流等保护电路功能,断电相位自动记忆,静止时电流自动减半,即自动半流,可以减小电机发热,驱动器可以适应共阳、单脉冲模式,驱动器内部集成了参数自动整定功能,能够针对不同电机自动生成****运行参数,****限度发挥电机的性能。适用于各种中大型自动化设备和仪器,例如:雕刻机、包装制袋机、切割机、数控机床、自动装配设备等。适配电机如下: 110电机尺寸规格:

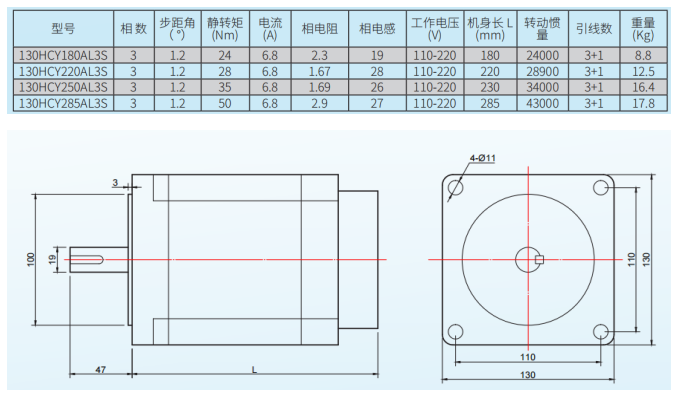

130电机尺寸规格:
驱动器接线图:
驱动器端口

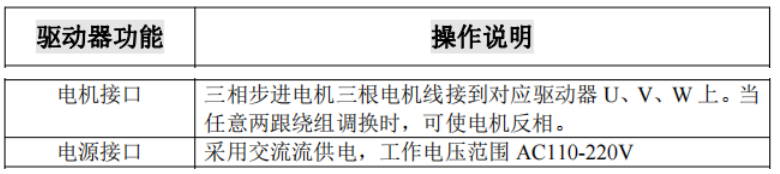

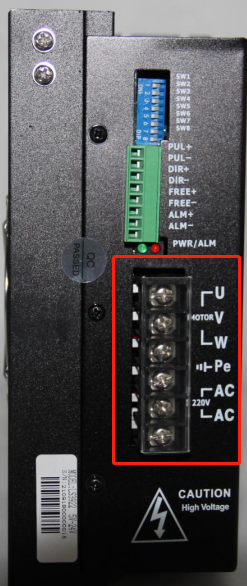

电机电源接口
功能说明

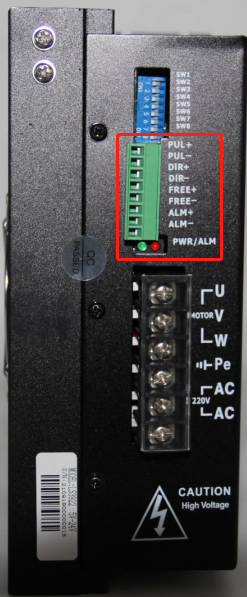

控制信号接口

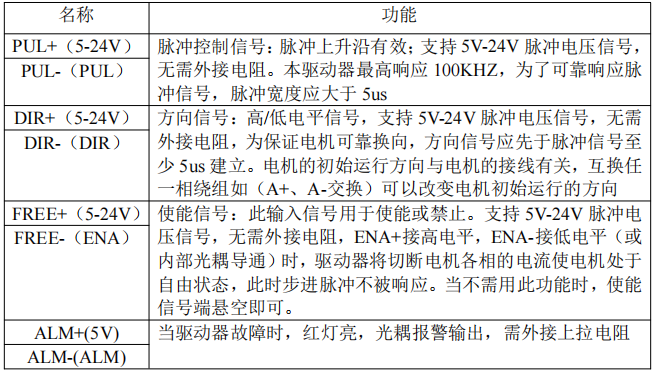

控制信号接口说明

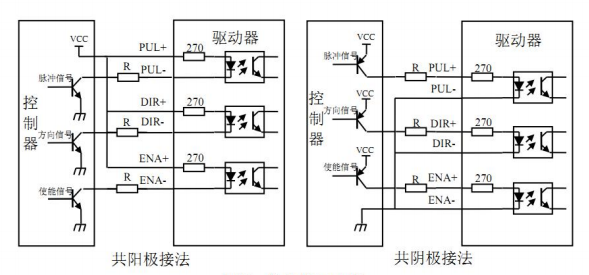

控制信号接口电路 驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接受长线、集电极开路和 PNP 输出电路的信号。
注意: 本驱动器脉冲和方向可兼容 5V-24V 信号电压,用户无需外接电阻。 电流、细分拨码设置

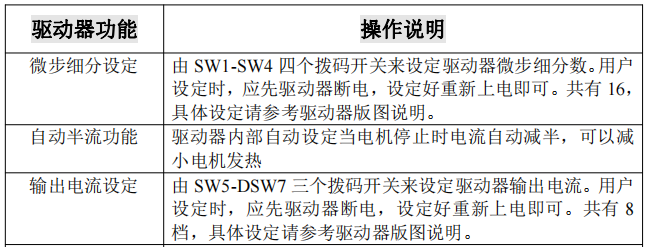

功能说明

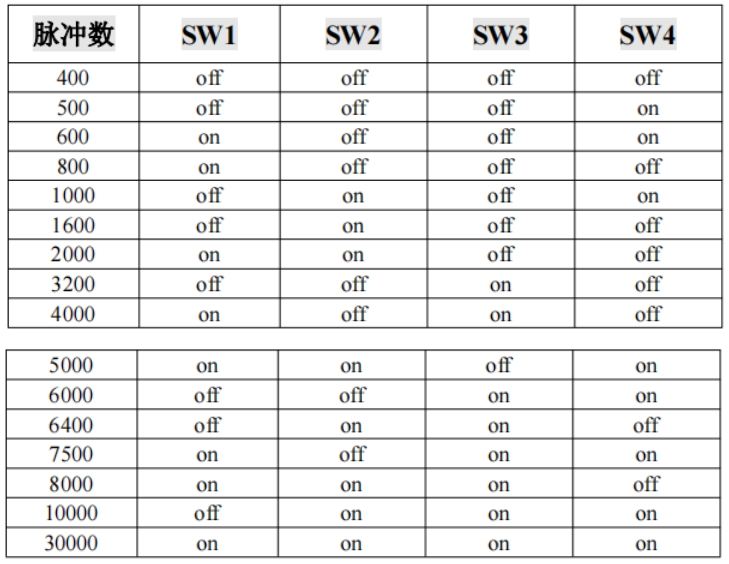

微步细分设定:
