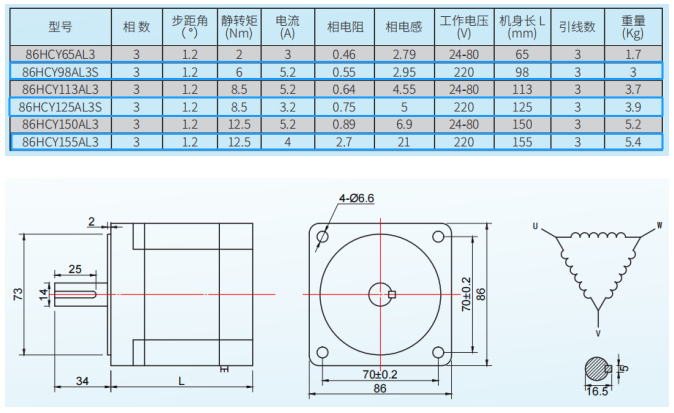

三相高压步进驱动器3522-LS,单相电源输入,工作范围为 AC110V-220V,工作电流范围为 3.2A-8.0A,细分步数可达60000步/转,控制信号兼容5-24V,无需外接电阻,可以适应共阳、单脉冲或双脉冲模式,具有过压、欠压、短路等保护功能,静止时电流自动减半,即自动半流,可以减小电机发热,具有断电相位自动记忆功能,适用于各种中小型自动化设备和仪器,例如:雕刻机、包装制袋机、切割机、数控机床、自动装配设备等。适配电机如下: 86电机尺寸规格

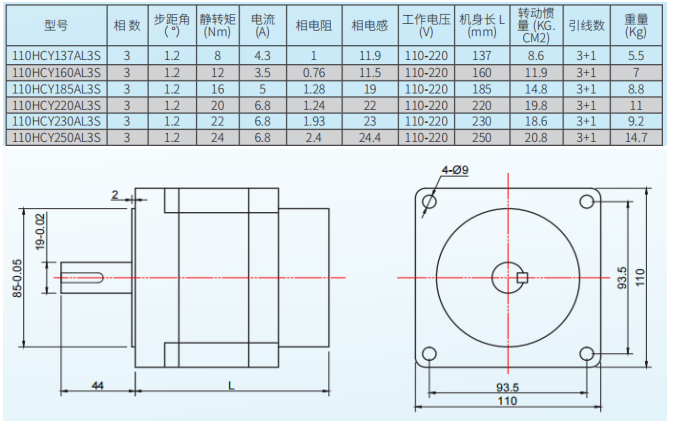

110电机尺寸规格:
驱动器接线图:
驱动器端口
电机、电源端口

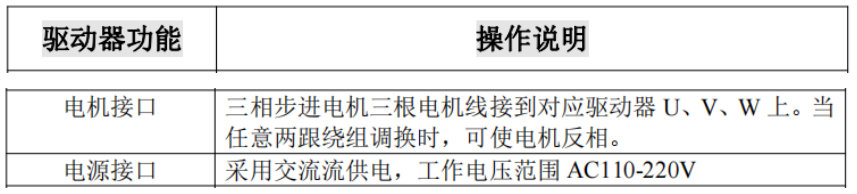

端口功能说明:
驱动器控制信号端口

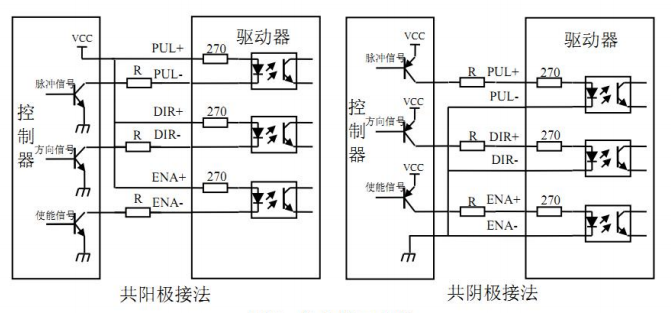

控制信号接口说明:
驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接受长线、集电极开路和 PNP 输出电路的信号。
注意: 本驱动器脉冲和方向可适应 5V-24V 信号电压,R=0,用户无需外接电阻。 电流、细分拨码设置

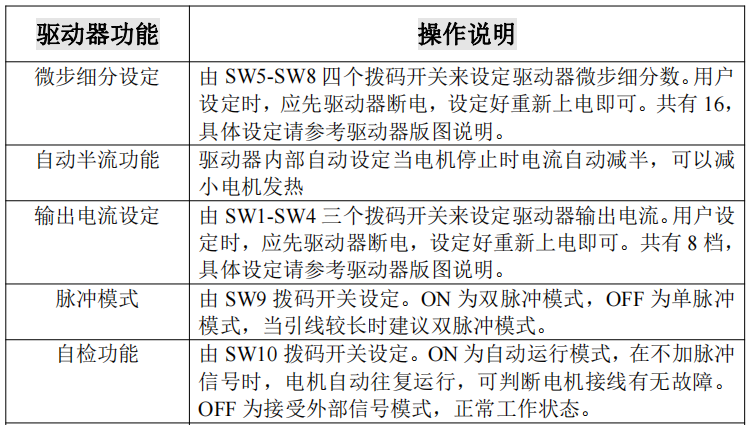

功能说明:

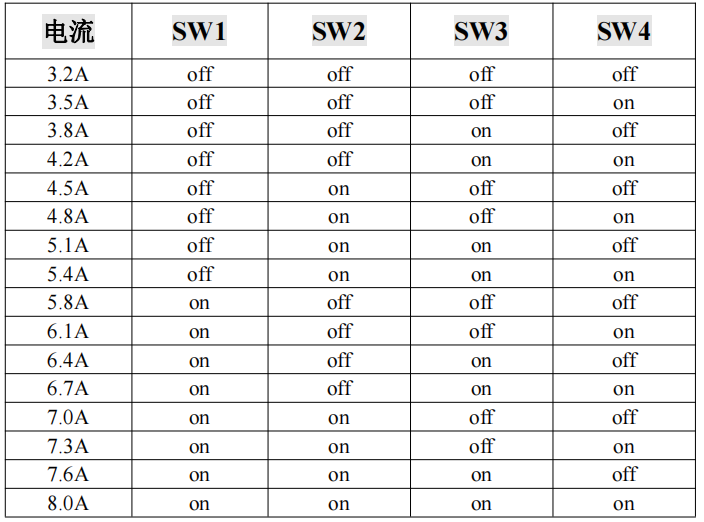

工作电流设定:

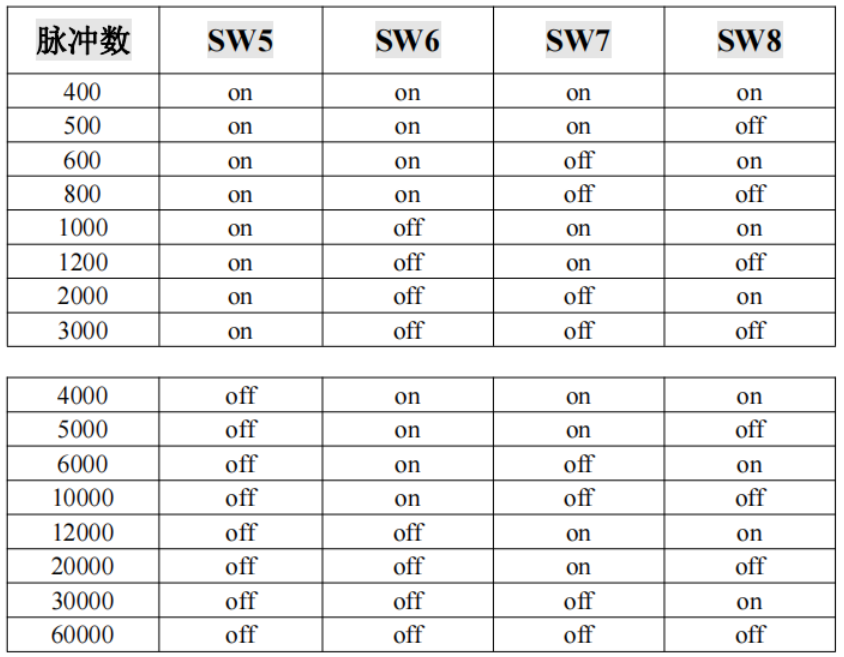

微步细分设定:

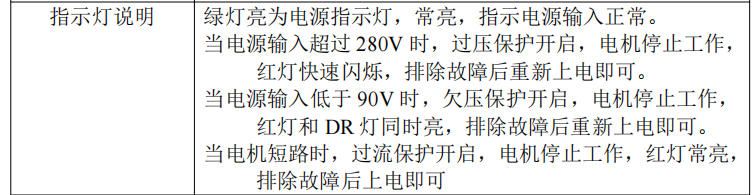

指示灯说明


|
