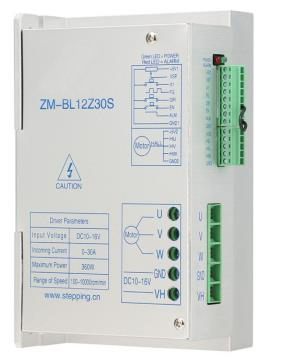

ZM-BL12Z30S驱动器使用及操作

 主要特点

◆正弦波控制，恒电流模式，无极调速；

◆ 高力矩、高转速输出，****转速可达10000rpm/min；

◆ 有EN（使能）、DIR（方向）、X1  (刹车)信号控制端；

◆ 可输出测速脉冲FG（门极输出）；

◆ 可输出报警信号供用户检测；

◆ 具有过压、马达堵转等保护功能。

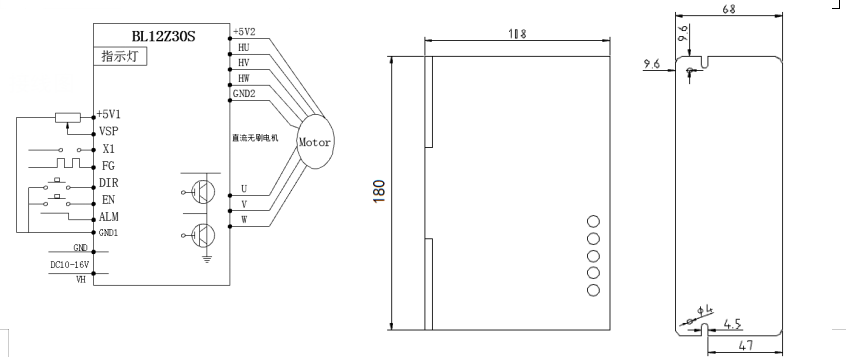

 接线图

常见问题

1、初次使用该驱动器，如何能尽快上手？

正确接好电源线、电机线、霍尔线后，旋电位器缓慢加速，电机正确转动后即可测试。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2、电源接反有何影响？

会立即烧毁驱动器。

3、上位控制信号电压****是多少V？

调速信号****电压为5V，超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热，正常吗？

正常，在常温下，长时间工作外壳达到90度不会对性能有影响。

5、电源指示灯亮，但电机不转且抖动，是什么原因？

可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到6000？

无刷电机的****转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至****速。
