86低压步进驱动器DMA860H-LS,本驱动器为交直流供电，工作范围为 AC20V-80V，直流 DC24V-110V,工作峰值电流范围为 2.4A-7.2A,****步数为 25600 步/转,脉冲****响应100KHZ，静止时电流自动减半，具有半流，过压、过流等保护电路功能，适用于各种中大型自动化设备，例如：雕刻机、切割机、包装机械、电子加工设备、自动装配设备等。适配电机如下：

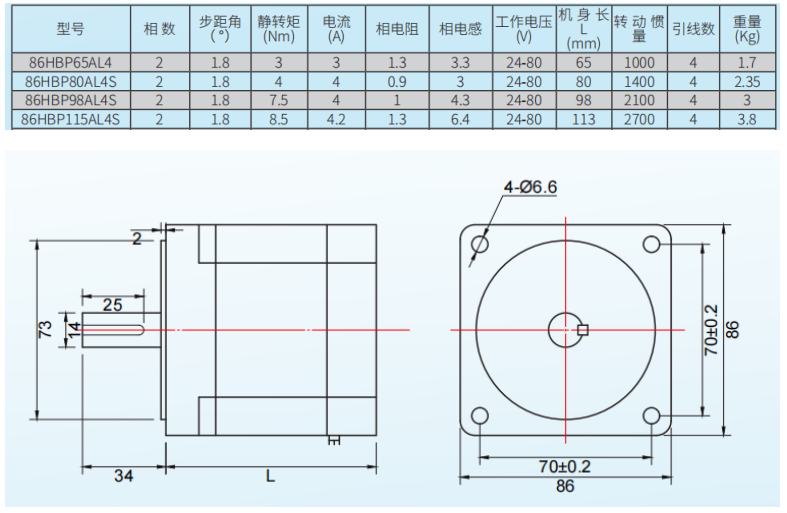

57电机尺寸规格

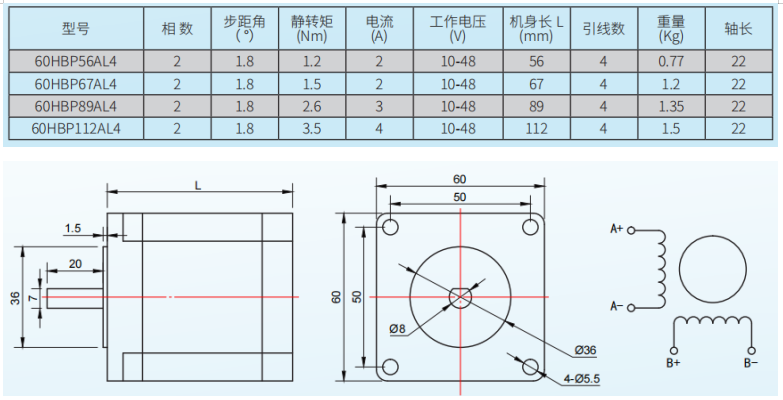

60电机尺寸规格：

80电机尺寸规格：

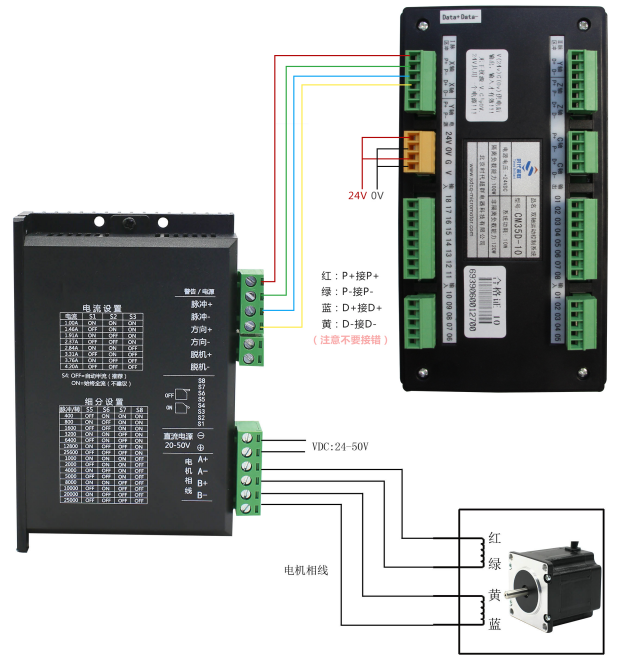

驱动器接线图：

驱动器端口

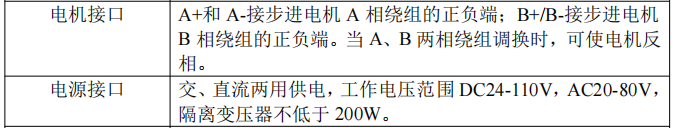

电机、电源端口

端口说明

控制信号端口

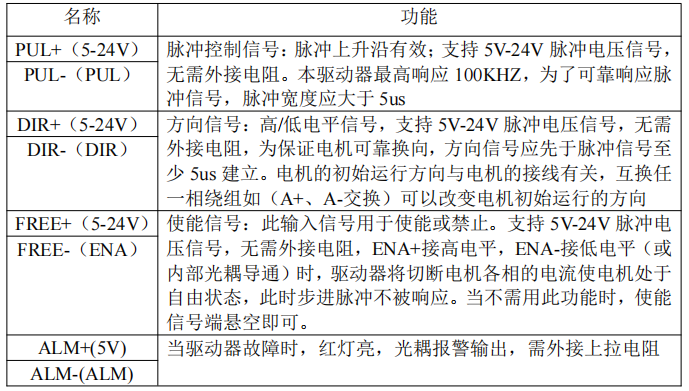

端口说明

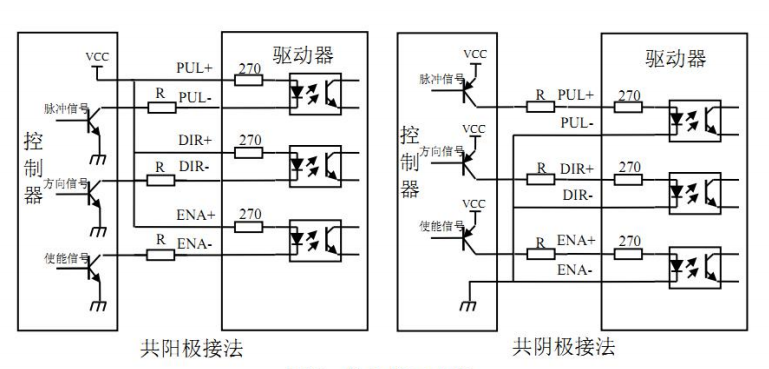

控制信号接线

驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接受长线、集电极开路和 PNP 输出电路的信号。

注意: 脉冲电压 5V-24V 通用，用户无需串电阻

电流、细分拨码设置

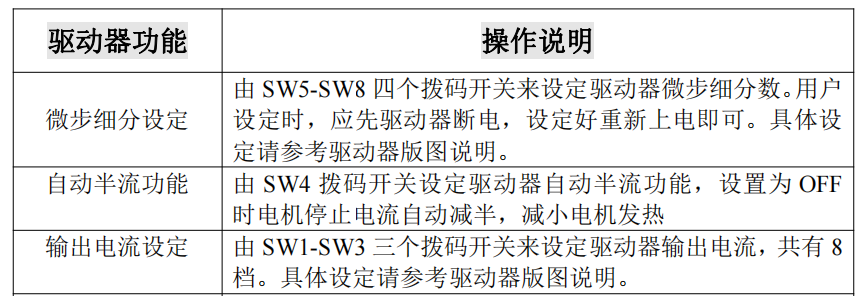

驱动器采用8位拨码开关设定细分精度、动态电流、单双脉冲和半流/全流。详细描述如下：

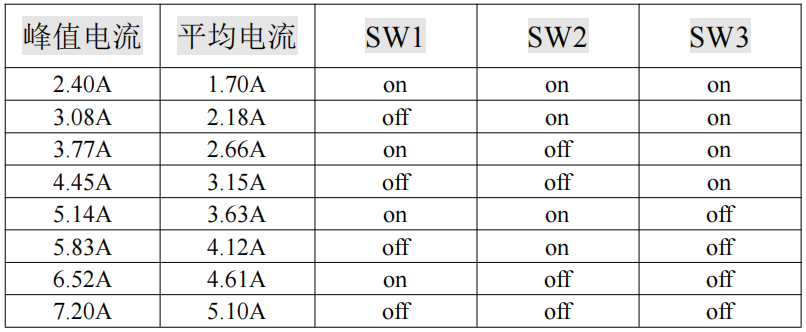

工作电流设定：

微步细分设定：

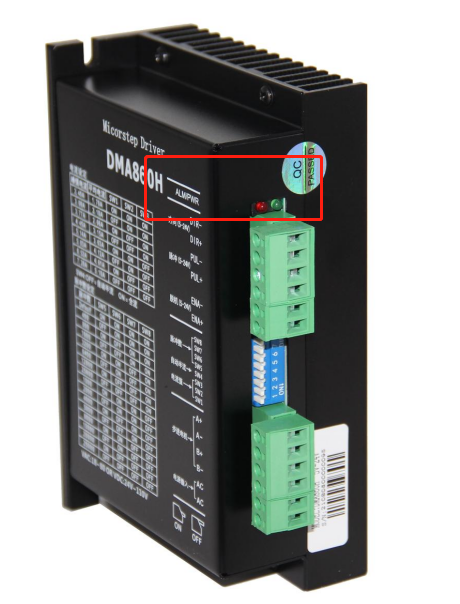

驱动器指示灯

指示灯说明

适配直流电源

适配交流电源
