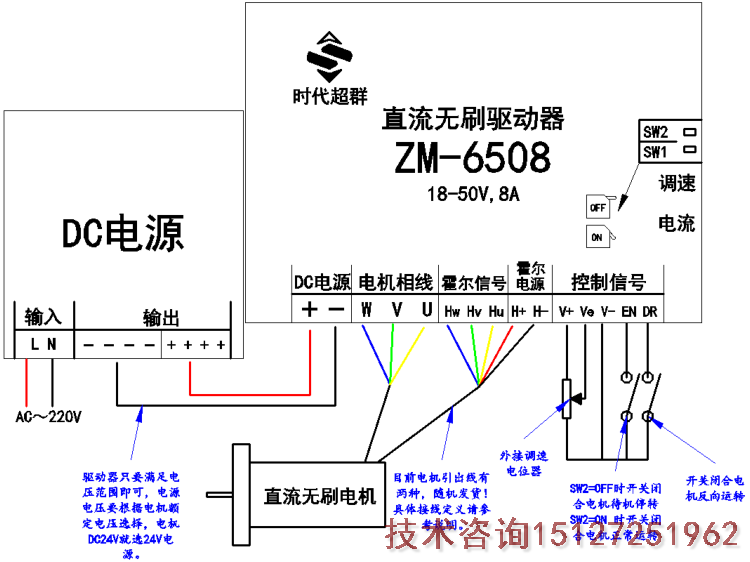

ZM-6505驱动接线

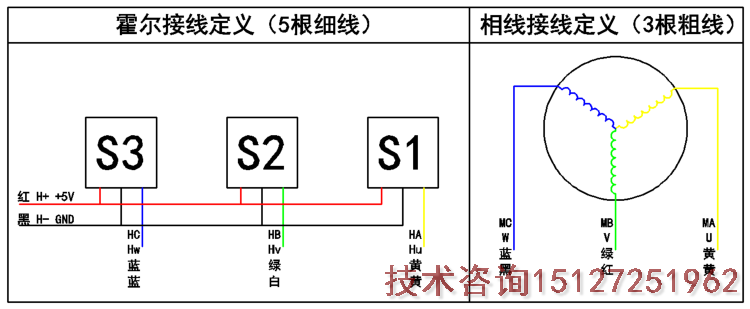

线号
+
-
W
V
U
Hw
Hv
Hu
H+
H-
电机线颜色
DC24V+
DC24V-
蓝（粗）
绿（粗）
黄（粗）
蓝（细）
绿（细）
黄（细）
红（细）
黑（细）
驱动设置：
控制信号不接任何线（悬空）
拨码SW2拨到OFF状态（打到上面）
拨码SW1拨到ON状态 （打到下面）
将RJ1右旋至****
接通电源后通过调节RJ2可调节电机转速（左旋电机转速降低，右旋电机转速增加）
