低压直流无刷电机驱动器ZM-6505A，直流电源供电，电源电压在DC18V~50V以内（面板标称DC24V~48V），峰值电流在5A 以下，适用额定功率180W以下直流无刷电机，****转速达 10000rpm/min(根据电机转速而定)，可以0-5V 模拟量及 10 Hz -300Hz PWM 调速，方便客户不同场合的使用需求，具有脉冲速度输出，可以随时观察电机转速，具有启停使能控制信号、方向信号输入功能，过流、过压、欠压、堵转等功能，适用任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。适配电机如下：

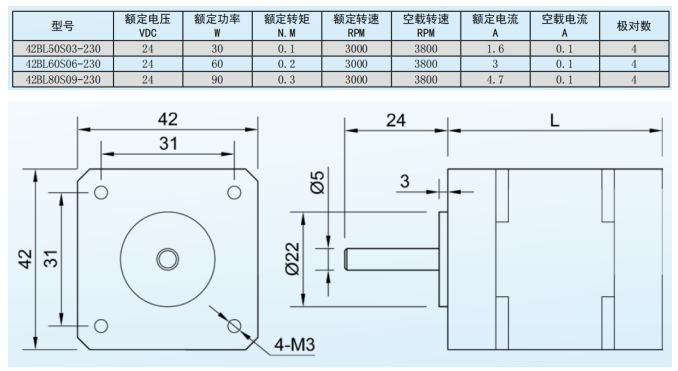

42电机尺寸规格：

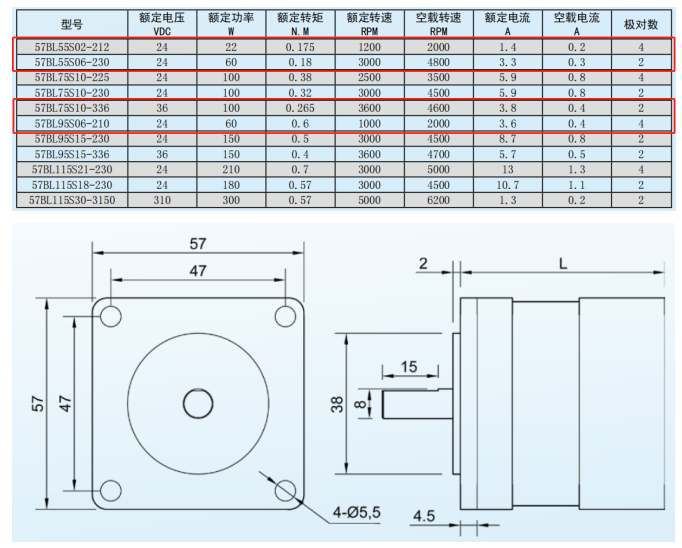

57电机尺寸规格：

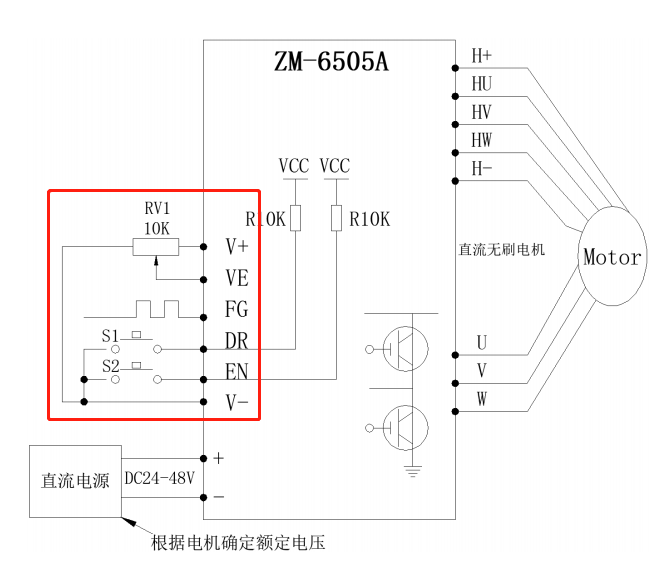

驱动器接线图

驱动器端口

端口说明

驱动器标准出厂默认设置为方波有霍尔/无霍尔开环模式，可根据不同客户的需求通过调试小板写入不同程序，来实现方波有霍尔速度闭环控制、方波无霍尔速度闭环控制等多种控制模式。（如下图所示）

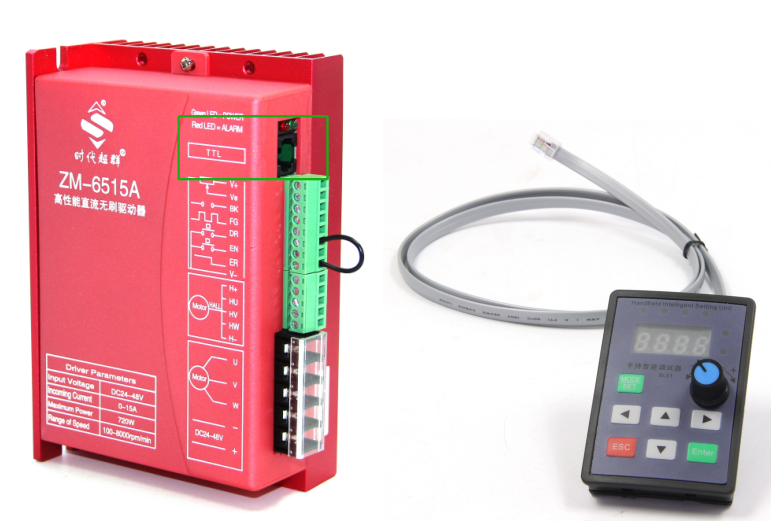

调试小板使用及操作简单说明

1、 连接设备：把网口电话线的任意一端插入驱动器的网口座中，再把电话线的另一端插入BY-BL01的网口座中，即完成连接。

2、 调试器的启用：按下面板上的电位器旋钮，调试器的四位数码管点亮，当前数码管显示转速，范围为 0~9999 转/分钟。当驱动器连接的无刷电机在转动时，面板上显示电机的实时转速。

3、调试器的停用：在启用状态下，再次按下电位器旋钮，数码管全熄灭，调试器停用；也可用于电机运行状态下，急停电机的作用。

参数设置

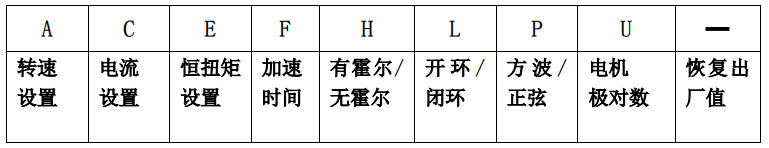

设置状态共 9 个代码对应如下

设置参数

调试小板使用说明书可联系时代超群淘宝店客服

驱动器功能说明

无刷驱动器ZM-6505A可以实现外部调速功能，使能控制，电机方向换向，输出转速设置等。
