45控制器G代码使用的方法

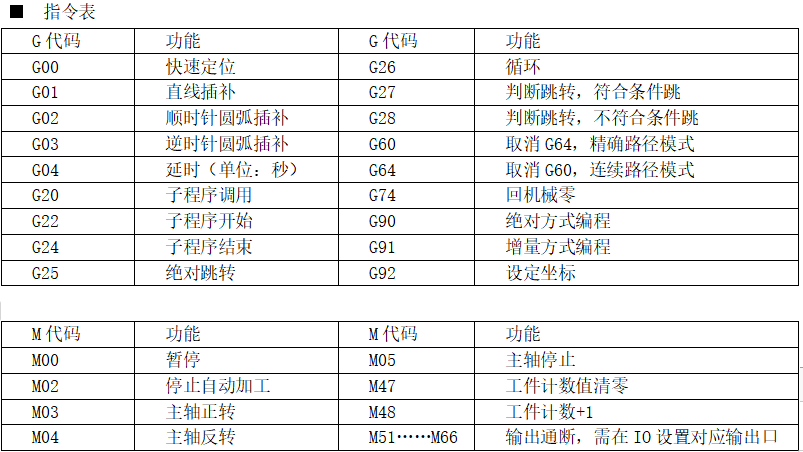

 PAC4G运动控制器，采用32位高性能CPU，配备彩色显示屏，分辨率为320*240。系统稳定可靠，脉冲频率****可达400K，4个进给轴，1个模拟主轴，2ms高速插补，极大的提高了零件的加工速度，精度和表面质量。采用G代码编程方式（含有本公司自定义指令），USB接口，支持U盘导入开机图片和程序。

 X、Y、Z、C四轴控制2ms插补周期单轴直线插补输出脉冲频率：400K圆弧插补输出脉冲频率：300K四轴直线插补输出脉冲频率：350K1路0V~10V模拟电压输出，支持主轴控制，可接变频器或伺服支持中文、英文显示，由参数选择具备USB接口，支持U盘文件和图片的导入1路面板手轮，支持手动1μm 10μm 100μm进给16点通用输入/8点通用输出具有掉电记忆功能专机接口，为客户特殊功能提供定制服务

   技术规格

控制轴数

控制轴数：1~4轴（X、Y、Z、C）联动轴数：X、Y、Z、C轴可做直线插补，X、Y轴可做圆弧插补进给轴功能最小数据单位：0.001（单位：s、mm、圈数、度数）****数据尺寸：±99999.999单轴快速移动速度：当脉冲当量为0.001mm，****24m/min四轴快速移动速度：当脉冲当量为0.001mm，****21m/min圆弧运动移动速度：当脉冲当量为0.001mm，****18m/min速度倍率：10%~200%可调，短按“↑”“↓”键倍率增量为1%，长按“↑”“↓”倍率增量为10%插补方式：直线插补、圆弧插补加减速功能加减速的起始速度、终止速度和加减速时间由参数设定

   主轴功能

  ◆  1路0V~10V模拟电压输出，支持主轴控制，可接变频器或伺服驱动

  ◆  主轴转速：可由S代码给定，转速范围0r/min~10000r/min

  ◆  主轴方向：可由M代码指定
