cm80控制器技术与系统组成

   控制系统主要由以下几部分组成：高精度、高精度进口 CPU专门的运动控制芯片（信号 5V 脉冲+方向） 7 英寸彩色触摸显示屏（分辨率：800×480）输入/输出（28 路光电隔离 24V 输入，18 路光电隔离 24V 输出，单通道额定 电流 500mA）带有一路标准 MPG 接口，外接手脉壳体合金材料，坚固耐用，外观简单大方

 技术指标 最小数据单位：0.001mm（0.001 度或 0.001 圈）****数据尺寸：±99999.999mm支持 46 个中文编程指令每台设备最多存储12个程序文件，每个程序文件可同时进行20个线程任务， 单个线程任务最多编写 512 行程序 ****脉冲输出频率：350K 进给轴****移动速度为 21000mm/min 控制轴数：1-4 轴（X，Y，Z，A） 联动轴：X，Y，Z，A 轴直线插补，X，Y 轴做圆弧插补 非联动轴：X，Y，Z，A 轴进给速度倍率：1 %-5 %可调，通过自动模式和手动模式 F（显示进 给速度）下方的“+”“-”调节，增量为 10%电子齿轮：分子：1-99999,分母：1-99999 系统主要功能：自动、手动、程序、参数、IO 等 安全保护：过压、过流、防反接 进度补偿：反向间隙补偿

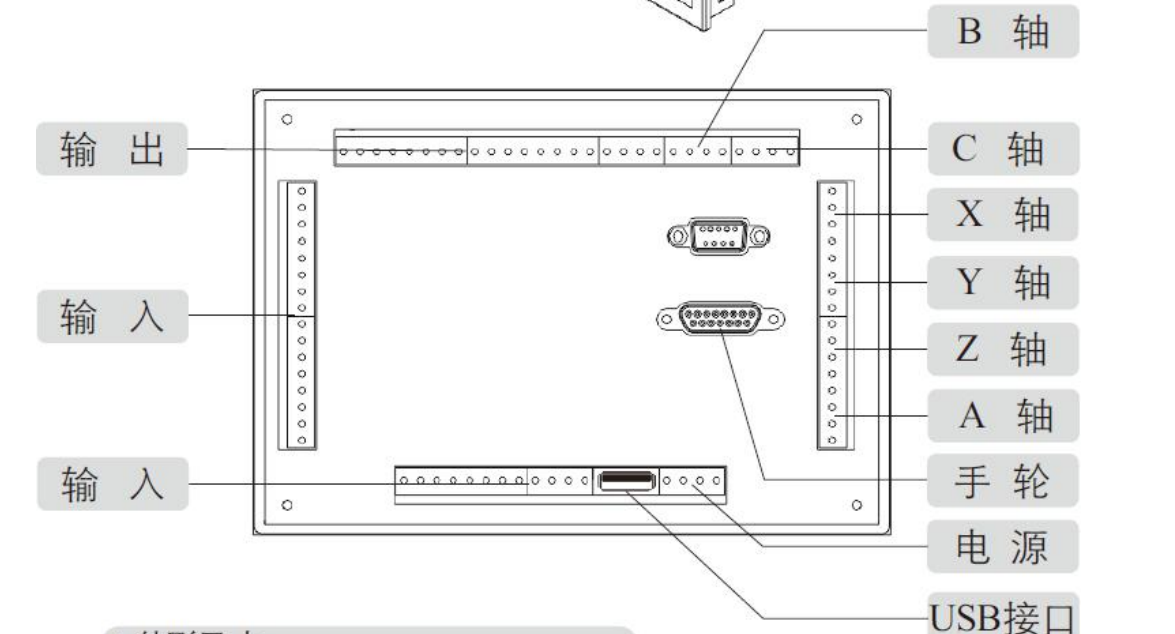

 外观及面板

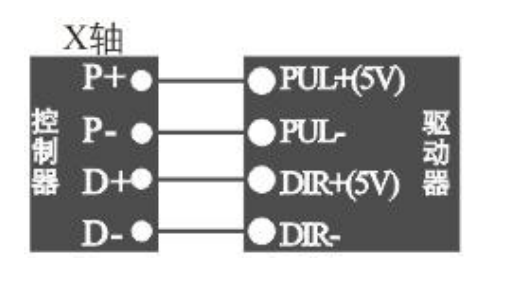

  接驱动器电机 系统最多提供 6 路 5V 脉冲输出（能接 6 套驱动器电机），各脉冲输出口接线方 式一样，都是脉冲+方向 ［P+］（脉冲正向输出）接驱动器 PUL+ ［P-］（脉冲正向输出）接驱动器 PUL- ［D+］（脉冲正向输出）接驱动器 DIR+ ［D+］（脉冲正向输出）接驱动器 DIR- 注意： 严禁将电源端子插入脉冲口 脉冲+方向接线方式用于伺服的位置模式 控制系统本身提供 5V 脉冲输出
